1 概述
隨著人類對電力能源的重視與不斷應用，電力設施與設備已與現代人類的工作與生活密不可分，電力甚至成為現代各行各業發展的基礎前提。但不可否認的是由于種種原因，電力能源在帶給人們工作與生活的便利的同時，由電氣設備產生的問題也帶給人類的生產與生活不少煩惱與損失，有時甚至表現為災難。據公安部消防局《中國火災統計年鑒》統計，1993～2002 年全國范圍內共發生電氣火災203780 起，占火災總數近30%，在所有火災起因中居首位。日本的人均用電量為我國的八倍多，但其電氣火災僅占火災總數的2%～3%。這說明我國電氣火災的發生率偏大，如果總結防范電氣火災的經驗，采取一些有效的防范措施，我國的電氣火災是完全可以大幅度減少的。
2005 年國家建設部批準了《高層民用建筑設計防火規范》（GB50045-95）（2005 年版）的局部修訂條文，新增加了漏電火災報警系統設計，規定“高層建筑內火災危險性大、人員密集等場所宜設置漏電火災報警系統”。將電氣火災防范的重要性提升到一個新的高度。
Acrel-6000剩余電流式電氣火災監控系統是上海安科瑞電氣股份有限公司結合本公司ARCM系列剩余電流式電氣火災監控裝置及多年系統集成經驗，經大量實踐研發的服務于常規的供電網絡的監控系統。通過計算機信息技術的應用，使電氣火災監控系統成為集散式分區域監控的整體裝置。該系統可廣泛應用于智能小區、大型商場、公共建筑、機場、賓館、工業建筑等的電氣火災監控，具有集中調度、控制、保護、監視、顯示等功能，具備用電安全管理、控制、保護、分析、記錄于一體智能化優點，可大大降低應用場合的電氣火災發生率。
2 剩余電流式電氣火災監控裝置介紹
ARCM剩余電流式電氣火災監控裝置安裝在低壓配電系統中，用于檢測系統中的剩余電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩余電流引起的電氣火災隱患。產品采用RS485總線進行通訊，可以與其它監控報警器、監控單元或監控主機聯合組成火災監控系統，可根據用戶需要選擇集中總線型的信息管理模式或功能分區型的信息管理模式。
適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB 14287.2-2005《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》及GB 13955-2005《剩余電流動作保護裝置的安裝和運行》的標準。
3 剩余電流式電氣火災監控系統監控裝置的選型方案
|
應用場合 |
|
型號 |
主要功能 |
|
0.4kV電壓等級
TN-C-S、TN-S
及局部TT系統 |
|
ARCM100-Z |
三相I、U、kW、kVar、kWh、kVarh、Hz、COSφ測量；視在電能、基波電能、四象限電能計量；單回路剩余電流和溫度監測；多路繼電器輸出、支持消防聯動；事件記錄、內置時鐘；大屏幕點陣式LCD顯示、RS485/Modbus協議、CANBAS可選 |
|
|
ARCM200-J1 |
單回路剩余電流監測、3路溫度檢測、繼電器輸出、LED顯示、RS485/Modbus協議、CANBAS可選 |
|
ARCM200-J4 |
4回路剩余電流監測、繼電器輸出、LED顯示、RS485/Modbus協議、CANBAS可選 |
|
|
ARCM300-J1 |
單回路剩余電流監測、3路溫度檢測、繼電器輸出、事件記錄、內置時鐘、LCD顯示、RS485/Modbus協議、CANBAS可選、35mm導軌安裝 |
|
ARCM300-J4 |
4回路剩余電流監測、繼電器輸出、事件記錄、內置時鐘、LCD顯示、RS485/Modbus協議、CANBAS可選
35mm導軌安裝 |
|
|
AKH-0.66L50D |
單回路剩余電流監測、事件記錄、內置時鐘、LED指示、RS485/Modbus協議、CANBUS可選、35mm導軌安裝或底板固定 |
|
|
ARCM500-J32 |
32回路剩余電流監控、96回路溫度監控、繼電器輸出、事件記錄、內置時鐘、LCD顯示、RS485/Modbus協議、CANBUS可選 |
4 剩余電流式電氣火災監控系統介紹
4.1 數據采集與處理

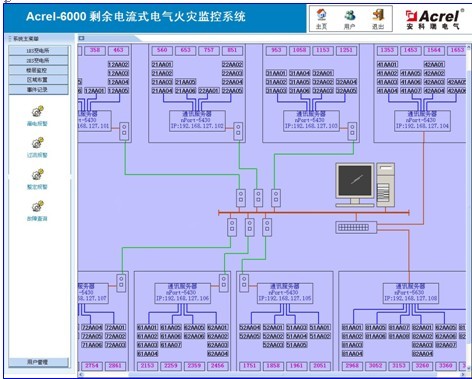

Acrel-6000系統利用通訊前置機或串口服務器對分散安裝于現場的測控單元進行就地組網，前置機、服務器與上位主機通過局域網絡采用TCP/IP實施數據交換，極大保證系統的實時性和可靠性。系統能實現對現場測控單元測量電參量進行集中采集，對采集的數據與上位機設定值進行比較分析，顯示用戶需求信息，讓用戶第一時間掌握現場運行狀況；
4.2 界面顯示圖形化

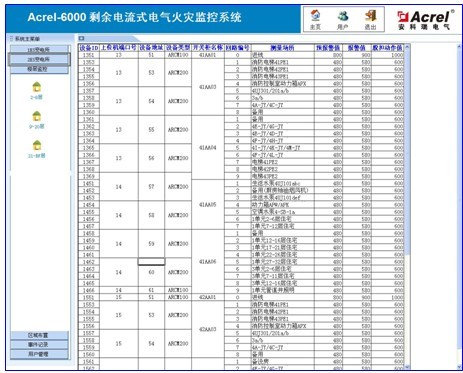

Acrel-6000系統采用全中文圖形化界面顯示，CAD一次圖、平面圖直觀顯示各測控點的分布及點位描述信息，測量、計量參量的實時顯示，方便直觀的圖表界面，便于用戶橫、縱向對比分析，幾乎全鼠標操作讓用戶操作更加快捷；
4.3 事件報警與記錄

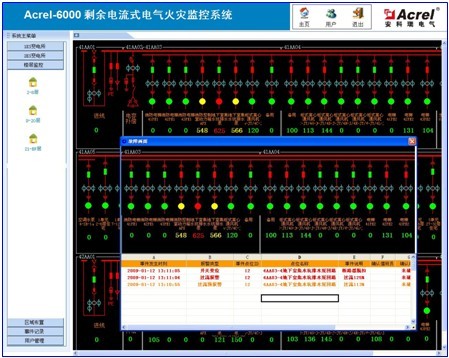

針對現場的各種參量越限、開關變位、電源狀態、設備運行異常及各種操作信息均有相應的聲光報警及提示信息，事故推畫面功能，顯示事故點及故障詳細說明，事件順序記錄，用戶可按時間、事故點位等進行組合查詢，便于用戶及時根據報警信息排查事故現場，查找故障點并及時糾正改進；
4.4 限值設定與修改
Acrel-6000系統針對各個測量節點的必要測量信息開放用戶限值設定功能，方便用戶不用至現場進行對各個測控單元進行繁瑣的設定操作，更加快捷直觀，亦可通過界面進行限制設定的統一查詢，針對誤設進行修改設定操作；
4.5 統計報表與打印
Acrel-6000可根據用戶需求設計符合其需要的報表格式，系統可自動統計。可自動生成各種類型的實時運行報表、歷史報表、事件故障及告警記錄報表、操作記錄報表等，可以查詢和打印系統記錄的所有數據值，自動生成電能的日、月、季、年度報表，根據復費率的時段及費率的設定值生成電能的費率報表，查詢打印的起點、間隔等參數可自行設置；系統設計還可根據用戶需求量身定制滿足不同要求的報表輸出功能。
4.6 權限防誤自診斷
系統可定期進行自檢，對外設、監控節點狀態、軟件進行檢驗，發生異常時自行修復；系統提供遠程維護接口，可實施遠程升級、下載程序、遠程診斷等功能；系統提供了多達999級的管理權措施，對不同級別的用戶賦以不同權限，從而保證系統在運行過程中的安全性和可靠性。
如對某重要回路的合/分閘操作，需操作員級用戶輸入操作口令外，還需工程師級用戶輸入確認口令后方可完成該操作。
系統一般保留最高管理權限——系統管理員，系統級管理員可完成該系統所設計的所有操作動作，還具有添加新用戶，分配用戶權限，刪除用戶等功能。
5 系統報價
單位：元（RMB）
|
名稱 |
型號 |
單位 |
面價 |
備注 |
|
監控主機 |
IPC610H/PIV2.8G/1G/120G/166x DVD/KB+MS/D-Link530+外設 |
臺 |
8500 |
均可用戶自備，以當時市場價格為準，該報價僅供參考 |
|
顯示器 |
三星19寸液晶顯示器 |
臺 |
3000 |
|
三星22寸液晶顯示器 |
臺 |
3800 |
|
打印機 |
HP LaserJet 1020 A4 |
臺 |
2500 |
|
EPSON-LQ1600KIIIH A3 |
臺 |
4000 |
|
UPS電源 |
山特C1KS |
臺 |
5000 |
|
山特C2KS |
臺 |
6500 |
|
通訊線纜 |
五類線 |
米 |
4.6 |
|
屏蔽雙絞線RVVP 2×1.0 |
米 |
5.6 |
|
光纖（多模） |
米 |
6.6 |
|
通訊機柜 |
1200×600×600 |
面 |
3000 |
|
2200×600×600 |
面 |
5000 |
|
光電轉換 |
HTB-1000 |
只 |
750 |
遠距離傳輸 |
|
終端盒 |
只 |
60 |
|
尾纖 |
面 |
50 |
|
耦合器 |
面 |
50 |
|
熔接點 |
個 |
50 |
|
通訊轉換 |
擴展卡ACRNET-PCI/4 |
塊 |
3000 |
擴展卡 |
|
串口服務器ACRNET-PORT(2口) |
只 |
3000 |
串口服務器 |
|
串口服務器ACRNET-PORT(4口) |
只 |
5500 |
|
通訊前置機ACRNET-UC02(2口) |
只 |
4000 |
通訊前置機 |
|
通訊前置機ACRNET-UC04(4口) |
只 |
6000 |
|
通訊前置機ACRNET-UC08(8口) |
只 |
11500 |
|
通訊管理機ACRHMI |
臺 |
30000 |
人機界面 |
|
組網設備 |
網絡交換機EDS-208 |
臺 |
3000 |
局域組網 |
|
網絡交換機EDS-408 |
臺 |
8500 |
|
監控軟件 |
Acrel-6000
監控組態軟件 |
系統組態軟件
圖形組態軟件
電能管理軟件
數據庫軟件 |
套 |
3萬 |
設備數量1～10 |
|
4萬 |
設備數量11～20 |
|
6萬 |
設備數量21～40 |
|
8萬 |
設備數量41～80 |
|
10萬元以上 |
設備數量80以上 |
|
雙機版 |
|
套 |
|
單機價格×1.5 |
|
數據轉發 |
每+1用戶 |
套 |
3000 |
|
|
Web發布 |
每+1用戶（總用戶數≤5） |
套 |
5000 |
|
|
火災監控裝置 |
ARCM100-Z |
臺 |
5200 |
|
|
ARCM200-J1 |
臺 |
1200 |
|
|
ACM200-J4 |
臺 |
2400 |
|
|
ARCM300-J1 |
臺 |
1200 |
|
|
ARCM300-J4 |
臺 |
2400 |
|
|
AKH-0.66L50D |
臺 |
300 |
|
|
ARCM500-J32 |
臺 |
2500 |
|
注：火災監控裝置可按上述報價的70%優惠供應。
6 結束語
隨著社會的發展及電力的廣泛應用，電氣安全不僅已成為各國電氣操作與維護人員消除安全生產隱患、防止傷亡事故、保障職工健康及順利完成各項任務的重要工作內容，同時也是電氣專業工作者首要面臨并著力解決的課題，Acrel-6000的出現大大降低了應用場合的電氣火災發生率。該系統在廣州亞運會海心沙島工程、吉林省財政廳證券交易中心、山東晨鳴醫院等項目中得到運行，取得了較好的社會效益和經濟效益。
