分布式變電站電力監控系統
變電站電力監控系統能提供必要的實時運行信息，尤其是開關和保護行為的信息（事故報警信息），使值班人員和系統調度人員把握安全控制、事故處理的主動性，同時可以提高電網的運行管理水平，減少變電、配電損失，提高供電質量。
一． 系統的具體監控對象：
變電站微機監控系統的主要監控對象有以下幾個方面：模擬量采集有高壓室和主控室內的溫度、濕度和門禁。變壓器0.4kV側電流，0.4kV母線電壓、分段電流，有功功率和無功功率，0.4kV各支路出線電流，變壓器溫度。備用柴油機發電機組電壓、電流、有功功率、無功功率、油壓、油溫、水溫，蓄電池電壓等.開關量有燈光開關、斷路器開關、高壓進出線開關、主變分接頭開關、主變低壓總開關、分段開關、0.4kV各支路出線開關，柴油發電機回路開關等。
二． 阿爾泰解決方案：
2.1 硬件實現
2.1.1 前端工控機
本方案選用工控機，前端工控機可以處理各個模塊上傳的數據，運行自動控制和方便維護數據庫中I/O點的數據，實現各種（遙測、遙信、遙控）數據的上傳下達。
前端工控機除具有數據采集、數據集中和多種通訊規約等功能外，還有獨特的配網自動化高級功能軟件。完全滿足配網自動化所需的饋線故障定位、故障隔離等要求。
前端工控機采用工控標準設計，可靠性高，抗干擾性強，性能遠遠超過由工作站或其他臺式計算機、工作站構成的系統，保證了整個系統的正常、穩定、長期可靠運行。支持多通訊口，每個通訊口都可以支持多種不同的規約。
2.1.2 變電站各室內的溫度，濕度和門禁
變電站撤人后，萬一變電站發生火警，往往因為不能及時發現而延誤了事故的處理，造成事故進一步擴大。此外，當變電站有盜賊闖入時，也會缺乏有效的防御手段。為此，可在高壓室和主控室等地點裝設一批溫，濕度傳感器，并在高壓室和主控室門口安裝主動紅外入侵探測器。當探頭感測到高溫或有人闖入時，就會向后臺發出告警信息，同時連動切換攝像機畫面，并記錄下當時現場的情況。
用DAM3058F采集溫濕度傳感器信號。可采集8路傳感器信號。
用DAM3011采集主動紅外入侵探測器傳來的電壓信號，可采集8路報警器信號。
2.1.3 變壓器
變壓器0.4kV側電流，0.4kV母線電壓、分段電流，有功功率和無功功率，0.4kV各支路出線電流，監控變壓器的運行情況，當出現異常情況時能做出及時反應。選用的變壓器自身應帶控制保護裝置，具有完善的溫度檢測和風機控制功能，利用變壓器本身提供的鉑電阻，獲得變壓器線圈溫度，若檢測的溫度超過設定門限時，風機仍未啟動，則強制啟動風機。其控制器中數據通過RS485接口，也可傳送至監控中心，執行對變壓器狀態的監控。
用DAM3501采集變壓器側電流，母線電壓，分段電流，有功功率和無功功率。
用DAM3043采集線圈溫度，用DAM3018D啟動和關閉風機。
2.1.4 電動機和備用柴油機發電機組保護：
以電動機的電流、電壓、溫度測量為基礎，為電動機提供全面的保護。具有短路、啟動超時、轉子堵轉、不平衡、接地故障、負荷丟失、欠壓過壓、溫度保護等。通過檢測啟動前的母線電壓、檢測跳閘回路是否正常、使系統的可靠性得到進一步加強。
備用柴油機發電機組電壓，電流，有功功率，無功功率，油壓，油溫，水溫，蓄電池電壓等. 監控變壓器的運行情況，當出現異常情況時能做出及時反應。
用DAM3501采集電動機的電流、電壓和柴油機發電機組電壓，電流，有功功率，無功功率。
用DAM3043采集電動機溫度信號。
用DAM3058采集柴油機發電機油壓，油溫，水溫。
2.1.5 開關量監控
（1）為使工業電視監控系統在晚上仍能發揮作用，變電站的燈光應具有定時開關或遠方控制的功能。 （2）斷路器：接通或斷開運行中的或發生故障的電路 。(3) 主變分接頭開關，主變低壓側總開關，分段開關，0.4kV各支路出線開關，柴油發電機回路開關，RS-485串行通訊方式。可通過通訊實現遠程控制分／合閘，遠程讀取測量值，遠程讀取開關量狀態。
用DAM3027D來監測和控制開關量。
系統示意圖
數據通信功能
變電站內部的線路監控儀與主機之間的通信采用 RS 485 通信總線，通信距離可達 1 200 m，波特率可以設定為 1200、2400、4800、9600、19200、38400、57600、115200。
2.1 軟件實現
配網自動化高級功能軟件選用組態軟件

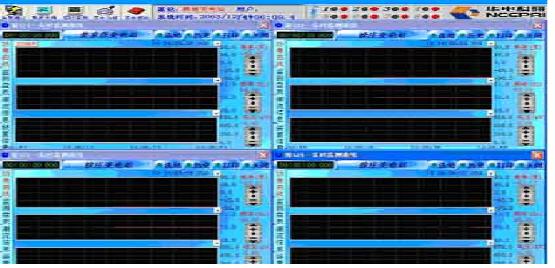

1)運行監視.要求有變電站電氣主接線圖與相關的模擬量、開關量信息的動態顯示.
2)事故記錄與報警.工程實例要求當變壓器 0.4kV側的電壓、電流出現欠電壓與過電流且超過一定時計算機報警，并將故障數據記錄下來.
3)報表打印.
4)備用柴油發電機組定期啟動的提示與記錄.
5)預留遠程監控接口，要求系統便于擴展升級.
三 結論
分布式變電站監控系統設備通用，維護、安裝簡單，可靠性高，功能較齊全，用戶使用方便。經河北、內蒙、北京等地的多個變電站和廠礦配電室使用，本文所述的監控系統收到了良好效果。做到了電力監控管理逐步向自動化、綜合化、集中化、智能化方向發展。
|
