隨著高科技的發展,在許多行業對溫度和濕度都有了更高的要求。基于此，黃石市科威自控有限針對用戶需要開發了一款帶CAN總線的除濕機專用PLC。該PLC在除濕機中已經有成功的應用。
除濕機的簡介，除濕機是控制空氣中溫濕度的一種設備，控制溫度精度要求0.5度，控制濕度要求在1%RH以下。科威PLC在控制溫濕度能很好的滿足該設備的要求，又由于科威PLC帶有CANBUS現場總線能夠滿足該設備集中分散控制、信息集中管理的要求，所以科威除濕機PLC是一款理想的除濕機PLC。以下是簡要介紹科威除濕機PLC在歐洲某鋰電池生產廠家的成功應用。
該鋰電池生產廠家一共有除濕機30臺，有房間50間。每一臺除濕機需要一臺除濕機PLC，該系統一共用科威PLC 51臺，51臺PLC分布在樓上樓下二層，51臺PLC組成一個CANBUS網絡，CAN主站將數據送到中控室計算機中。現場用觸摸屏控制，中控室用計算機控制并記錄相關信息。
該除濕機專用PLC輸入輸出配比如下：8路開關量輸入，8路開關量輸出，4路模擬量輸入，4路模擬量輸出；模擬量輸出信號類型很好的滿足除濕機的控制。房間溫濕度采集選用科威16路模擬量輸入PLC，該PLC有16路模擬量輸入。以上兩款PLC都自帶RS232、RS485、CANBUS三個通信口。RS232通信口兼容三菱FX-2N的協議；RS485高速的主從協議，通信距離1KM。CANBUS是高速的現場總線，通信速度達260K，通信距離5KM。

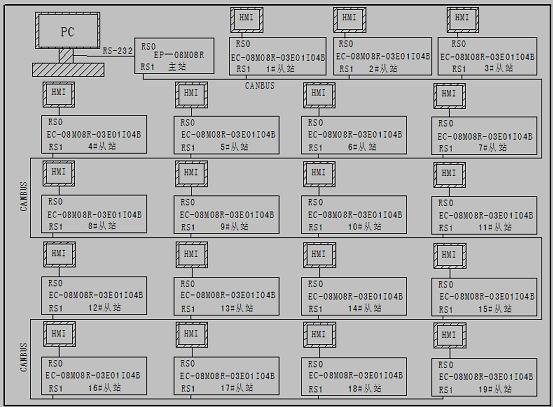

該控制系統分別安裝在上下二層，樓上樓下各房間通過CAN總線連接。各房間PLC都為CAN從站，在中控室內有一臺PLC為CAN主站，下圖為一樓各房間除濕機專用PLC分布圖。
一樓控制布局圖
總結，該系統調試方便，控制精度高，集中分散控制，操作方便，便于信息管理，得到用戶的一直好評。
|
