串口轉以太網模塊實現礦井聯網監控解決方案
隨著國家對煤礦安全生產工作的日益重視，以及礦務局自身現代化管理的需求，礦井安全監測系統越來越體現出其重要性。礦井監控主要是對煤礦礦井下的有害、有毒、易燃易爆氣體和各種機電設備運行狀態的監測和控制。
● 傳統監控方案
傳統礦井監控系統大多采用的是點對點的通信方式，兩端分別由一個光貓轉換器（RS485-光纖和光纖－RS232）轉光纖進行通信。煤炭企業的信息化分為安全生產信息化和管理信息化兩部分。整個系統由本礦控制中心、提升監控、瓦斯抽放監控、風機監控、皮帶監控、電力監控、安全監控、人員定位和視頻服務器等分站組成。各監控分站之間采用RS－485串行數據接口標準進行通信，本礦控制中心對各監控分站進行數據的采集和傳輸。其網絡結構采用總線型拓?fù)渚W(wǎng)絡結構，如圖1：

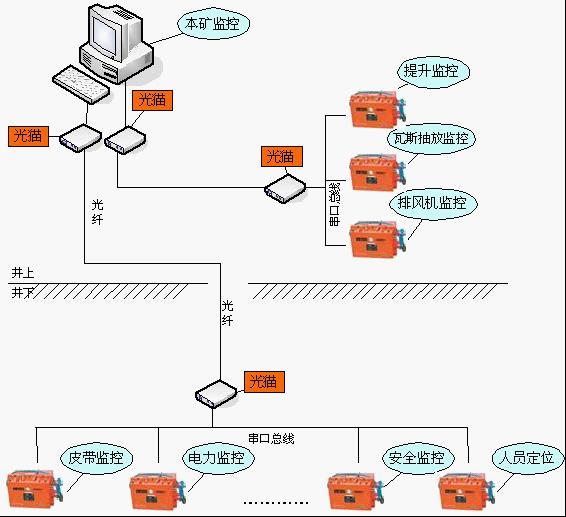

傳統監控方案圖1
● TCP/IP網絡監控方案
現在隨著網絡技術和計算機技術的發展，基于TCP/IP協議的IP網的應用得到廣泛普及。從技術和管理的角度出發，煤礦系統聯網安全監測已是必然趨勢。TCP/IP網絡監控監控系統采用的是網絡通信方式，本礦控制中心服務器隨時向各個分站提取數據，并在服務器上進行數據存儲、報警、顯示、打印。其網絡結構采用星型拓?fù)渚W(wǎng)絡結構，如圖：2

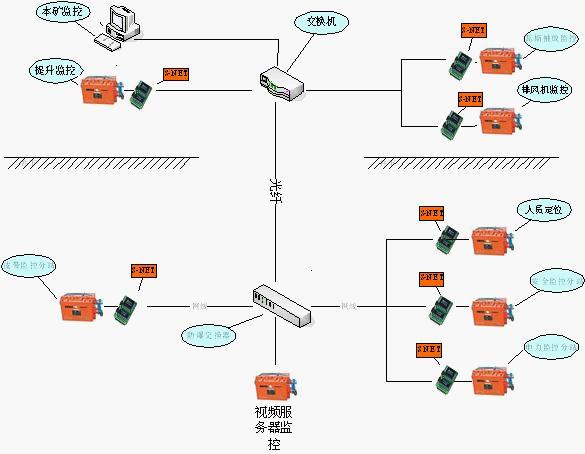

TCP/IP網絡監控方案圖2
● 傳統監控方案和TCP/IP網絡監控方案的比較
|
類別 |
傳統監控方案 |
TCP/IP網絡監控方案 |
|
性價比 |
低 |
高 |
|
傳輸方式 |
點對點傳輸 |
網絡傳輸 |
|
傳輸速度 |
采用串口通訊，速度慢 |
采用網絡通訊，速度快 |
|
調試維護 |
查找原因困難，調試維護不方便 |
查找原因簡單，調試維護方便 |
|
聯網布線 |
點對點傳輸方式，布線工程量大 |
網絡帶寬可復用，無須重復布線 |
|
設備分站 |
各設備分站串連在一起，其中一個出故障，整個系統癱瘓 |
各設備分站是獨立的，其中一個出故障，不影響其它設備工作 |
● C2000 S-NET串口網橋性能特點
通過以上的分析和比較，TCP/IP網絡監控方案的優勢顯而易見，所以使用TCP/IP網絡監控方案是必然趨勢。那么對目前使用傳統監控方案的客戶來說，怎樣實現從傳統監控到TCP/IP網絡監控的轉變呢？深圳市東方數碼技術有限公司的C2000 S-NET串口網橋?yàn)榭蛻艚鉀Q了這一難題。
1、 功能

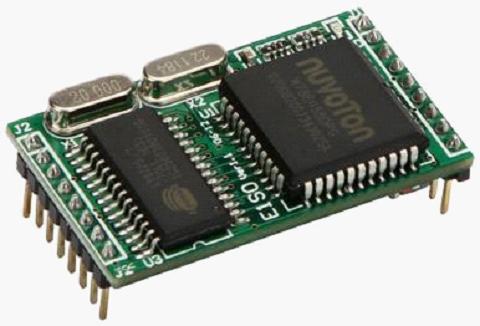

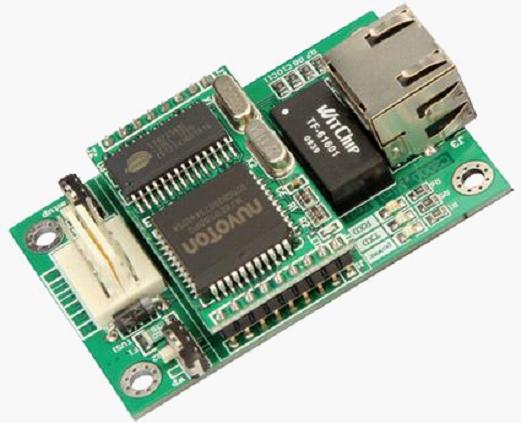

C2000 S-NET串口網橋是一個串口轉網絡的協議轉換模塊，它提供串口轉TCP/IP和TCP/IP轉串口的透明數據傳輸。C2000 S-NET串口網橋 向上提供一個以太網接口，向下提供一個TTL串口。支持動態IP和靜態IP，支持網關和代理服務器，參數可通過瀏覽器設置。
2、 可靠性
(1) C2000 S-NET串口網橋采用雙看門狗電路設計，更安全的保障轉換器的正常運行，使用起來更可靠。
(2) C2000 S-NET串口網橋的功耗小于0.25 W，如此低的功率使轉換器運行時不會發熱，從而使系統運行更穩定。
(3) 東方數碼公司免費向客戶提供帶自動收發功能的測試軟件，并允許客戶測試轉換器。保證即使傳輸幾十兆甚至幾百兆數據不會丟錯一個字節。
(4) 東方數碼公司對C2000 S-NET串口網橋提供3個月包換，1年質保的售后服務。
3、 易用性
(1) 你只要建一個簡單的局域網，使各個監控分站組成一個網絡系統，就可以實現設備的連接。
(2) 使用虛擬串口，客戶的軟件不做任何修改就可以實現聯網功能。
(3) 對集成度要求高的用戶，東方數碼公司可以提供通訊動態庫和設置動態庫，而且操作起來簡單易用，極大的方便了客戶。
(4) 東方數碼公司還可以為用戶提供多種開發工具下的源代碼，從而更方便客戶的二次開發。
