煤礦應急廣播通信系統解決方案
一、概述
目前，隨著計算機網絡技術的迅速普及，信息化已經走向煤礦。很多煤礦都陸續具有了穩定可靠、覆蓋礦井上下的工業以太網。科學技術的不斷進步和信息化礦山建設步伐的不斷加快，井下工業以太網將逐漸得到推廣和應用，為建設煤礦井下網絡音頻廣播對講系統提供了一個好的網絡平臺。
我公司結合語音廣播現狀與發展方向，采用數字技術，ARM+DSP構架、高級軟件編程技術等開發了一款適合礦用智能語音廣播系統的音頻模塊，以及網絡尋呼話筒等，客戶通過它們可以方便的組成IP數字化礦用智能網絡語音廣播系統，可實現安全播報、調度指揮、安全監測、公共語音等功能，做成新一代的數字化語音系統，響應《國家安全生產監督管理總局國家煤礦安全監察局關于建設完善煤礦井下安全避險“六大系統”的通知》中的礦井廣播通信系統。該音頻模塊因質優價廉、功能全面等因素，在全國眾多煤礦自動化企業中獲得良好口碑。組成的系統除了可以進行日常的安全宣傳、教育、在指定區域播放安全規章、安全措施、注意事項外。還可通過定制共享安全監控系統有關數據，當出現瓦斯超限、風機不能正常工作等情況時，自動在特定區域發出安全告警，指揮相關人員撤離或采取必要的措施。如果檢測到安全監控系統告警，井下出現重大安全事故時，可以根據事先設定程序，調動相關應急預案，指揮現場人員撤離；也可以人工調用應急預案語音材料，播放給指定區域，并可以通過井上的網絡尋呼話筒，直接指揮有關人員撤離。最大程度減少災害救援過程中的次生影響。
二、系統組成
1、井上部分：網絡尋呼話筒（NM801-T），以及PC上安裝的數字音頻廣播系統軟件。
網絡尋呼話筒可以對井下任意一個終端進行尋呼，或者對井下所有終端進行人工廣播和分組組播
2、井下部分：網絡音頻傳輸模塊(E702T)，嵌入式網絡音頻模塊EA1200T。
網絡音頻傳輸模塊是一塊帶有4個定位孔的裸板模塊，預留相關RJ45口，line in和line out、speak out、mic等相關接口，可以很方便的嵌入式到客戶設備里面去，組成一個成品，整體拿去送檢。獲得相關認證。嵌入式網絡音頻模塊則是一款帶插針的純嵌入式模塊，這款模塊，除了擁有E702T相關功能外，擁有更多的IO口，提供相應的二次開發文檔和技術支持，可以做出更加有個性化功能的網絡音頻產品，對于批量使用的客戶，更劃算！
3、相關軟件：音頻模塊設置管理軟件（NAmanager)，數字音頻廣播系統（DAS），對講軟件
設置軟件：是一款免安裝軟件，直接打開后，可以搜索到所有終端音頻產品，然后對其設置相關參數，例如設備名，用戶名和密碼，IP地址、子網掩碼、網關、第一客服、組號、對講音量、對講模式等，設置完后，點確認即可保存
DAS軟件：可以方便的添加，編輯，刪除各種方案，方案可以是廣播，組播，單播，最終可以實現在同一時間，不同的地點，播放不同的音樂。
對講軟件：填入終端的IP地址，可以直接呼叫呼叫到終端。然后進行全雙工對講。

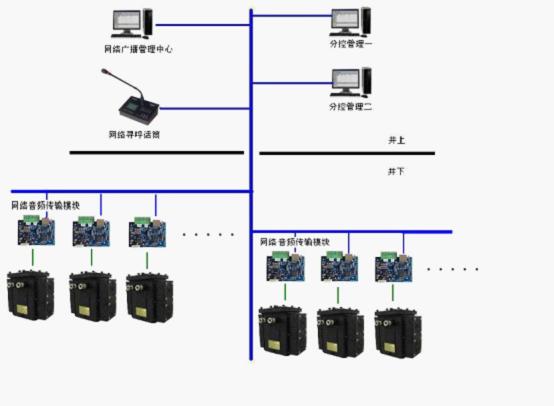

4、拓?fù)浣Y(jié)果圖：
三、主要特點
1、多路廣播功能：
本產品可以實現多套節目同時傳輸，新建的廣播方案數量無限制且每個播放任務獨立調整音量。
2、音源種類豐富：
可以是麥克風、話筒、DVD/VCD等傳統音響設備，也可以是電腦、MP3等現代數字設備；當使用電腦進行播放時，可以播放電腦支持的全部數字語音文件，另外可支持網絡播放，礦領導可在本辦公室內通過電腦對井下廣播講話。
3、可分組功能：
可手動進行按區域或邏輯分組廣播、分區域廣播（如辦公區、井下候車室、食堂），做到單獨控制，如單獨對辦公區播放通知；也可進行全礦廣播。支持最多199個分組。
4、遠程控制功能：
可以通過計算機對單個音頻模塊的語音輸出進行開關控制，界面友好，操作方便。
5、與安全監控、綜合自動化系統有機融合：
經過定制，可以實現共享安全監控、綜合自動化系統有關數據，當出現瓦斯超限、風機不能正常工作等情況時，系統自動在特定區域發出安全告警，指揮相關人員采取必要的措施。
6、功放關閉智能：
當音頻模塊檢測到有音頻信號時，有一個IO腳會變成高電平來觸發后面的功放打開，若播放或者對講完畢，延時3秒（可調）變成低電平，控制繼電器關掉功放。實現節能。
7、高品質的語音：
專業的語音芯片設計，獨特的機械、工藝設計，做到聲音洪亮，不失真，改變了過去煤礦井下擴音電話音質差的根本問題。
8、以太網傳輸：
每個音頻模塊只需分配一個私網IP即可，方便接裝以及擴容，避免了重復布線，節約資源。
9、領導講話：
系統支持各級領導網上講話，領導無需到專門的廣播中心，只需要通過辦公電腦，便可使用PC自帶的麥克風或者我司提供的網絡尋呼話筒進行尋呼、廣播和對講。
10、定時廣播管理：
根據廣播內容的需要，DAS軟件可實現按小時、星期、年月日等編排節目、按照時間順序建立一個或者多個定時廣播任務，并且可以設置優先級。到時間后系統將自動執行所有指定的任務，無需人工操作，實現無人值守。
四、應用場合
組成的系統可安裝在巷道、候車室、侯車運輸沿線、工作面等位置，當突發性事件發生時，自動調取應急預案，緊急廣播，幫助礦工緊急撤離，作為疏散指揮工具。也可以在候車或者乘侯車時收聽音樂、公共廣播。
另外安裝在皮帶沿線、變電所、泵房或其它工作場所，用于設備的開停預警、故障報警，配合視頻攝像儀在調度室內調度指揮，也可起到安全管理的作用。
當接入礦井工業以太網，通過綜合自動化網絡平臺傳輸，融合后可以做到語音、視頻、數據三網合一，實現語音、視頻、數據聯動。
