長陸公司不斷對各種現場總線技術進行深入持續地研究，現場總線方面先后在Profibus-DP、DeviceNet、CANopen、CC-Link等國際主流總線方面取得重大突破；工業以太網方面也在Modbus-TCP、Ethernet/IP、Profinet等取得突破。同時裝備到相關的儀表上。
現場總線及工業以太網現狀
現場總線
現場總線（Fieldbus）是近年來迅速發展起來的一種工業數據總線，它主要解決工業現場的智能化儀器儀表、控制器、執行機構等現場設備間的數字通信以及這些現場控制設備和高級控制系統之間的信息傳遞問題。由于現場總線簡單、可靠、經濟實用等一系列突出的優點，因而受到了許多自動化設備廠商高度重視。現場總線系統的接線十分簡單，由于一對雙絞線或一條電纜上通常可掛接多個設備，因而電纜、端子、槽盒、橋架的用量大大減少，連線設計與接頭校對的工作量也大大減少。
工業以太網
在一些大公司和組織的強力支持下，工業以太網協議最近幾年發展非常迅速，基于以太網的方案已經越來越多地用于工業數據通信。工業以太網技術的優點表現在既滿足工業現場的需要又兼容傳統以太網，可以為所有的編程語言所支持；軟硬件資源豐富；易于與Internet連接，實現辦公自動化網絡與工業控制網絡的無縫連接。
現場總線及以太網技術介紹
Profibus-DP
Profibus-DP是一種基于RS-485的高速現場總線，波特率從9.6Kbit/s到12Mbit/s。最先由西門子公司開發和使用，能夠很方便的與西門子PLC連接。在國內總線應用中占據主導作用。Profibus總線主站之間采用令牌傳送方式，主站與從站之間采用主從方式等。
Profibus-DP特點
1. 具有高速數據傳送功能，最大提供12Mbit/s。
2. 還提供智能化現場設備所需的非周期性通信以進行組態、診斷和報警處理。
3. 允許構成單主站或多主站系統。在同一總線上最多可連接126個站點。
長陸目前全系列稱重儀表已經支持Profibus-DP總線。
DeviceNet
DeviceNet規范是基于CAN-bus總線的開放式應用層協議，最先由Rockwell使用，目前在北美、亞洲的工業控制市場現場總線應用中占據主導地位。DeviceNet現場總線網絡特別適用于工業自動控制。工業設備（如：限位開關、光電傳感器、閥組、馬達啟動器、過程傳感器、變頻驅動器、面板顯示器和操作員接口等）通過DeviceNet可以很方便連接成網絡。
DeviceNet特點:
1. 降低線纜與安裝的費用；快速的故障診斷 ；支持不同廠商設備的互換性
2. 不用中斷網絡即可移除、插入和替換設備 ；可在帶電情況下操作
3. DeviceNet所提供的直接互連性不僅改善了設備間的通信，而且同時提供了相當重要的設備級診斷功能
長陸目前全系列稱重儀表已經支持DeviceNet總線。
CC-Link
CC-Link是一種可以同時高速處理控制和信息數據的現場網絡系統，可以提供高效、一體化的工廠和過程自動化控制。在10Mbps的通信速率下傳輸距離達到100m，并能夠連接64個站。其卓越的性能使之通過ISO認證成為國際標準。在現代化的復雜生產線中，使用CC-Link可以顯著減少了控制和配電所使用的電纜，它不僅僅可以節省電纜的成本，并且大大減少了布線和日后維護工作的工作量。
CC-Link特點:
1. 擁有10Mbps的速率，CC-Link可以完成高速和實時的I/O相應，使設計者可以藉此完成實時穩定的控制
2. 備用主站、從站脫離、自動恢復和在線檢測，提供給用戶高穩定性的網絡系統
3. 用戶也可以在不更改程序的情況下非常方便的從一個廠商的兼容產品更換為另一廠家的兼容產品
長陸目前全系列稱重儀表已經支持CC-Link總線。
CANopen
基于CAN-bus總線的分布式工業自動化系統的應用標準以及CAN總線應用層通信標準。其最核心部分是通過對象詞典來描述設備功能并以EDS文件格式來記錄，采用實時數據與服務數據分開傳輸，最大限度提高實時數據傳輸效率，靈活多變的數據傳輸方式以及強大的網絡管理能力。在車輛工業、工業機具、建筑物自動化、醫療設備、航海機具、餐廳設備、實驗室器材及科研研究等行業中已得到廣泛的應用。
CANopen特點:
1. 網絡結構簡單,設備參數存取簡單,網絡設備可同步操作
2. 高傳輸速率(最高可達1Mbps)，極強的抗干擾能力，實時數據交換；
3. 網絡容量高達127個節點，開放性結構，對不同廠家設備具有好的兼容性。
長陸目前全系列稱重儀表已經全線支持CANopen總線。

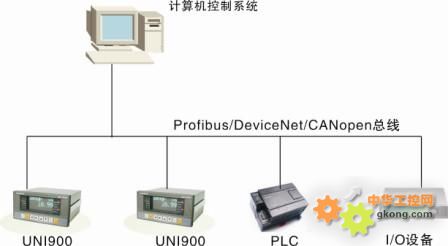

圖表 現場總線典型應用圖
Modbus-TCP工業以太網
自1978年以來，工業自動化行業已安裝了百萬計串口Modbus設備和十萬計Modbus TCP/IP設備，擁有超過300個Modbus兼容設備廠商，還有90%的第三廠家I/O支持Modbus TCP/IP，所以是使用廣泛的事實標準。Modbus的普及得益于使用門坎很低，無論用串口還是用以太網，硬件成本低廉，Modbus和Modbus -TCP都可以免費得到，不需交任何費用。
Modbus-TCP優勢:
1. 易于各種系統互連，可用于管理網，實時監控網及現場設備的通訊
2. 網絡實施價格低廉，可全部使用通用的網絡部件
3. Modbus 是制造業、基礎設施環境下，真正的開放協議，故得到了工業界的廣泛支持，是事實上的工業標準！還由于它的協議簡單、容易實施和高性價比。
長陸目前全系列稱重儀表已經支持Modbus-TCP工業以太網。
Profinet工業以太網
Profinet最突出的特點是它的實時性，從過程自動化到工廠自動化再到運動控制。其中RT可以在1ms內刷新64個IO設備。IO控制器可以最多連接256個IO設備節點，安裝簡單，連接到交換機即可，這與辦公室網絡一樣增加和減少設備十分方便。可以無縫集成已有的現場總線系統。Profinet最先由西門子使用。
Profinet優勢:
1. Profinet成功地實現了工業以太網和實時以太網技術的統一，使得工業以太網技術向底層現場級控制的延伸成為可能。
2. 通過使用PROFINET就可以在整個工廠內實現統一的網絡架構，真正實現了一網到底，為企業的信息化提供了堅實的通訊平臺，大大地提高了工廠的生產率。
3. PROFINET是一種優越的通信技術，并已成功地應用于分布式智能控制。
目前長陸UNI900系列稱重儀表已經支持Profinet工業以太網。
Ethernet/IP工業以太網
EtherNet/IP是標準TCP/IP以太網和通用工業協議（CIP）的結合，能滿足從高精度時間同步（+-100ns）、分布式伺服控制、離散控制、過程控制到安全系統等所有工業應用要求，并支持現場和遠程監視、診斷和組態；EtherNet/IP最大的特點在于在應用層實施了成熟、先進、統一的CIP協議。應用領域涵蓋了消費品、汽車、電力、冶金、有色金屬、采礦、水和污水處理、城市交通、制藥、石油天然氣、石化、造紙、水泥、造船等各個行業，顯示出極為旺盛的生命力。Ethernet/IP最先由Rockwell使用并推廣。
Ethernet/IP特點:
1. 實現工廠里采用不同協議的其他工業現場總線或網絡互連互通。
2. 通用配置、跨越幾個網絡及收集和控制數據、TCP/IP 連到全球互聯網或公司內部網，在所有工作級上提供連續的信息流。
3. 統一的通用工業協議（CIP）保證了EtherNet/IP、ControlNet和DeviceNet的無縫集成，這意味著用戶無須進行額外的編程，即可直接從任意一點訪問、組建并維護不同網絡中的任意設備。
長陸目前全系列稱重列儀表已經支持EtherNet/IP工業以太網。

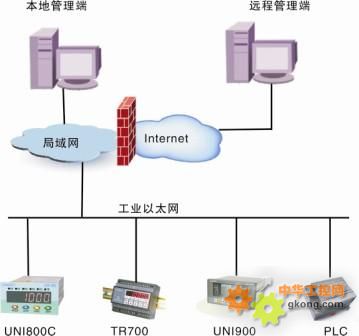

圖表 以太網典型應用圖
|
