西門子S7200連接組態王，通過： 西門子S7200 TCP驅動；OPC服務器（BCNetS7 OPC，西門子PCAccess ）；Modbus TCP驅動。

一、BCNet-S7PPI通過西門子S7200 TCP驅動連接組態王的設置

1、打開組態王工程瀏覽器——設備（COM1），雙擊右側“新建”

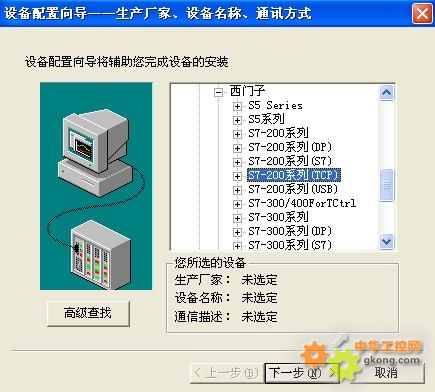

2、選擇西門子S7-200系列(TCP)驅動

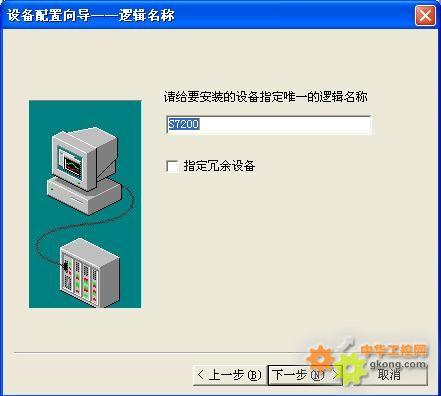

3、填入設備名稱

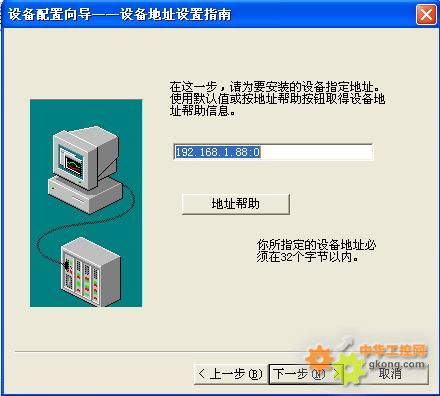

4、填入BCNet-S7PPI的IP地址，CPU槽號（默認為0）

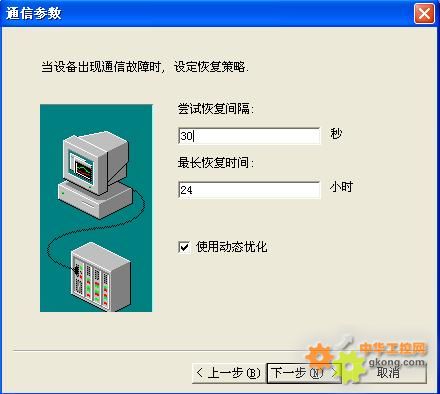

5、通信參數，可默認

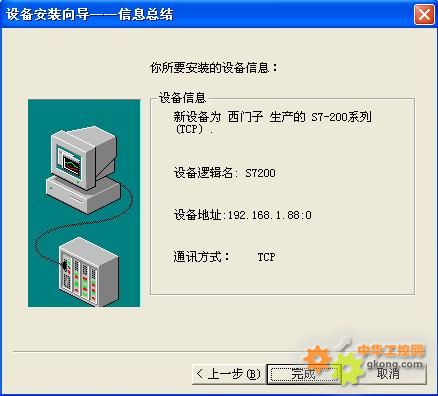

6、完成參數設置

二、BCNet-S7PPI通過BCNetS7 OPC軟件連接組態王的設置

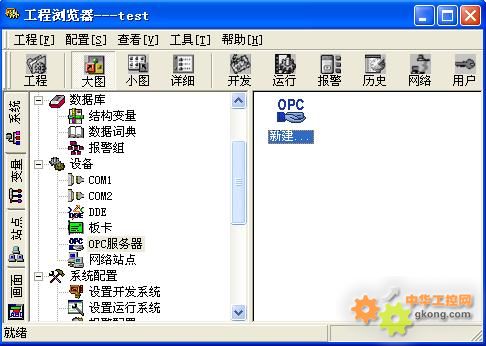

1、打開組態王工程瀏覽器——設備（OPC服務器），雙擊右側“新建”

2、選擇“OPC.BCNet.S7”,確定

三、BCNet-S7PPI通過PCAccess OPC軟件連接組態王的設置

         設置與BCNetS7 OPC軟件類似，選擇“S7200.OPCServer”。

四、BCNet-S7PPI通過Modbus TCP驅動連接組態王的設置

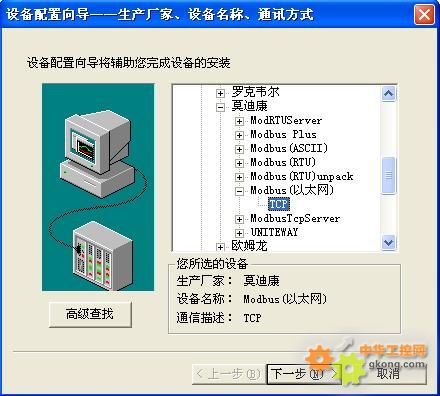

1、在設備配置中，選擇PLC-莫迪康-Modbus(以太網)-TCP驅動

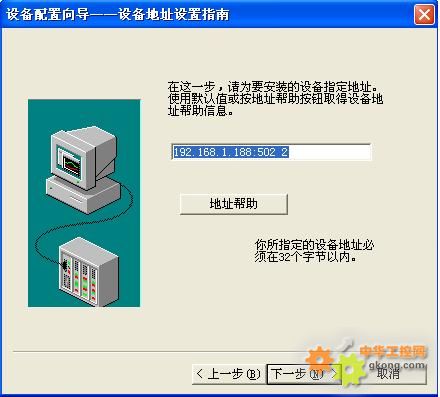

2、填入BCNet-S7PPI的IP地址+端口號+S7200PLC站地址
