關于直流漏電流保護解決措施
漏電流保護是實時監測電氣系統絕緣狀況的有效手段，是保護操作人員和系統安全的方法之一。電氣設計人員在設計系統解決方案時，正確合理的設計保護方案是不容忽視的。
在交流供電系統中，由于一般供電系統的變壓器中性點的工作接地和電網與大地間存在較大分布電容，當系統發生絕緣下降或絕緣破壞時，電源與大地形成有效回路電流（漏電流），通過漏電流保護裝置保護系統安全。該電流的監測一般設計在電源開關里，或者在電路中設計漏電流繼電器等，并且保護動作整定值可在一定范圍自由調節。該技術已經很成熟，在實際解決方案中有廣泛應用，在此不再贅述。
對于直流供電系統，一般情況，回路較單一，網絡分布電容很小，對地幾乎隔絕。當系統發生對地絕緣故障時，電源無法與大地形成有效回路電流。這時系統沒辦法檢測到故障信號，這就需要設計漏電流檢測電路，達到可靠的保護作用。
在低電壓直流回路中，由于電壓低，設計將電源負極直接接入大地起到電路保護作用即可。

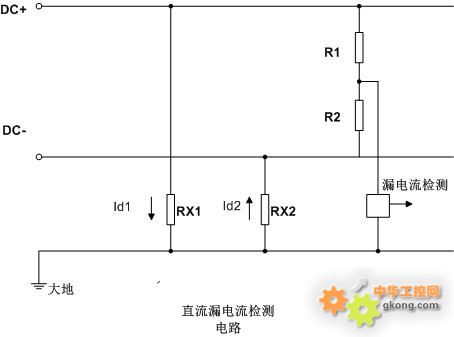

在高電壓、多回路、系統較復雜的直流系統中。一般設計為在電源與大地之間連接高阻值電阻（大于等于行業絕緣電阻標準）與大地建立有機聯系，該形式監測采樣信號可以是電壓或者電流信號。如下圖示:
1、電源正極對地絕緣電阻RX1下降時：Id1=Udc/R2+Rｘ1上升，當Id1大于整定漏電流時，系統保護動作。
2、電源負極對地絕緣電阻RX2下降時：Id2=｜-Udc/R1+Rｘ2｜上升，當Id2大于等于漏電流整定值時，保護動作。
綜上所述，要獲取直流供電系統的對地絕緣信號，首先要讓電源與大地通過相關電路建立有機聯系，之后設計安全可靠的采樣和保護電路，就可以達到理想設計效果了。
|
