2011-09-01 作者：上海卓嵐信息科技有限公司 來源：zlmcu

　　串口轉網口是一種協議轉化器。包括兩類產品：串口服務器和串口轉網口模塊。前者就是一個設備，而后者常常被作為一種電子元器件來使用，這種串口轉網口模塊不僅是實現串口轉網口功能，更確切地說，它是一種聯網的解決方案。因為每個MCU都具有串口，如果能夠利用串口連接以太網，那么聯網將變得非常簡便。

圖1. 串口轉網口模塊

　　串口轉網口產品在使用前需要配置參數，由于其是串口和網口的轉換器，所以主要的參數都是網絡參數和串口參數。其參數可以通過網頁法、windows工具法、串口類AT命令法進行配置。圖2、圖3顯示的就是網頁法、windows工具法的參數配置界面。

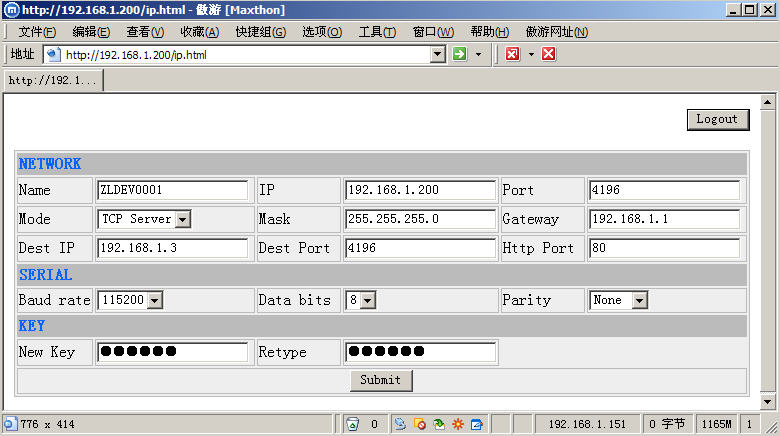

圖2. 串口轉網口的網頁法配置

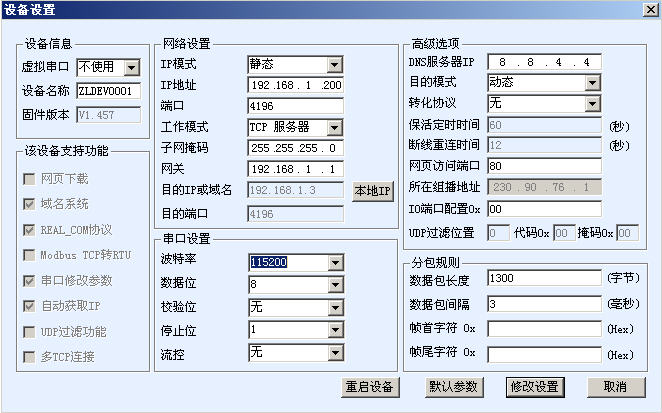

圖3. 串口轉網口的windows工具法配置

2.1 網口參數介紹

表1. 網口參數表

	網頁法名稱（圖2）	Widnwos工具法名稱（圖3）	說明
IP模式	/	IP模式	用戶可以選擇靜態或DHCP（動態獲取IP）
IP地址	IP	IP地址	串口轉網口產品的IP地址
端口	Port	端口	串口轉網口產品處于TCP Server或UDP模式時的監聽端口
工作模式	Mode	工作模式	有TCP Server（TCP服務器模式）、TCP Client（TCP客戶端模式）、UDP模式、UDP組播。設置為TCP Server時，外部網口設備需要主動連接串口轉網口產品；設置為TCP Client時，串口轉網口產品主動向目的IP指定的網絡服務器發起連接。關于工作模式的選擇，請參考串口轉網口的TCP工作模式選擇。
子網掩碼	Mask	子網掩碼	必須與本地子網掩碼相同
網關	Gateway	網關	必須與本地網關相同
目的IP或域名	Dest IP	目的IP或域名	在TCP Client或UDP模式下，數據將發往目的IP或域名指示的計算機。
目的端口	Dest Port	目的端口	在TCP Client或UDP模式下，數據將發往目的IP的目的端口。

2.2 串口參數介紹

表2. 串口參數表

	網頁法名稱（圖2）	Widnwos工具法名稱（圖3）	說明
波特率	Baud rate	波特率	支持的波特率有：1200、2400、4800、7200、9600、14400、19200、28800、38400、57600、76800、115200。
數據位	Data bits	數據位	支持的數據有：5、6、7、8。
校驗位	Parity	校驗位	支持的校驗位有：None、Even、Odd、Mark、Space五種方式
停止位	/	停止位	支持1、2位停止位。
流控	/	流控	支持None（無流控）、CTS/RTS、DTR/DCR、XON/XOFF流控。



　 　　參考資料：ZLAN串口服務器，ZLSN串口轉以太網模塊。
