冷卻塔安全運行在線管理系統簡介
一、系統簡介
當前冷卻塔故障問題已經成為影響循環水系統以至于全面生產環節中的重要因素。建立冷卻塔故障數據遠程管理的保障系統，是冷卻塔運行以及循環水管理的需要。一直以來冷卻塔運行中，漏油、過振等突發事故，危害巨大，因此冷卻塔運行參數遠程監控終端，通過對冷卻塔系統運行數據動態遠程監控、分析、預報、及時發現故障尤其是突發故障先兆，迅速做出反應，實時給予決策支持并實施自動監控，為循環水系統正常運轉以及全面生產提供安全保障；為設備管理部門提供多層次信息管理和決策支持手段，在兼顧現場調度和故障隱患預判的基礎上實現循環水系統安全運行。
二、系統原理
該系統利用智能儀表采集現場的相關數據，采集到的數據在現場就通過無線方式發送到數據服務器中，通過應用服務器和web服務器對采集到的數據進行應用和顯示。
系統網絡結構分為三層，第一層為控制中心由電腦和以太網組成；第二層為GPRS 無線采集控制器（RS6021G GPRS RTU），該層和第一層之間無需電纜連接；第三層為傳感器采集，所有的傳感器與GPRS 無線采集控制器只需要用一根電纜連接。下面詳細介紹一下本方案。
首先我們可以將需要監測的眾多冷卻塔區域分成若干個區域，每個區域內采用一個GPRS無線采集控制器，通過它與中心控制室通訊；GPRS無線采集控制器再與冷卻塔的液位傳感器、振動傳感器、風量傳感器等連接該套設備只需要很少的電力，可以使用太陽能來供電，蓄電池供電，市電供電等。每個區域的控制系統無需任何電纜與中心控制室連接。系統總體結構框圖如圖所示。

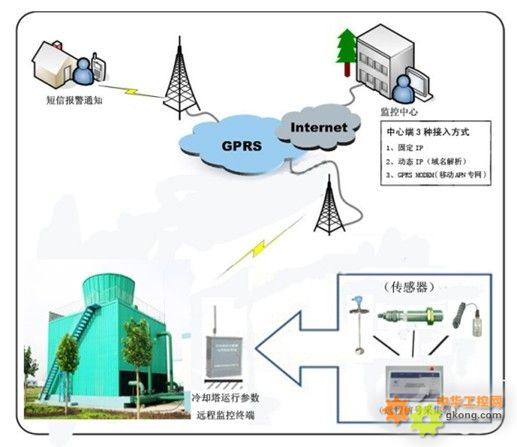

網絡拓撲圖

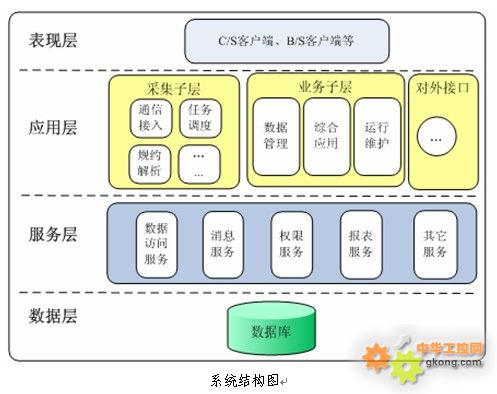

系統結構圖
第一層控制中心：
中心采用通過GPRS/GSM 網路把室外冷卻塔傳感器數據發送到中心計算機，在這里進行各個區域的冷卻塔參數設置，及對冷卻塔運行情況進行統計，并可通過專用軟件在計算機上存儲，顯示數據和圖表。同時可以人工進行特殊操作。
建立GPRS中心連接的兩種方式：
A．中心控制站服務器采用固定IP地址，當監控點數量增加，中心不用擴容即可滿足需求（適用監控點數較多幾百上千個）。
B．中心監控站服務器采用動態IP地址（可以申請花生殼軟件采用域名的方式），當監控點數量增加，中心不用擴容即可滿足需求（適合監控點數在幾十個左右的）。
第二層GPRS 無線采集控制器：
1．瑞申RS6021G產品簡介：
集成采集、無線數據傳輸、遠程控制于一體，將現場傳感器的模擬量、開關量、繼電器信號通過GPRS無線網絡遠傳至監控中心，實現了由現場采集直達監控中心的一套完整解決方案。
2．產品功能：
◎ 采集傳輸控制一體化，提高了系統可靠性，降低了成本；
◎ 采用超低功耗高性能的嵌入式處理器，數據采樣精度小于2‰；
◎ 內嵌看門狗，不死機，實時在線，掉線自動恢復；
◎ 配備多種接口資源：包括模擬信號采集0-20ma、開關量采集、繼電器控制輸出等；
◎ 支持一路RS232/RS485（只支持MODBUS協議）方式的用戶數據接口，可接入電子式傳感器、PLC等各種設備；
◎ GPRS 遠程在線遠程設置參數功能；
◎ 監控中心遠程控制現場設備；
◎ 可向用戶設定的手機發送短信報警信息；
◎ 模擬量端口可設置量程轉換和模擬量報警上下限設定；
◎ 內設工業時鐘，精確記時；
第三層傳感器采集
油溫傳感器、振動傳感器、風量傳感器、油位傳感器等為標準的4-20mA 電流信號輸出。各個傳感器實時監測冷卻塔的運行狀況。并把數據實時傳輸到GPRS 無線采集控制器。
系統軟件介紹及主要功能

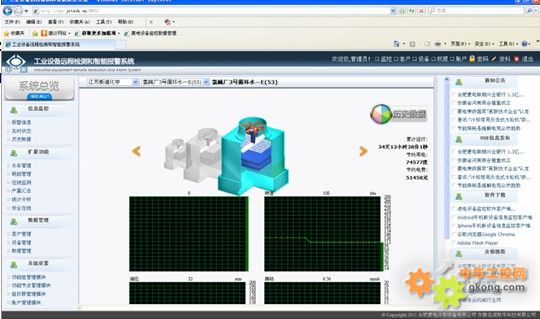

1、24小時動態顯示各監測點數據（5秒自動刷新數據）

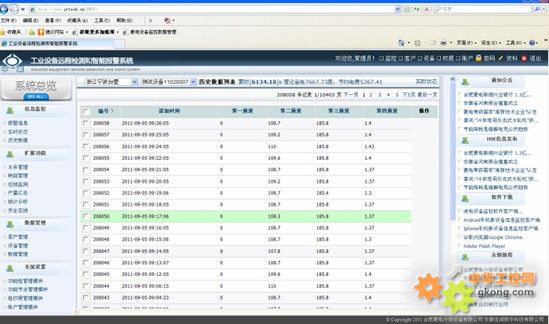

2、歷史數據可追溯（記錄、查詢、導出）

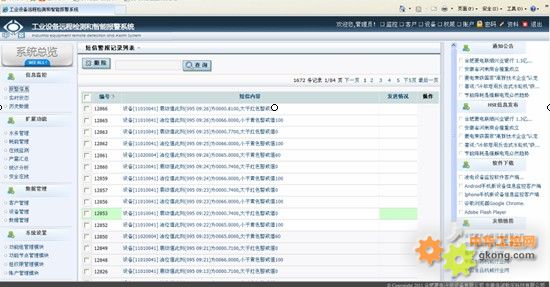

3、狀態異常自動發送短信通知客戶（網頁自動以顏色區分報警等級、短信報警日志）
4、多臺冷卻塔可在線管理
5、在線累時
可自由設定累時關聯參數和開關值，讓EMC合同變得更加可執行，讓客戶直觀了解冷卻塔運行時間、節約用電量和電費節省情況。
6、系統管理

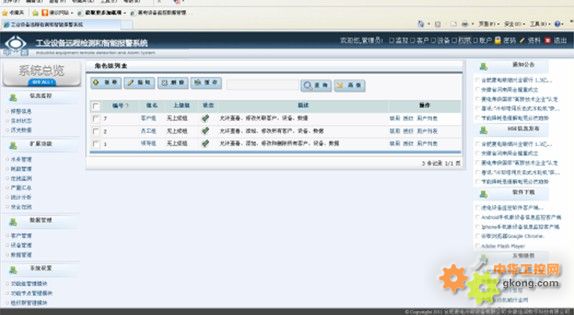

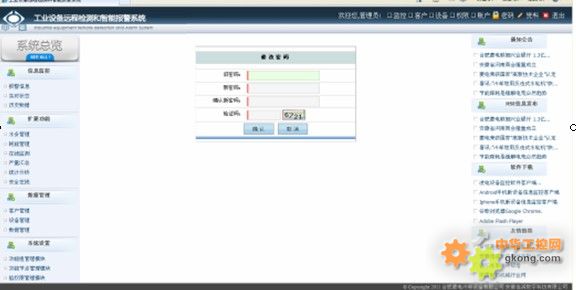

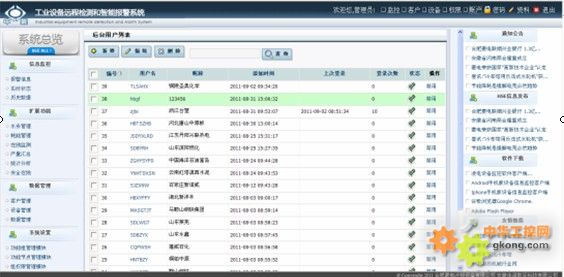

登錄、用戶設置、權限設置、賬戶設置、密碼資料的設置修改
三、系統優勢
1、全天候不間斷在線監測，無論晴雨雷雪，均可實現數據的持續采集，讓數據具有連續性，使得企業對設備、安全、能耗的歷史分析和技術優化變得更加有效。
2、所有數據實現無紙化記錄，歷史可查，可根據客戶的需求定制各種分析報表和打印格式，使該系統更加人性化和實用性。
3、真實有效的現場數據給政府、企業的管理上帶來的可追溯、可衡量的標準，降低了管理的難度。
4、降低環境對監測的影響，無論是有毒有害的環境還是障礙物，都可實現信號的遠程無線采集，降低現場巡檢的難度，提高巡檢和參數記錄的難度。
5、大大降低人力成本。通過該系統的運用，減少了人員的投入，實現讓更少的人管理更多的設備和安全領域。
6、實現了防患于未然，該系統會對歷史運行數據和安全警戒值進行掃描判斷，當變化達到臨界值時會自動通過手機短信方式通知用戶，讓用戶及時對設備和安全隱患進行及時處理，做到早發現早處理。
7、無縫兼容PLC、DCS等系統信號，讓客戶用最少的投入實現最智能的管理。
8、良好的功能擴展性，使得該系統能隨時適應客戶需求的變化，做到及時的調整和優化，順應客戶的變化而變化。
9、加密的數據和多層安全保護，讓客戶對數據的管理更加安全可靠，不會擔心數據被劫持和破解。
|
