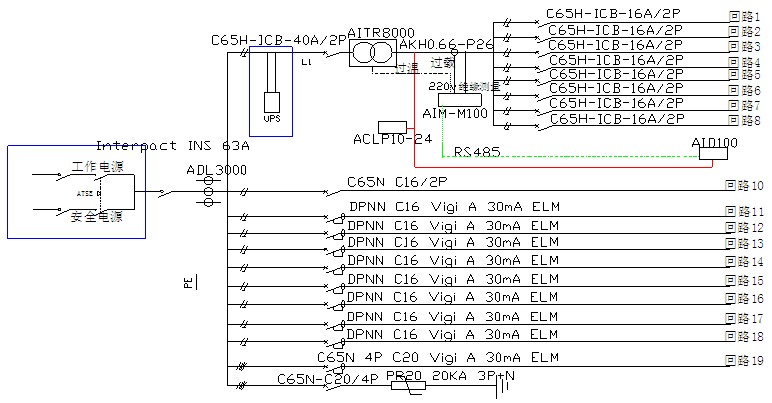

圖3 重癥監護室隔離電源系統圖

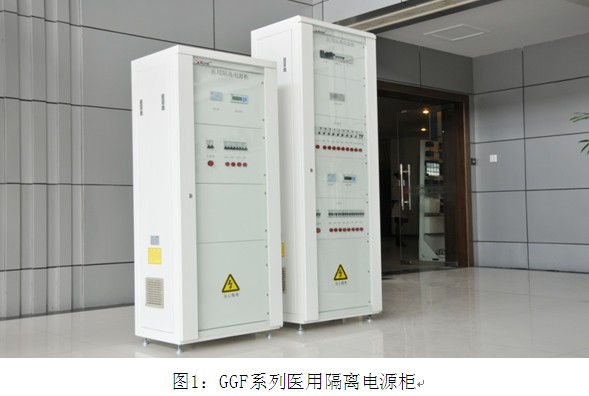

GGF-I系列隔離電源柜主要用于ICU/CCU重癥監護室的供電系統，在系統圖中（圖3 6.3KVA為例）采用單獨IT 系統給每個床位的吊塔提供電源。根據醫療現場對不間斷電源的要求，在變壓器總進線端預置接口，方便接入在線式UPS，提供不間斷電源保障。重癥監護室里的電源需求主要集中在吊塔電源上，一般一個病床的吊塔電源容量在2000W左右，這樣就可以
根據床位的多少來設置變壓器的容量和隔離電源系統的套數。在每條饋出回路中也增加了C65H型斷路器，可以起到帶短路保護不帶過載保護的功能。
其中GGF-I系列醫用隔離電源柜的參數見表2：
|
電氣參數 |
|
變壓器額定容量（KVA） |
3.15/6.3/8/10 |
|
額定電流（A） |
14/32/40/45 |
|
額定工作電壓（V AC） |
220 |
|
額定頻率（Hz） |
50 |
|
額定短時耐受電流（KA/1s） |
6 |
|
機械參數
|
|
機械尺寸（W×H×D mm） |
600×1500×400 |
|
防護等級 |
IP31 |
|
安裝方式 |
落地 |
|
進出線方式 |
底部 |
|
相關配置 |
|
IT系統 |
有 |
|
TN-s系統 |
無 |
|
隔離變壓器 |
有 |
|
UPS |
可選 |
|
絕緣監測裝置 |
有 |
|
柜門 |
有 |
表2 GGF-I系列醫用隔離電源柜技術參數

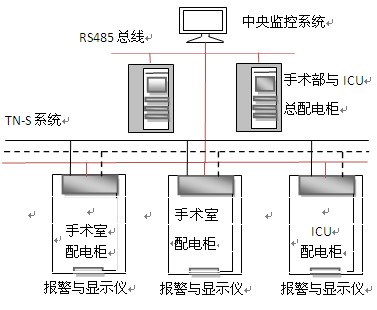

采用IT系統的潔凈手術室和ICU/CCU重癥監護室都需要有獨立的隔離電源系統。醫療場所采用圖4的配電方式：從圖中可以看出各個手術室和重癥監護室采用手術部與ICU總配電柜進行供電。各配電柜通過基于Modbus協議的RS485總線把系統的監測信息傳輸給醫院的中央監控系統，這樣每個2類場所的系統運行數據都可以在中央監控系統的上位機軟件進行實時的處理。方便工作人員對監控系統進行集中監控和管理。
圖4 2類醫療場所配電方案
3 GGF系列醫用隔離電源柜應用注意事項
3.1 為了降低醫療系統對地電容，醫用隔離電源柜應盡量放在使用場所附近，并且盡可能減少系統的容量，使用較少的系統配電回路支數，盡量縮短系統的配電線路長度。
3.2 對于進行人體心臟手術或者與人體內部接觸的手術室，要充分做好防止電氣的措施。僅靠帶絕緣監測的IT系統是遠遠不夠的，還要做好局部等電位聯結，這樣使得保護區伸臂范圍以內所有可導電的部分都處于同一電位水平上。
4 結 語
結合本文介紹的GGF系列醫用隔離電源柜在醫療2類場所的應用，隨著醫院設施逐步的現代化及設計人性化要求，帶有絕緣監測裝置的IT配電系統將更加普遍的應用于醫療場所，相應的也需要根據不同的醫療場所來設計不同的配電系統解決方案，來滿足市場需求。特別是醫療2類場所，對配電系統的安全性和可靠性將有更高要求。所以開發這些場所的配電系統具有很好的現實意義！
參考文獻
1. 中國建筑標準設計研究院08SD706-2 醫療場所電氣設計與設備安裝[S].北京：中國建筑標準設計研究院，2009.
2. 王厚余 .低壓電氣裝置的設計安裝和檢驗（2版）[M].北京：中國電力出版社，2007.
