簡介
JZ896A/B是本公司專為無線自組網應用而設計的平臺，支持平面結構型自組網技術，具有靈活、可靠、組網方便等特點。
JZ896A/B工作于487MHz～493MHz頻段(發射功率200mW)，屬于微功率免申請計量頻段，無需額外授權費用或網絡第三方支持；支持8個頻點的頻率空間應用，采用蜂窩結構的網絡自組方式，提高了頻率空間的有效利用和網絡的擴展性；點對點通信距離為1000米(可視距離)，在網絡內支持自組織多跳傳輸技術，使得網絡有效覆蓋半徑達到1000-4000米；采用平面式的組網方式，每個臨近的節點都可以作為本節點的中繼節點，所以能夠很好的解決網絡覆蓋盲區問題。
JZ896A/B提供TTL、RS232、RS485三種通用的設備接口，方便與用戶的設備相連接。
JZ896A/B可廣泛應用于遠程數據采集、惡劣環境下的數據傳輸?shù)确矫妫缢姎庾詣?dòng)抄表系統、工業現場的監控系統、無線傳感器數據采集等。
組網原理
JZ896A/B平臺有兩類設備構成：中心控制單元CCU(JZ896B)和分布式數據單元DDU(JZ896A)。
中心控制單元CCU(Center Control Unit)：與用戶的數據處理設備相連接，負責整個網絡路由表的建立、維護，接收來自各分布式數據單元DDU的用戶數據上傳給用戶數據處理設備。
分布式數據單元DDU(Distributed Data Unit)：與用戶的數據采集設備相連接，負責將用戶設備采集到的數據上傳給中心控制單元。
JZ896A/B網絡采用平面型的自組織路由協議，所有DDU在網絡內的地位平等，不僅可以直接和覆蓋半徑內的CCU通信，同時還具有數據轉發功能，可以為其相鄰的CCU轉發數據，多個CCU根據自組織路由協議就可以構成DDU到CCU之間的多跳通信鏈路；因此，即使DDU不在CCU的覆蓋范圍內也可以通過臨近節點的轉發，建立起與CCU之間的通信。

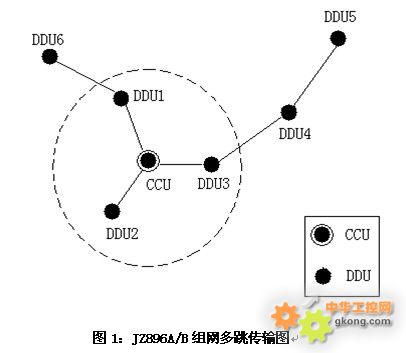

如圖1所示：DDU1 ～DDU6在同一個JZ896A/B網絡內，DDU1～DDU3在CCU的通信覆蓋范圍內(圖中虛線圓所示范圍)，可直接建立到CCU的通信鏈路；DDU4～DDU6不在范圍內,需要通過臨近節點的中繼。DDU6通過DDU1進行中繼，建立到CCU的通信鏈路(DDU6-->DDU1-->CCU)，DDU4通過DDU3進行中繼建立到CCU之間的通信鏈路(DDU4-->DDU3-->CCU)，DDU5處于更遠的距離，所以需要通過DDU4中繼再通過DDU3中繼，建立到CCU之間的通信鏈(DDU5-->DDU4-->DDU3-->CCU)。
采用了這種自組織多跳路由協議后，擴展了JZ896A/B網絡的有效覆蓋范圍，提高了網絡的抗干擾性。

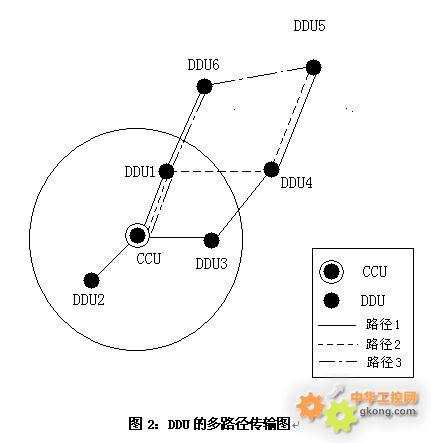

此外，采用自組織多跳傳輸技術后，每個DDU均可為相鄰的DDU轉發數據，這使得DDU與CCU之間可建立多跳通信鏈路，當某條通信鏈路中斷時,立即啟用備份的通信鏈路，大大提高了系統的魯棒性。如圖2所示：DDU5到CCU的通信鏈路有3條，包括：
路徑1：DDU5-->DDU4-->DDU3-->CCU
路徑2：DDU5-->DDU4-->DDU1-->CCU、
路徑3：DDU5-->DDU6-->DDU1-->CCU，
當其中一條通信鏈路變壞時，可選擇另外一條。即使，CCU覆蓋范圍之內的DDU通信鏈路變壞時，也可通過臨近的DDU進行轉發，例如，DDU3可通過DDU1進行轉發。
在JZ896A/B自組織網絡設計中，DDU與CCU之間的通信鏈路最多為4跳，所以，每個DDU與CCU之間的通信鏈路最多有3個中繼節點。每個CCU與周圍4跳范圍內的DDU構成一個網絡
JZ896A/B平臺接口定義

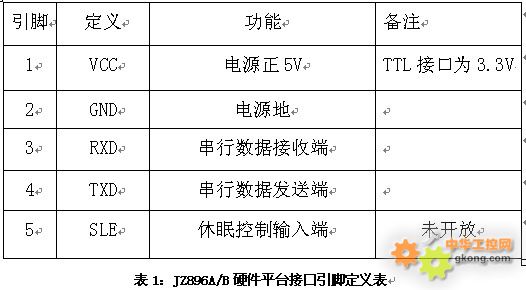

JZ896A/B硬件平臺包括JZ896A(DDU)和JZ896B(CCU)，兩個單元提供同樣的設備接口：TTL/RS232/RS485三種接口。用戶可根據自己的需求定制接口方式，接口共5個引腳，如表1所示：

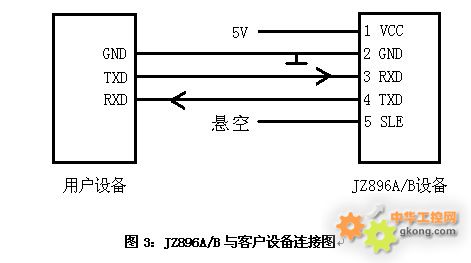

JZ896A /B 與客戶設備的連接，如圖3 所示：
為了防止因串口(RS232)接反而造成無法通訊，請您在連接好設備上電后，使用萬用表分別測量2腳和3腳的對地電壓，若都有負壓(-6V到-9V之間)存在，表明接法正確；若一腳有電壓，另一腳沒有電壓，表明串口接反了，應將2腳和3腳連線互換位置。
參數設置
設置步驟
1. 將模塊與PC進行連接。接口為TTL或RS485時，需要在模塊與PC之間接轉換器；
2. 打開我們公司提供的RF設置軟件，選擇正確串口，屬性設置為：波特率9600、數據位8位、
校驗 NONE、停止位1；
3. 模塊上電，紅燈閃爍兩次，表示模塊進入正常工作狀態；
4. 電臺檢測，軟件下方會提示成功檢測到電臺；
5. 讀參數，對應的文本框內會顯示當前的模塊參數；
6. 選取所需的參數，進行設置，設置完成后，讀取該參數，進行比對。
配置參數

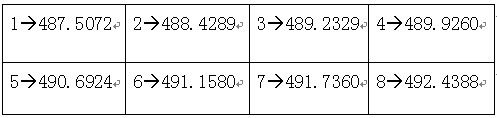

1. 信道參數：MHz

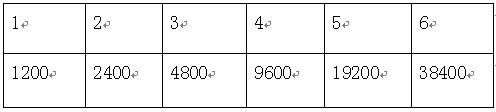

2．空中速率：bps
3．串口參數：bps
組網過程
每個JZ896A/B網絡包含一個CCU模塊和若干個DDU模塊，組網之前必須給每個DDU編號，并且不能重復，使用本公司的RF設置軟件中的
“ID”功能對每個DDU設置不同的ID：設置范圍1～255之間。
JZ896A/B采用了表驅動式自組織路由算法：由CCU發起建立每個DDU到CCU之間的路由，CCU內部會自動生成一個路由表保存每個DDU到CCU之間的通信鏈路；當CCU訪問某個DDU時，調取該路由表中的路由信息發送給相應的DDU，DDU會根據路徑信息發送數據給CCU。路由最大長度為4跳。
組網過程如下：
1. 上位機發送一條組網命令給CCU；
2. CCU收到組網命令后，應答上位機，并發出組網命令；
3. 等待整個組網過程完成，CCU會發送組網完成的命令給上位機；
4. 上位機對網絡的每個DDU進行訪問，若訪問失敗，表示該DDU入網失敗，進行記錄；
5. 整個網絡DDU訪問完畢后，針對未入網的DDU，進行分析，在合適的位置增加DDU，重新組網，完成整個網絡的覆蓋。
注意事項：
1. DDU的分布密度應盡可能適中、分布均勻、以CCU為中心，ID
號從小到大依次展開分布；
2. 若在某一區域出現盲區，則適當?shù)脑黾覦DU的路由點來覆蓋；
3. 具體的應用需要對CCU進行編程：（本公司會根據不同的應用進行CCU的編程）
1> 所有用戶設備的物理地址和DDU的邏輯地址映射到CCU中；
2> CCU需要接收來自上位機的命令，才會啟動網絡的組建；
3> 數據訪問階段，CCU需要根據上位機的不同訪問命令完成對指定DDU的訪問；
4> 對DDU進行訪問時，當?shù)谝粭l路徑訪問失敗時，應自動選擇第二條路徑，當?shù)诙䲢l路徑失敗，選擇第三條路徑，若第三條路徑訪問失敗，則返回訪問失敗信息給上位機。
4.用戶編程應注意：
1> JZ896A/B網絡路由長度最多為3級，用戶編程時要考慮路由延時，兩個DDU之間的訪問時間間隔不小于8s；
2> 為了提高系統的穩定性，應該考慮定期重建路由；
3> 每次傳送的數據量小于40個字節。
用戶天線選擇
© 備注：我公司保留未經通知隨時更新對本說明書的最終解釋權和修改權！
