楊興媚
江蘇安科瑞電器制造有限公司 江蘇江陰 214405
1 概述
隨著中國城市化進程的推進、經濟的發展，我國建筑能耗總量呈持續增長的態勢，并且增長速度有越來越快的趨勢。如果任由建筑能耗照此速度增長，必然給中國能源供應安全帶來極大的壓力，因此建筑節能勢在必行。
Acrel-5000建筑能耗分析管理系統的能耗數據采集方式包括人工采集方式和自動采集方式。通過人工采集方式采集的數據包括建筑基本情況數據采集指標和其它不能通過自動方式采集的能耗數據，如建筑消耗的煤、液化石油、人工煤氣等能耗量。通過自動采集方式采集的數據包括建筑分項能耗數據和分類能耗數據，由自動計量裝置實時采集，通過自動傳輸方式實時傳輸至數據中心。
2 參照標準
GB50052-2009 供配電系統設計規范
GB50054-2011 低壓配電設計規范
IEC 61587 電子設備機械結構系列
（并參考國家電網公司2009年發布的《智能變電站智能控制柜技術規范》）
DL/T 698 電能信息采集與管理系統
DL/T 698.1-2009 第1部分： 總則
DL/T 698.2-2010 第2部分： 主站技術規范
DL/T 698.31-2010 第3.1部分：電能信息采集終端技術規范-通用要求
DL/T 698.35-2010 第3-5部分：電能信息采集終端技術規范-低壓集中抄表終端特殊要求
DL/T 698.41-2010 第4-1部分：通信協議-主站與電能信息采集終端通信
DL/T 698.42-2010 第4-2部分：通訊協議-集中器下行通信協議
DL/T/814-2002 配電自動化系統功能規范
GB/T/3047.1 面板、架和柜的基本尺寸系列
GB2887 計算站場地技術條件
[2008]114號文件：
1：分項能耗數據采集技術導則
2：分項能耗數據傳輸技術導則
3：樓宇分項計量設計安裝技術導則
4：數據中心建設與維護技術導則
5：建設、驗收與運行管理規范

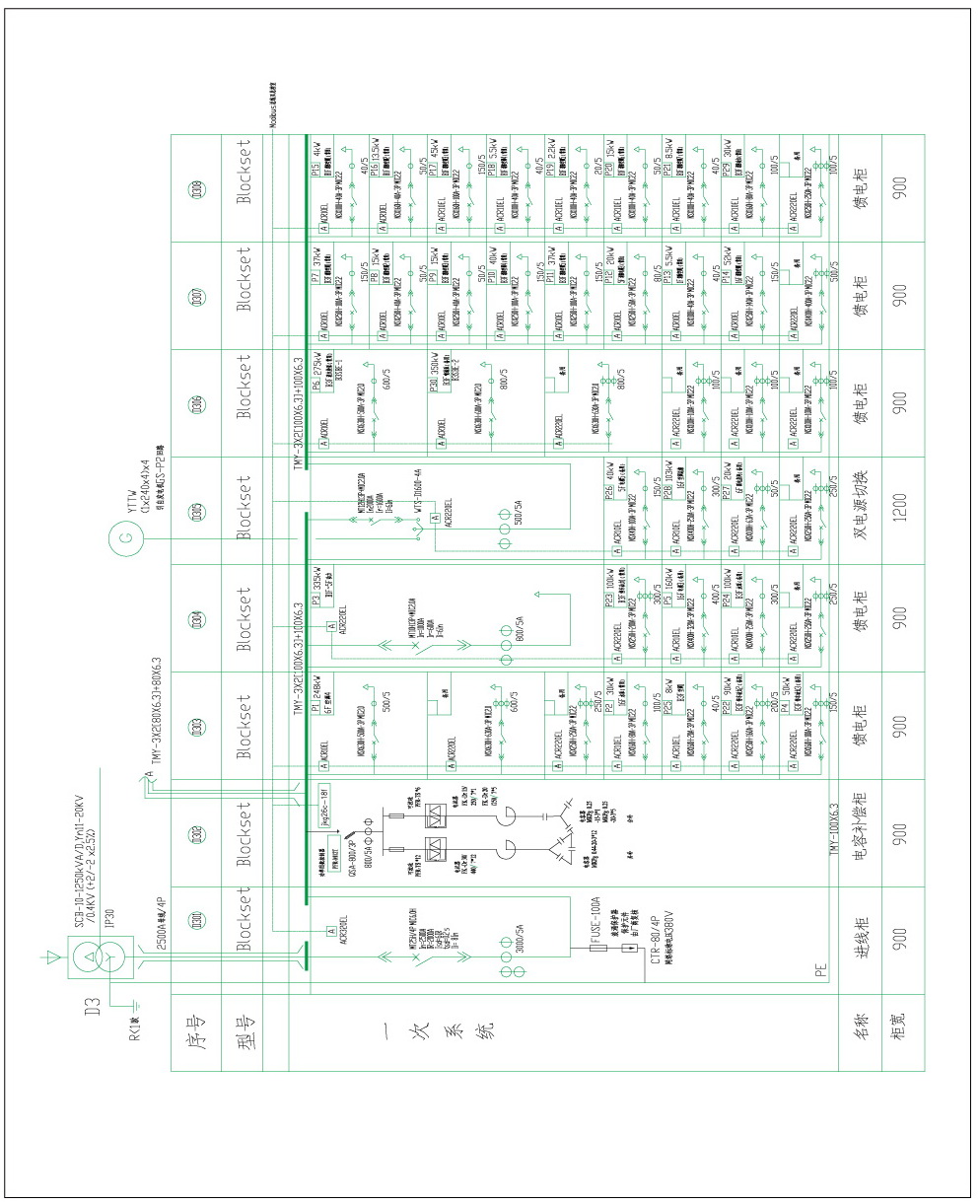

3 結構圖

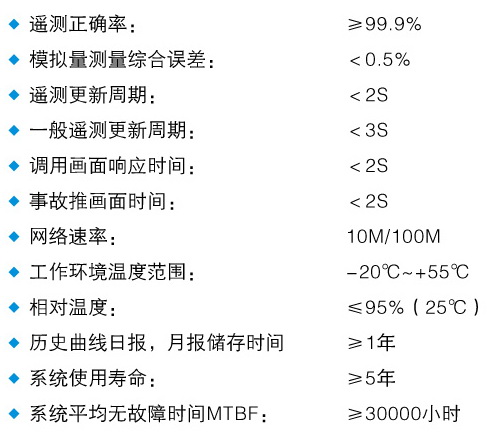

4 系統設計參數

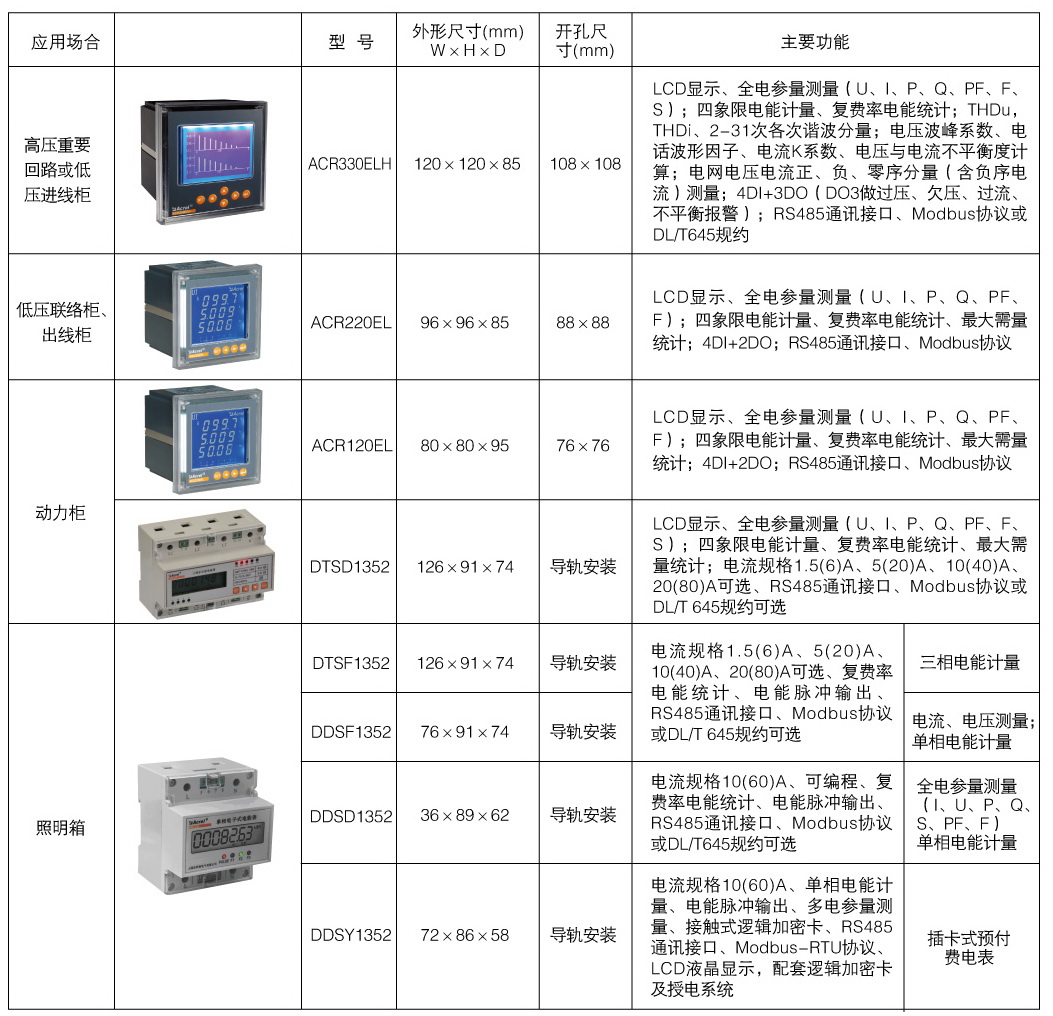

7 典型方案
|
