蘇州金雞湖大酒店位于蘇州東隅，金雞湖和獨墅湖這兩大天然湖泊之間，南臨獨墅湖，西傍國際標準建設總面積達1.25平方公里的27洞高爾夫球場；酒店位置獨到，匯蘇州地利，納長三角之勢。　酒店由一棟總統樓、4棟部長樓及一棟商務酒店主樓組成（商務酒店將于2007年開業）。酒店匯集國際一流設計經營團隊，從別致景觀設計到酒店內裝的競艷演繹，先進現代的配套設施，佐以東方精致的私人尊貴服務；國際頂尖之森林花園式酒店，儼然在眼。

金雞湖大酒店占地面積約35公頃，毗鄰按國際比賽標準建設的27洞高爾夫球場，三面臨水，四面環景，有著極其開闊的視野和豐富的景色，5棟別墅與周圍的園林風景融為一體，淡雅而高貴。由酒店前往蘇州商業區、觀光景點和娛樂場所都極其便捷，酒店每幢別墅都有其獨特的裝飾風格，可以滿足不同客人的需求。非同一般的藝術品位和獨具特色的用戶友好技術，客人可在此盡情品味東方的奢華藝術。每間豪華套房的裝飾將現代與古典的風格交相輝映。房間內配置了VOD點播器、家庭影院、有線/無線高速因特網接入。同時，國際標準的超大棕墊（寬2.2米、長2米）、寬敞的大理石浴室配備按摩沖浪浴缸、熱帶雨淋，讓每一位客人都能感受到像在家一般的溫暖與舒適。此外，承接各類大型會議、新聞發布會或宴會，金雞湖大酒店都有著得天獨厚的優勢，眾多風格各異的會議大廳，使活動的策劃者有著更多的選擇。

由于星級酒店用電量比較大，并且為響應國務院制定的一系列促進節能減排的政策措施，更好的對配電系統進行電能管理。因此建立了后臺電能管理系統，對配電進行智能化管理。本項目為金雞湖大酒店地下變電所電能管理系統。根據配電系統管理的要求，需要對金雞湖大酒店地下變電所內的低壓配出線進行電力監測，以保證用電的安全、可靠和高效。

Acrel-3000型低壓電能管理系統，充分利用了現代電子技術、計算機技術、網絡技術和現場總線技術的最新發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網運行的遠程監測和集中電能管理。

本電能管理系統主要由地下室一個變電所進行變配電管理，整個地下變電所提供金雞湖大酒店全部酒店客房、娛樂休閑、辦公及后勤用電。高壓電纜進線由外邊開閉所引來，并且監控值班室設置在地下一層監控室，且緊靠變電所。因此，為實現對整個金雞湖大酒店電力系統的實時監測及對各區用電的電能管理，在值班室設立了監控中心，基于Acrel-3000的電能管理系統后臺，實現對整個配電系統的實時監測與電能管理。

本電能管理系統主要實現金雞湖大酒店地下變電所的20/0.4kV配電系統的用電監測與電能管理；監測范圍為地下變電所的高壓兩路進線，T1、T2變壓器的低壓進線柜、聯絡柜、饋線柜中的智能電力儀表，從而實現遠程實時監測和電能管理。該系統總計有99只儀表（其中包括4只ACR230ELH諧波儀表，93只ACR系列智能儀表，2只變壓器溫控儀），分8條總線，由于變電所與值班室相距較近，并且較為集中，所有采用變電所內自行組網，然后直接接入監控主機的方式，實該現場總線上儀表與監控主機的數據連通。

系統主要采用分層分布式計算機網絡結構，如圖1所示：站控管理層、網絡通訊層和現場設備層^[1]。



1）站控管理層

站控管理層針對電能管理系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如工業級計算機、打印機、UPS電源等組成。電能管理系統軟件具有良好的人機交互界面，對采集的現場各類數據信息計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況。

監控主機：用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。

打印機：系統召喚打印或自動打印圖形、報表等。

UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行，提供足夠的時間進行數據存儲。

   2）網絡通訊層

通訊層設備為Nport5630-16串口服務器。該層是數據信息交換的橋梁，負責對現場設備回送的數據信息進行采集、分類和傳送等工作的同時，轉達上位機對現場設備的各種控制命令。

通訊介質：系統主要采用屏蔽雙絞線，以RS485接口，Modbus通訊協議實現現場設備與上位機的實時通訊。

3）現場設備層

現場設備層是數據采集終端，主要由智能儀表組成，采用具有高可靠性、帶有現場總線連接的分布式I/O控制器構成數據采集終端，向數據中心上傳采集的數據。智能電力儀表擔負著最基層的數據采集任務，其監測的數據必須完整、準確并實時傳送至監控主機。

以上網絡儀表均采用RS485接口和Modbus-Rtu通訊協議，RS485采用屏蔽線傳輸，一般都采用二根連線，接線簡單方便；通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻只能發送或接收數據，數據最高傳輸速率為10Mbps。RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾能力增強，總線上允許連接多達32個設備，最大傳輸距離為1.2km。

本項目對于高壓進線及出線回路的監測采用安科瑞的ACR230ELH多功能諧波儀表，其是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的網絡電力儀表，它能測量所有常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度、并可監測電壓、電流的2-31次諧波分量等多種電參量。并且本儀表帶有4路光電隔離開關量輸入接點和2路繼電器控制輸出接點，這些接點可以配合智能斷路器實現斷路器的遙信、遙控操作。該系列網絡電力儀表主要應用于變電站自動化、配電網自動化、小區電力監控、工業自動化、能源管理系統及智能建筑等領域。

對于其他的配電柜出線回路，采用的都是ACR220E智能電力儀表，ACR220E智能電力儀表，為嵌入式安裝，可安裝在動力箱或低壓出線柜門板上，面板尺寸為80mm×80mm，規格為220/380V、5A，電流經互感器接入，精度0.5級，廣泛應用于高、低壓進線柜、聯絡柜、出線柜、動力柜等場合，帶RS485接口，Modbus通訊協議^[2]。

數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Epi、遠程設備運行狀態等數據。

數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。

系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，CAD圖形顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數，畫面定時輪巡切換；畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等。

歷時事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，您可以根據自己的要求和查詢條件方便定位您所要查看的歷史事件，為您把握整個系統的運行情況提供了良好的軟件支持。

主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。

負荷趨勢曲線功能主要負責定時采集進線及重要回路電流和功率負荷參量，自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況。點擊畫面相應按鈕或菜單項可以完成相應功能的切換；可以查看實時趨勢曲線或歷史趨勢線；對所選曲線可以進行平移、縮放、量程變換等操作，幫助用戶進線趨勢分析和故障追憶，為分析整個系統的運行狀況提供了直觀而方便的軟件支持。

報表管理程序的主要功能是根據用戶的需要設計報表樣式，把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用定時保存、打印或者召喚保存、打印模式。同時本程序還向用戶提供了對生成的報表文件管理功能。報表具有自由設置查詢時間實現日、月、年的電能統計，數據導出和報表打印等功能。

上位機軟件為Acrel-3000電能管理系統組態軟件，該軟件是對現場電參量數據進行采集與監測的專用軟件，最大的特點是能以靈活多樣的“組態形式”而不是編程方式來進行系統集成，它提供了良好的用戶開發界面和簡捷的工程實現方法，只要將其預設置的各種軟件模塊進行簡單的“組態”，便可以非常容易地實現和完成對現場數據的采集與監測功能。Acrel-3000電能管理系統具有友好的人機交互界面，可實時和定時采集現場設備各電參量及開關量狀態，并將采集到的數據上傳給監控主機進行實時顯示與存儲。系統還提供了實時曲線和歷史趨勢曲線分析，符合用戶設計需要的報表、事件記錄和故障報警等功能[3]。整個系統可以實現所有回路用電量的采集和統計，實現了遠程自動抄表、電力監測與電能管理功能。

現場儀表測量并采集回路數據信息，上位機軟件再對現場儀表的數據進行定時或周期采集并存儲，可以自由設置采集的時間周期，最小的系統支持的采集周期。可以隨時查看任一表計的瞬時表值、累計量等信息，記錄時間間隔內電力儀表的電壓、電流、功率因數和有功電度等。這些參數信息可以自動保存到數據庫中，便于查詢。

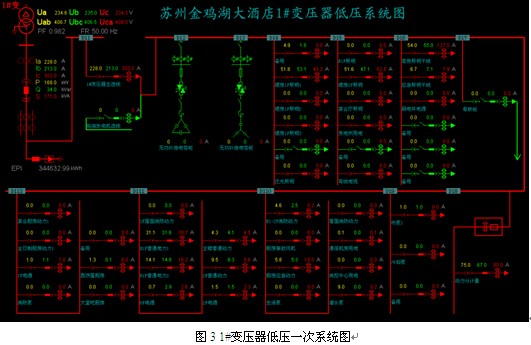

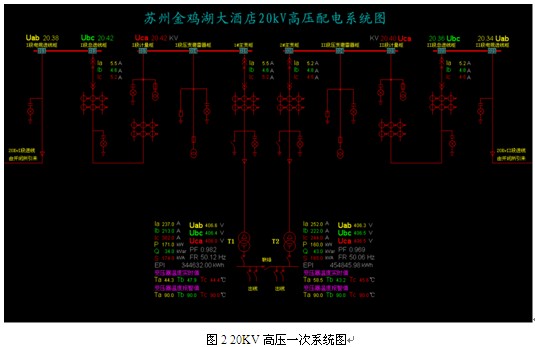

系統具有友好的人機界面，便于普通的現場值班人員查看并記錄相關信息，系統一次圖（如圖2、圖3）不僅顯示了線路的開關狀態，還實時顯示電壓、電力、有功電度等重要的電力參數。所有數據信息都定期的保存到數據庫中。

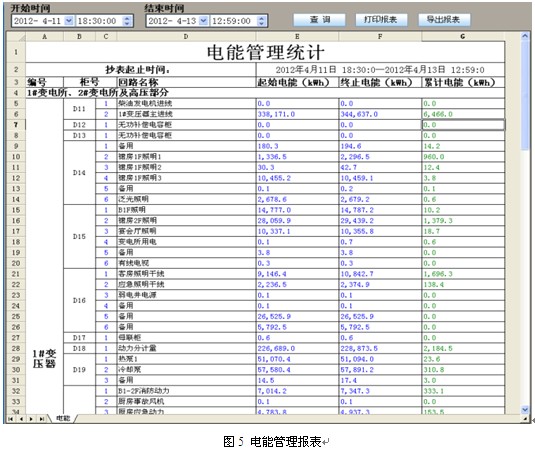

系統對所有采集到的數據都能實時的顯示，并保存到數據庫中，因此可以手動查詢每個回路的所有實時及歷史電參量數據，并以表格的形式展現給用戶，便于打印、保存。如圖4所示。

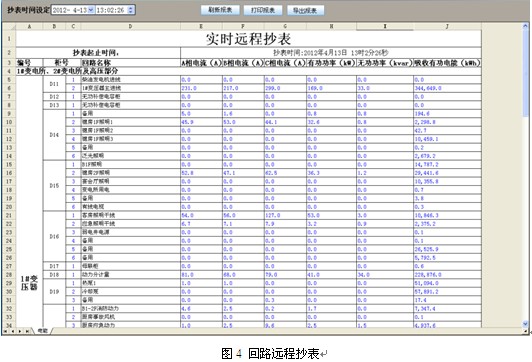

系統采集的有功電度數據，按照回路名稱的不同，自動生成日報表、月報表和年報表并有報表打印功能，并可對某一回路的某一時間段內的用電量進行查詢與打印，同時這些報表也能以Excel的格式導出。如圖5所示。

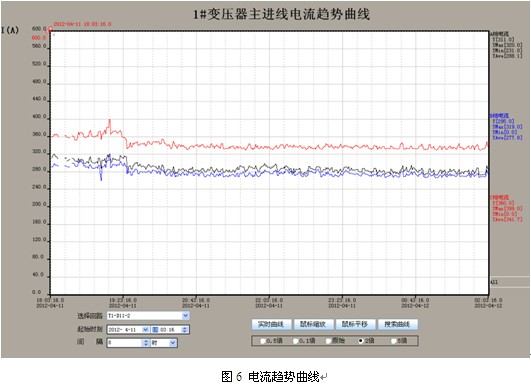

本系統對于重要回路，不僅可以對電流進行實時顯示與監測，并可以根據保存的歷史數據做成趨勢曲線，可以查看實時和歷史變化趨勢，預測電力負荷容量，并可對電力故障進行查詢，保證電力負荷的安全運行。如圖6所示。

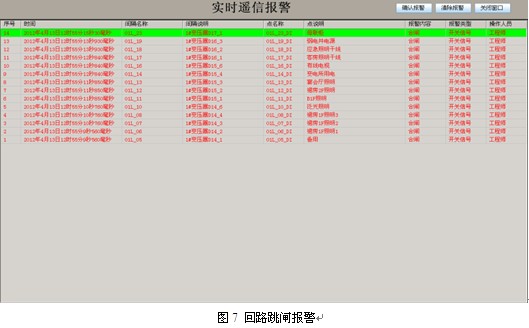

主要用于查看歷史報警信息；幫助用戶進行事故查詢與追憶；支持歷史查詢，打印等功能。實時報警信息會即時彈出，提醒用戶所進行的操作。并對所有操作具有自動事件記錄功能。如圖7所示。

隨著智能建筑的發展及電力的廣泛應用，對智能建筑的配電系統的智能化集成管理已成為國家機關辦公建筑及大型公共建筑智能化建設的必然趨勢，本文介紹的基于Acrel-3000的電力監測與電能管理系統，不僅可以實時顯示電力運行狀態及用電狀況，還能對數據進行分析處理，以用戶適用的方式展現出來，滿足用戶的需求，實現對采集數據的分析、處理，其生成各種電能報表、分析曲線、圖形等，極大的方便了用戶的使用，便于配電系統的實時監控與電能的遠程抄表與分析研究，為智能建筑的節能技術提供參考。
