摘要：本文介紹基于Acrel-3000電能管理軟件和網絡電力儀表而設計實現的一套分散式采集和集中管理的配電自動化系統，系統實現了配電網絡在監控室中智能管理的功能，省去了值班人員現場操作的繁瑣性，提高了供電質量和管理水平，具有簡明實用、投資少等優點。
關鍵詞：114號文件；網絡電力儀表；應用；智能
0 引言
隨著電力行業市場化改革的推進，電能計量裝置異常問題越來越受到人們的重視，但是原有的電能計量監測方法已不能適應形勢需要。傳統電能計量監測手段存在的不足說明，我們有必要采取新的、自動化和信息化程度較高的監測方式，以提高電能計量監測工作水平，控制電能計量裝置異常問題，挽回電力企業的損失。利用安科瑞公司網絡電能管理儀表和Acrel-3000組態軟件，可實現工業區高低壓變電所的用電數據集中管理。對于提高供電系統的可靠性和經濟運行指標，促進供電系統管理的科學化、現代化，有著非常重要的現實意義。
下面介紹一下Acrel-3000電能管理系統在上海金陵金橋工業園區的應用。
1 項目介紹
“金領之都”是由上海金陵股份有限公司傾力打造的集辦公、研發、商務配套和企業總部于一體的多功能全方位的大型綜合性服務園區。園區位于金海路以南，新金橋路以北，曹家溝以東，屬金橋出口加工區金橋板塊。外加西側的陸家嘴金融貿易區，北側的外高橋保稅區以及南側的張江高科技園區的板塊縱橫支援，使得“金領之都”倍添生機。
2 用戶需求
對上海金陵金橋工業園區配電系統管理需求進行詳細分析，得出客戶需求結論如下：
本監控系統主要實現對上海金陵金橋工業園區的四個配電房和各棟樓宇的若干個回路進行監測；監測范圍為3#、4#、5#、6#配電間的進線柜和饋線柜，6#、7#、9#、12#、13#、14#、15#、16#、17#、18#、19#、20#、21#、22#、23#、24#、25#、26#、27#、28#、29#、30#、31#樓配電柜所安裝的安科瑞電力儀表。
3 設計方案
根據可靠性和高效率配電管理的要求，以及實用性，安全性，實時性，穩定性，可擴展性和易維護性的原則，上海安科瑞電氣股份有限公司對上海金陵金橋工業園區智能配電系統的改造提供如下設計方案
3.1參考標準
系統的設計滿足以下所列制造和試驗標準：
ISO/IEC11801 《國際綜合布線標準》
JGJ/T 16-92 《民用建筑電氣設計規范》
GB/J63-90 《電力裝置的電測量儀表裝置設計規范》
GB/T13730 《地區電網數據采集與監控系統通用技術條件》
GBJ63-93 《電力裝置電測量儀表裝置設計規程》
GB50254/59-96 《電氣裝置安裝工程施工及驗收規范》
IEC-61131-3 《圖形可編程標準》

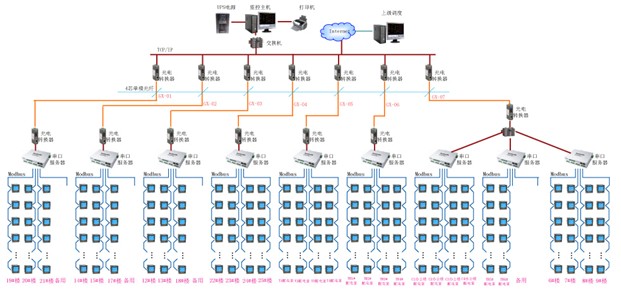

3.2組網結構圖拓撲圖
3.3儀表，通訊線纜，交換機及串口服務器選型
對上海金陵金橋工業園區管理方提出的需求和我們確定的組網方案，站控管理層設備層采購華北工控的工業主機，三星19寸顯示器，SANTAK的UPS；網絡通訊層使用MOXA的NPORT5630-8串口服務器和MS1102的光電轉換器以及3C16470的網絡交換機；現場設備層采用安科瑞公司PZ96-E4系列網絡電力儀表，總線鋪設屏蔽雙絞線，以滿足系統組網的要求。
4 項目管理
安科瑞電氣股份有限公司在明確用戶需求，確定設計方案之后，對整個項目的整體管理制定了嚴格的管理計劃：首先制定了項目章程，正式授權李功為此項目的項目經理，此項目啟動；其次，制定了初步的項目范圍說明書和制定了項目管理計劃，確定此項目分兩步走，初期朱文龍負責現場線路的鋪設，同步由李功根據甲方提供的一次系統圖完成軟件的初步開發，中期現場通電后，李功完成軟件現場調試；后期，由才之強完成軟件收尾；再次，指導和管理項目的執行和監督和控制項目，由公司項目實施部定期回了解訪項目的實施情況；最后，對項目的整體變更由項目的變更評審委員會進行嚴格評審和完成項目過程中的所有活動，以正式結束此項目。
5 系統功能
上位機軟件采用Acrel – 3000電力監控軟件，通過軟件進行設備配置、數據庫變量配置、界面設計等，完成了在上位機軟件監控及電能管理的功能。

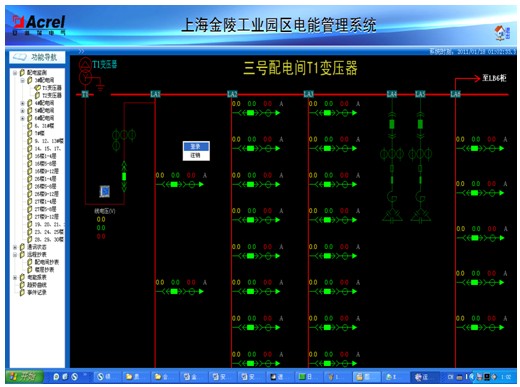

5.1. 一次圖顯示：Acrel – 3000軟件通過中間采集設備采集現場電力監控儀表數據，并在系統一次圖顯示出來。如下圖所示，各個回路三相電流、三相電壓、有功功率、無功功率、功率因數、有功電能等電參量實時刷新顯示，能直觀反映該系統各進出線回路運行狀況。

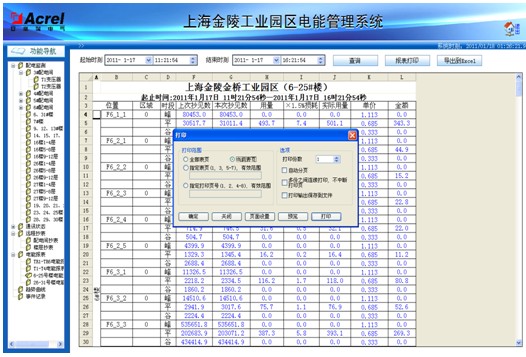

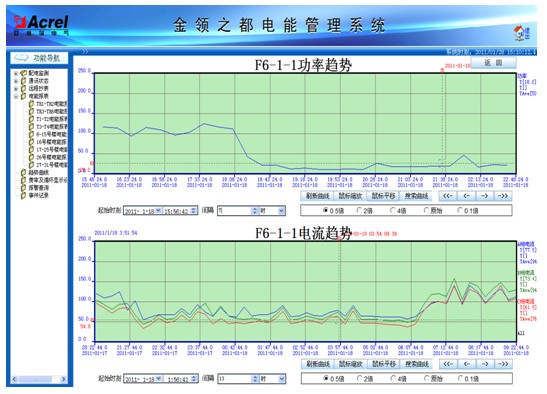

 5.2. 遠程抄表查詢：各個配電室各個回路按照時間段進行歷史數據查詢。選擇回路后，可選擇時間間隔、時間長度對該回路進行歷史數據精確查詢，包括電壓、電流、功率、功率因數和電能等常用數據。查詢結果可導出成EXCEL表格進行保存，也可打印保存 5.3趨勢曲線：功率實時趨勢顯示及歷史趨勢查詢功能。選擇回路后，該回路實時趨勢曲線會不斷刷新，選擇“起始時間”可查看該回路歷史趨勢曲線，選擇“時間長度”可查看歷史日、月、年趨勢曲線，能更加直觀反映該回路運行情況。
 6 項目實施后的效果分析 實現數據集中采集,降低管理費用：可以實現各種電參量數據的集中采集記錄,集中數據分析,減少分支變電所數據的沉淀，集中信息反映。
兼容性和可擴展性分析：Acrel – 3000電能管理系統充分考慮了與BA系統之間的互連互通，避免成為信息孤島，只要稍做調整即可與正在實施或即將實施的樓宇自動化系統對接，可以充分保護企業的投資。
保持數據的原始性，防止被修改：原始的由現場電工抄表后送交管理層的方式,增加了因數據抄送過程中被修改而使領導讀臟數據的幾率，Acrel – 3000電能管理系統保持了數據的原始性，便于領導層了解真實的數據。
7 結束語
本文以Acrel-3000智能電能管理系統的三層網絡拓撲結構為核心，分析了網絡拓撲結構的選型，以及Acrel-3000電能管理系統的功能和性能指標。在電力監控系統中，配置網絡電力儀表具有實施簡明、投資少等顯著優點，可以方便和實時地監控配電系統的運行狀態，對現場的用電設備進行統一管理，免去工作人員到現場記錄的繁瑣工作，系統對各種用電設備的歷史運行數據和狀態進行管理分析，便于維護人員明確設備狀況，制定詳細的設備維護計劃，減少工作人員，提高效率。
參考文獻
[1]《電力電測數字儀表原理與應用指南》，任致程、周中，中國電力出版社
|
