摘要：本文介紹基于Acrel-2000電力監控軟件和電力監控儀表，設計并實現了一套分散式采集和集中控制管理的自動化數據采集系統。系統實現遠程精細化和實時性數據采集，避免人工采集數據的偏差，提高了供電質量和管理水平，具有簡明實用、投資少等優點。
關鍵詞：電力監控軟件；WEB發布功能；Internet瀏覽器
0 引言
配電自動化，是指利用現代化的通信技術，電子技術，計算機技術及網絡技術，結合實際電力設備，將配電網的檢測，控制，計量和供電部門的管理工作很好的融合在一起。
配電自動化系統包括很多部分，其中配電監測是配電自動化系統的一個非常重要的組成部分。其主要功能包括：數據采集和監控（SCADA），配電網運行管理，用戶管理，地理信息系統（GIS）等。隨著計算機技術，網絡技術和通信技術的飛速發展，我國電力行業正朝著信息化程度更高的方向發展，各種先進的信息技術正逐步應用于配電自動化監測系統當中。
本文以哈飛復合材料制造中心電力監控系統為例子，簡單介紹以下變電站的配電自動化監測系統。
1項目介紹
哈爾濱哈飛空客復合材料制造中心新廠房于2009年6月破土動工，規劃總面積為80,000平方米。其中包括工業區、技術區、清潔區、辦公區和其它輔助設施。
新廠房主要用于空中客車A350XWB復合材料零部件的生產，包括方向舵、升降舵、19段維護艙門和部分機腹整流罩。復合材料制造中心完全采用空客的工藝流程與標準，采用高技術水平生產工藝并配備所需的各項先進設備，包括：自動鋪帶機、熱壓罐、自動切邊機、無損探傷設備等。
安科瑞電氣股份有限公司，負責完成哈爾濱哈飛空客復合材料制造中心電力中心兩個配電室各回路電力參數的實時監測。
2用戶需求
客戶對電力監控系統提出以下要求：首先要實現對電流，電壓，功率等基本電參量遙測及電參量越限報警，一次主接線圖界面顯示；其次，要具備歷史數據的查詢，電流曲線趨勢的實時以及歷史查詢功能，事件記錄，系統運行異常監測，故障報警及操作記錄；再次，要具備報表查詢與打印；系統負荷實時、歷史曲線，用戶權限管理主要功能；最后，在電力中心兩個配電室各配置電力監控軟件一套，兩個配電室通過電力監控主機的Internet瀏覽器互相瀏覽彼此配電室的電力監控畫面。
3 設計方案
3.1參考標準
ISO/IEC11801 《國際綜合布線標準》
GB/50198-94 《監控系統工程技術規范》
GB/J63-90 《電力裝置的電測量儀表裝置設計規范》
GB/T13730 《地區電網數據采集與監控系統通用技術條件》
GB2887 《計算站場地技術要求》

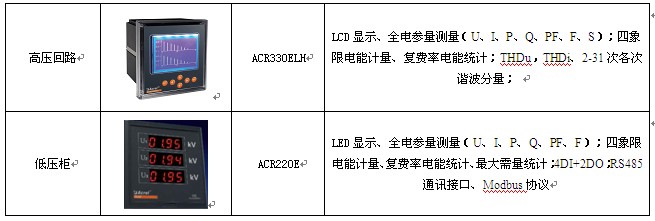

3.2儀表選型

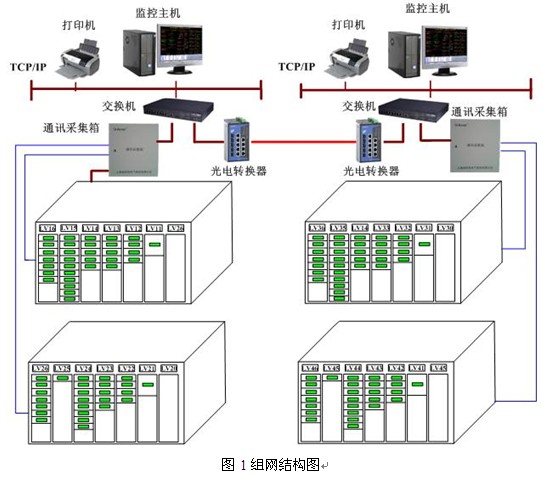

3.3組網結構圖
1#和2#配電室通過一根單模四芯光纖互聯組成局域網，配合安科瑞公司Acrel-2000組態軟件的WEB發布功能，實現互相瀏覽彼此配電室的電力監控畫面，系統組網畫面如下：
4 系統功能

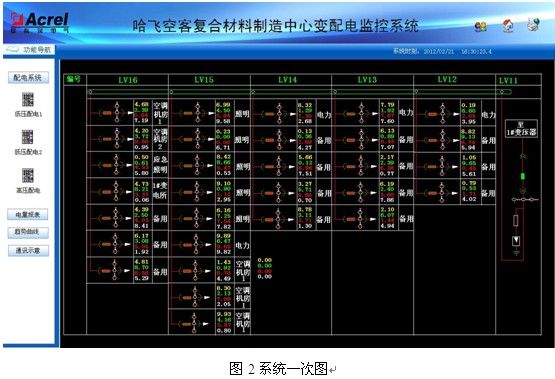

4.1 0.4KV一次系統圖
系統一次圖：直觀地顯示低壓系統各回路的狀況，并實時顯示三項電流和三項總功率信息。

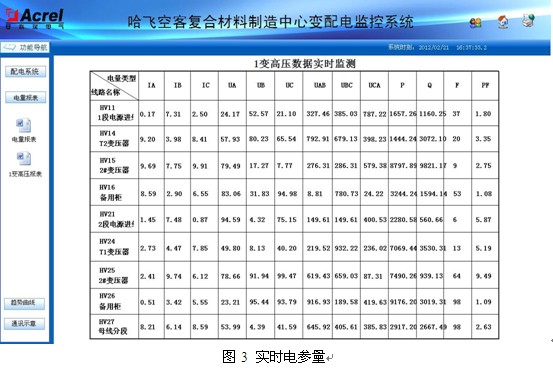

4.2 10KV一次系統圖
實時電參量：10KV各回路三相電流、電壓、功率、頻率、電能數據。

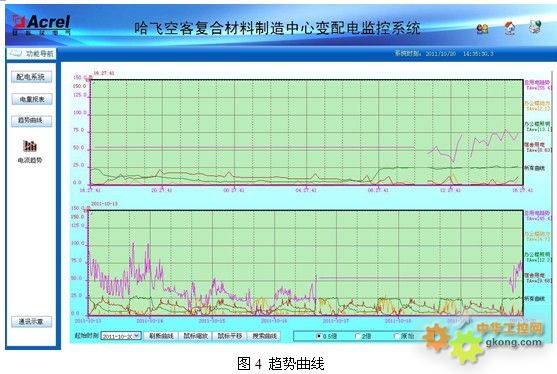

4.3 趨勢曲線：各進線回路及重要出線回路電流負荷趨勢曲線。
5 給客戶帶來效果：實施前和實施后
|
項目 |
實施前 |
實施后 |
|
1、實時性 |
人工抄錄，1天2次，各回路時間不統一，可對性差 |
計算機實時采集，50mS一次，可比性強 |
|
2、存儲管理 |
紙質記錄，查詢時翻箱倒柜，年久易失，數據日期管理復雜 |
計算機存儲，數據可存儲10年以上，查詢速度快，只需鼠標一點，迅速準確。 |
|
3、整體分析 |
各個時段用電量以及各個回路用電橫向和豎向無法對比 |
通過曲線分析，峰平谷時段對比明顯，便于削峰填谷，而且三相用電的調配相對均衡。 |
|
4、數據安全 |
分散管理，手工定時備份，對連續數據備份不準確 |
同步集中管理，系統自動即時備份，數據完全自動最新備份 |
|
5、設備管理 |
各個抽屜柜回路通斷電要現場去查看，斷電時無報警 |
通過后臺一次系統圖清晰展示，回路跳閘時，后臺自動記錄，并伴隨自動報警 |
|
6、負荷調整 |
調整三相回路負荷平衡比較困難 |
實時管理分配各個回路電流任務，使三相電流平衡，日志記錄 |
6 結束語
本文的配電自動化監測報警系統功能平臺，實現的是基于B/S結構模式下的一種監測軟件，在電力監控系統中配置網絡電力儀表，方便實時地監控配電系統的運行狀態，對現場的用電設備進行統一管理，免去工作人員到現場記錄的繁瑣工作，逐步提高配電自動化監測的水平。
參考文獻
[1]《電力電測數字儀表原理與應用指南》，任致程、周中，中國電力出版社
|
