遠程穿透為客戶建立了方便快捷的技術支持方案，無論您的產品在任何地方，只要一條電話線，您隨時可以在本地進行技術支持和服務。
1. 應用架構

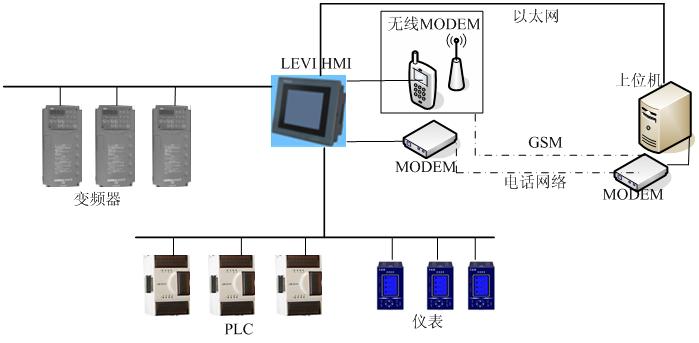

維控LEVI系列HMI提供的遠程穿透配置簡單，功能實用，其應用架構如下：
在該架構中，LEVI HMI處于所有設備的中間，主要起到一個橋接的作用。通過電話、GSM、以太網等網絡形式，上位機可以隨時與遠程的PLC、變頻器、儀表等設備進行通信、調試，效果和在本地調試一樣。這樣有效的減少了維護成本與時間。
2. 應用方案1

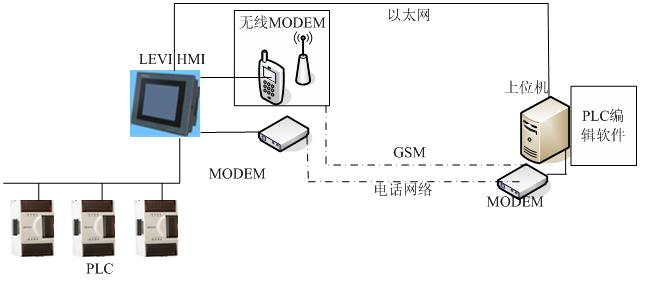

本方案中，本地PC機可通過如下方式與遠程HMI連接：
外置Modem-外置Modem，電話網絡，連接遠程HMI
外置Modem-無線Modem，透明傳輸，連接遠程HMI
以太網，TCP/IP
使用該方案，需要用維控的“通訊助手”軟件進行撥號。撥號完成后，在PC機上運行PLC的編輯軟件（如三菱的GX Develop），可如同本地操作一樣操作遠程PLC。如果遠程機器出現故障，可將PLC里的程序及數據讀出來，第一時間拿到現場信息，為您的快速反應建立良好的基礎，同時也節省了您的維護費用。
使用該方案，可以隨時遠程下載PLC及HMI的程序，也可以調試新的程序，方便您的后期維護。
3. 應用方案2
使用本方案，在本地PC機上運行維控的“通訊助手”軟件，撥號連接到遠程的HMI，或用以太網連接到遠程HMI。之后，你可以使用“通訊助手”軟件，隨時監控或修改遠程變頻器或儀表，更好的獲取、分析、修改現場信息，方便您的后期維護。如果HMI的畫面或功能需要升級，您也可以使用“通訊助手”軟件進行升級。
本方案中，本地PC機可通過如下方式與遠程HMI連接：
外置Modem-外置Modem，電話網絡，連接遠程HMI
外置Modem-無線Modem，透明傳輸，連接遠程HMI
以太網，TCP/IP
|
