儀表外形尺寸與盤面開孔尺寸（單位：mm，盤面厚度：1.0~5.0mm）
|
儀表外形尺寸 |
盤面開孔尺寸 |
|
48×96 96×48
|
|
|
|
96×96
|
|
|
|
儀表外形尺寸 |
盤面開孔尺寸 |
|
80×160 160×80
|
|
|
|
|
|

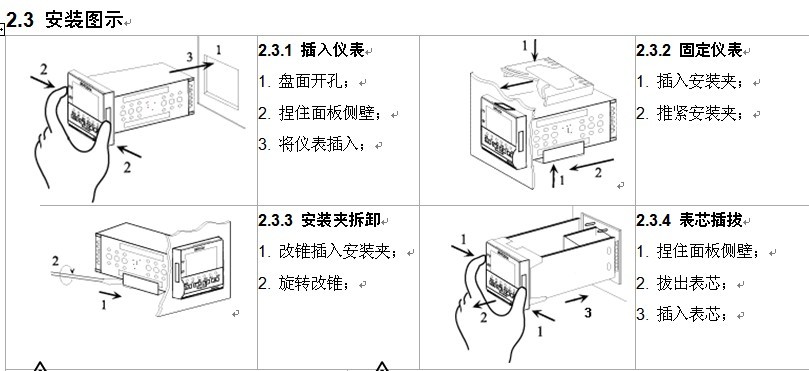

2.3 安裝圖示
|
|
2.3.1插入儀表
1. 盤面開孔；
2. 捏住面板側壁；
3. 將儀表插入； |
|
2.3.2 固定儀表
1. 插入安裝夾；
2. 推緊安裝夾； |
|
|
2.3.3 安裝夾拆卸
1. 改錐插入安裝夾；
2. 旋轉改錐； |
|
2.3.4 表芯插拔
1. 捏住面板側壁；
2. 拔出表芯；
3. 插入表芯； |
|
注意：
· 本表后部端子防護等級IP20；
· 安裝夾拆卸時不要過于用力，
否則會造成結構性的損壞。 |
警告：
· 為防止觸電或出現故障，只允許專門的技術人員插拔表芯；
· 為防止觸電或出現故障，拔出表芯前必須關斷儀表電源；
· 為防止受到傷害或出現故障，請不要觸摸儀表里的電路板。 |
|
|
|
|
|
3. 接線
3.1 接線警告
1. 接線安裝必須要由專門的技術人員來完成；
2. 接線時，要確保本儀表電源未接通；
3. 輸入信號線要遠離電源線和負載線，不能在同一電纜槽內，以免噪聲感應；
4. 輸入端子上引入的外部干擾可能會影響本儀表的正常工作，請屏蔽輸入信號線；
5. 接熱電偶輸入時，要選用與熱電偶規格相應的補償導線；
6. 接熱電阻輸入時，要選用低阻值導線（小于10Ω/線），并且3根引線阻值要相等；
7. 接線時用到的所有金屬導線都要符合所在國當地的標準與規范；
8. 端子螺絲擰緊時，扭矩大小要適中，要選用尺寸合適的無焊端子（螺絲尺寸：M3×6，建議扭矩大小為0.4N·m[4kgf·cm]，建議使用Φ5.5mm的叉形接線端子）；
9. 未使用的端子不得接線；
10. 使用繼電器接點輸出時應適當調整控制周期和ON/OFF回差, 避免頻繁動作；
外接感性負載時，請務必連接阻容吸收或壓敏吸收等電路；
信號超過繼電器觸點容量時，一定要使用輔助繼電器進行ON/OFF控制；
11. 在接通電源前，要先確認現場電源電壓與本儀表上的標示值一致。
