●安裝到控制柜

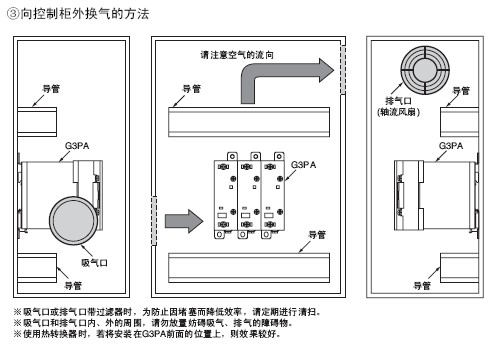

若為密閉柜， 則SSR所產生的熱積聚在內部， 由于SSR的通電能力降低， 還會對其他的電子設備產生不好的影響。使用時請務必在柜的上部和下部設置通風用的孔。以下以G3PA的推薦例進行說明。下述示例僅為標準， 最終使用時請執行④項的「設置后的確認」。
④設置后的確認
上述條件是本公司已確認過的代表例。根據其使用環境也有不同的情況， 需測定最終通電中的環境溫度， 并請確認滿足各型號所規定的「負載電流-環境溫度額定」。
環境溫度的測定條件
(1)控制柜內的溫度作為最高的通電條件， 請在飽和狀態下測定環境溫度。

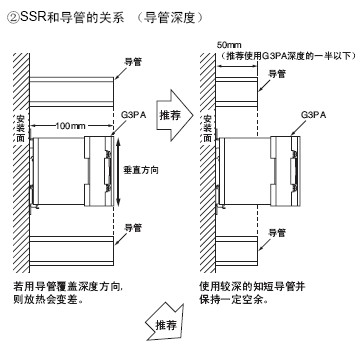

(2)環境溫度測定位置請參見圖1。若在測定100mm距離以內有導管或其他設備時，
請參見圖2。另外， 無法測定側面溫度時， 請參見圖3。
(3)在柜內2層以上安裝SSR時，請測定所有層的環境溫度，并以溫度最高的地方為基準。
但是， 測定條件達不到上述要求時，請另外咨詢。0531-6788 7889
|
|
