一：技術要求
1. 根據設備工藝情況，要求機構所控制的最終目標對象相對定位精度為0.001毫米；
2. 機構具備參數一致性，可穩定的實現批量生產，品質易于測控；
3. 由開環驅動機構所構成的閉環定位效率盡可能高；
4. 性能價格比盡可能高；
二：實現方案和計算

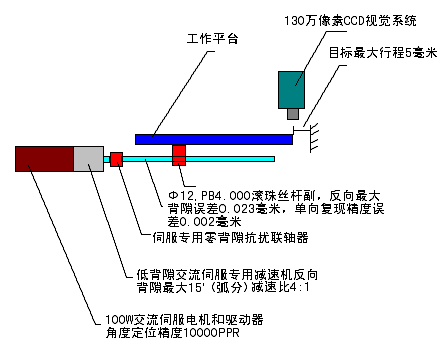

1. 按照技術要求，考慮實現方案如下：
2. 按照以下數據計算負載和電機的慣量比JL/J0:
工作平臺重量 100KG
絲桿有效行程100毫米，導程4毫米，直徑12毫米
減速機減速比 4:1
伺服電機 100W/AC220V/3P
－――――――――――――――
JL/J0=(0.56/16)/0.03=1.2
3. 因負載慣量比遠遠小于5, 因此此系統將實現約150HZ以上的速度環響應頻寬，符合系統快速性要求；
4. 如不考慮平臺機構誤差，自電機到滾珠絲桿螺母最大反向背隙誤差（伺服電機空行程脈沖數）計算：
伺服電機角度分辨率10000PPR
滾珠絲桿最大反向誤差0.023毫米,導程4毫米
減速機最大反向背隙誤差15弧分（1圓周＝360°＝360*60′＝360*3600″）
減速比4:1
―――――――――――――――――――――――――
減速機背隙脈沖＋滾珠絲桿背隙脈沖＝7+230=237脈沖
5. 如不考慮平臺機構誤差，自電機到滾珠絲桿螺母重復定位復現精度（伺服電機復現行程脈沖數）計算：
伺服電機角度分辨率10000PPR，定位精度1PPR
滾珠絲桿重復定位精度0.002毫米，導程4毫米
減速機同向背隙抖動誤差1弧分（1圓周＝360°＝360*60′＝360*3600″）
減速比4:1
―――――――――――――――――――――――――
伺服電機重復定位脈沖＝20
6. 脈沖當量計算（最小步進移動單位）：
伺服電機角度分辨率10000PPR
滾珠絲桿導程4毫米
減速比4:1
――――――――――――――――――――――――――
伺服電機1個脈沖等于0.0001毫米（0.1微米）
7. 動態時間計算
伺服電機最高轉速：3000RPM
伺服電機在3000RPM下移動一個脈沖當量的時間：2微秒
因伺服電機的響應頻寬＝150HZ 遠遠大于2微秒，并考慮到最大背隙脈沖為237,
綜合得出系統閉環響應（未考慮平臺連接機構）動態時間為 6毫秒
如考慮機構的安全性，降低帶寬有利于機構穩定，系統響應時間優于20毫秒；
8. 視覺系統功能分析
因機構及系統機械加工因素、溫度、濕度因素，開環精度無法達到1微米，但機構可分辨且可驅動并可以實現0.1微米的最小步進單位，系統最終依靠CCD視覺系統得以糾正；
三：前述給定條件下精密定位系統機構及其控制技術實現步驟
1. 伺服電機驅動滾珠絲桿副以0.1微米的步進距離移動；
2. 位置脈沖的發出依靠運動控制卡發出AB向脈沖，當A向超前B向90°，電機正傳；當A向滯后B向90°，電機反轉；
3. 當單向運動時，位置脈沖數量和絕對重復定位存在最大20個脈沖的復現誤差；
4. 當電機反向時，存在最大237個脈沖的背隙誤差；
5. 誤差的消除要依賴于CCD視覺系統的閉環控制，整個裝置的最終相對定位精度是由CCD視覺系統來保證的；
四：方案總結
1. 本系統的包含的元件明細清單：
a) 伺服電機驅動器ASD0121LA 3EA
b) 伺服電機 ASMT01L250AK 3EA
c) 伺服電機和驅動器接頭 3套
d) 單卡4軸脈沖輸出運動控制卡 MPC07 1EA
e) 伺服電機編碼器6*2*0.34電纜 18米
f) 伺服電機3*0.75電源動力電纜 18米
g) 伺服電機6*2*0.34控制電纜 6米
h) 伺服電機40*40/ 4:1專用減速機 3EA
i) 伺服電機專用聯軸器 3EA
j) 0.023Φ12*4.000×100毫米滾珠絲桿副 3EA
2. 其它涉及到的元件：
a) 線性導軌
b) 視覺系統
美國BANNER的視覺系統，是一體化視覺系統，通過開發包定制視覺檢測和控制分析程序，下傳到視覺系統后，脫機運行，運行和檢測的數據可以通過網絡接口和PLC或工控機溝通；硬件和傳統的視覺采集板卡＋攝像頭的結構完全不同，這種整體式的結構可靠性和穩定性都非常好；
開發的過程非常簡單，系統也很穩定，大大減小了程序量；
c) 低壓配電系統
d) 高速光電、光纖傳感器元件；
e) 工業控制減速機
f) 軟件開發和應用
3. 本系統是非常成熟的控制模式；
4. 本系統所涉及的元件品質易于保證且可控可測；
5. 本系統交貨期易于保證；
|
