華晨寶馬涂裝車間在線監測系統
用于華晨寶馬涂裝車間在線監測系統中的軟件，主要是為了便于用戶管理現場在線分析儀而開發的一套管理系統。該軟件提供以下功能：
1）身份識別
2）系統流程示意
3）動態顯示監測數據
4）指示分析儀運行狀態
5）設置分析儀運行參數
6）自動生成分析儀運行日志
7）自動生成數據報表
8）數據報表查詢
9）歷史趨勢曲線瀏覽
以上所有功能均支持本地及遠程操作(IE瀏覽器)。
身份識別

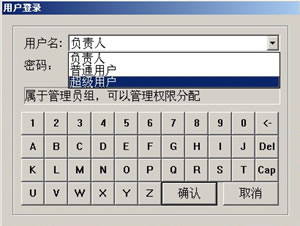

軟件提供三種用戶權限：
普通用戶：無法進入【系統設置】選項，也無法退出軟件(強烈建議用戶以此身份登錄!!!)。
負責人：擁有除超級用戶權限以外的所有功能。
超級用戶：用于調試系統時的特殊選項。
軟件隨數采儀上電工作而自動啟動運行。軟件以普通用戶為默認身份登錄。如果用戶要以其他身份登錄，只需要點擊【用戶登錄】按鈕即可變更權限。當前用戶也可以點擊【修改密碼】按鈕對當前用戶的登錄密碼進行修改。
系統流程示意

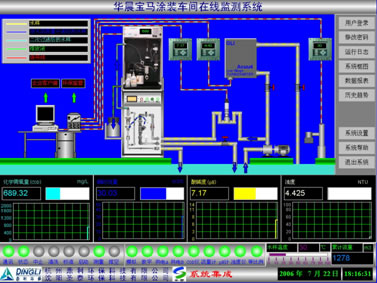

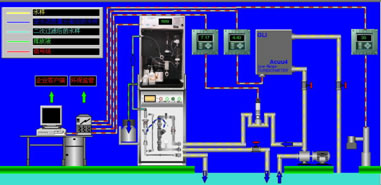

軟件通過動畫，對現場系統構成進行模擬。
該系統主要由以下在線分析儀組成：
1）HACH CODmax型COD在線分析儀
2）HACH U53型在線明渠流量計
3）HACH P53型在線pH計
4）HACH T53/8320型在線濁度儀
流程圖主要向用戶指示出了被測水樣、儀器信號的走向。
動態顯示監測數據

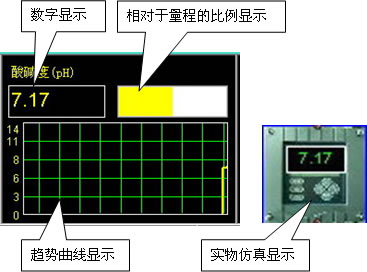

軟件以直觀的四種方式顯示監測參數的測量值：
數字顯示：最為原始，但最為有效的顯示方式。向用戶同步顯示當前分析儀的測量值。
量程比例顯示：以進度條的形式向用戶表示當前測量值相對于整個量程的比例。
趨勢曲線顯示：每分鐘更新一次曲線位置，可以讓用戶不必查閱歷史數據的情況下快速的了解最近時段內監測參數的狀況。
實物仿真顯示：針對相應分析儀在流程圖中所處的位置進行測量值的顯示，令用戶更加直觀的查看數據。
指示分析儀運行狀態

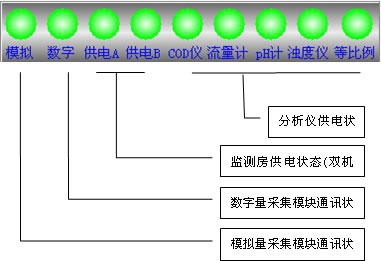

流量計、pH計及濁度儀的運行狀態請進入【系統設置】選項的第二頁進行查看(具體說明請參見后介紹)。
設置分析儀運行參數

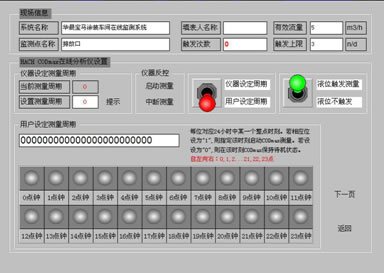

當排放口以溢流、間歇性排放為主時，如果以儀器設定周期進行COD的測量將可能出現儀器進樣測量時排放口卻無水樣的問題。為了解決這一問題，軟件充分利用CODmax強大的Modbus功能，采用“流量觸發”的方式進行COD的測量。

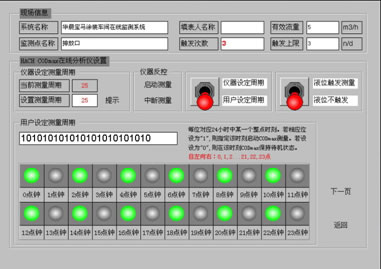

對于連續排放的情況，可以采用“用戶設定周期”+“液位不觸發”的工作方式。需要強調的是，采用“用戶設定周期”后，必須在兩個選項中設定相關參數：1、在“用戶設定測量周期”欄中設定啟動儀器測量的時間。2、在“儀器設定測量周期”欄中將儀器設定為“25”即：“觸發”方式。
“用戶設定測量周期”欄中設定的時間是以整點小時來做為測量時間的，這樣可以解決CODmax無法自動實現整點測量的問題。與相應整點時間對應的綠燈亮表示CODmax將在這一時間啟動一次測量。

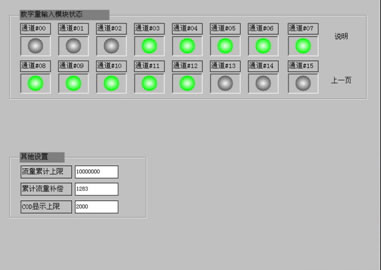

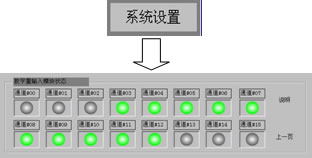

“數字量輸入模塊狀態”中各通道表示的意義可通過點擊【說明】按鈕來查看：
“通道#10”：出現紅燈提示表示流量計工作異常。
“通道#11”：出現紅燈提示表示pH探頭工作異常。
“通道#12”：出現紅燈提示表示濁度儀傳感器部分，即8320光路出現異常。
自動生成分析儀運行日志

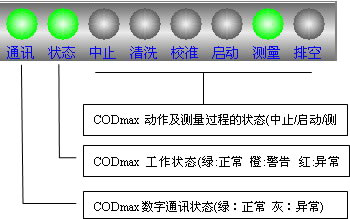

系統的運行狀態及CODmax儀器在運行過程中的一些故障信息都將記錄在系統運行日志中。您可以通過查詢功能來查看、打印指定時段內的記錄。

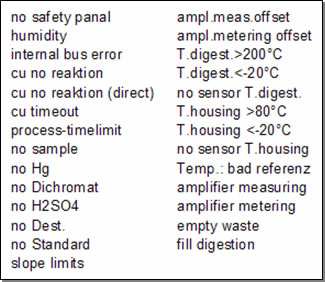

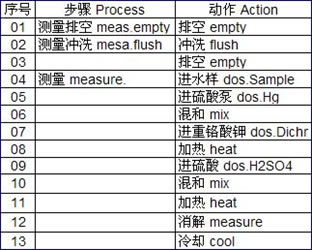

將CODmax所有過程信息、警告信息、故障信息詳細記錄下來，有助于我們準確掌握儀器的運行情況，這對處理突發事件是非常必要的。上圖是該軟件可以捕捉到的幾種故障狀態。
自動生成數據報表

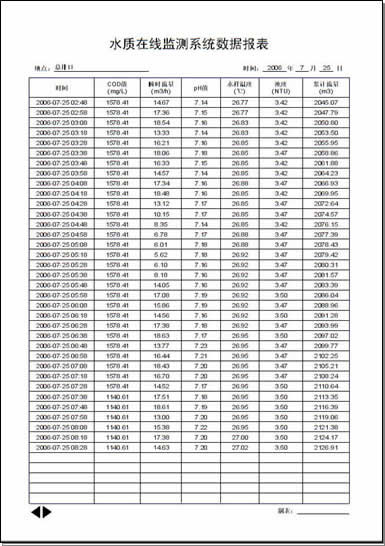

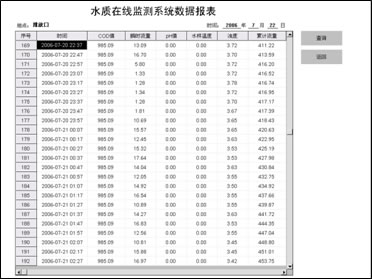

為了真實反映當前的水質狀況，軟件以10分鐘為存盤周期對監測參數進行自動存儲。您可以通過查詢功能來查看、打印指定時段內的記錄。
當您決定要打印報表時，首先出現在屏幕上的是當前報表的預覽界面。
歷史趨勢曲線瀏覽

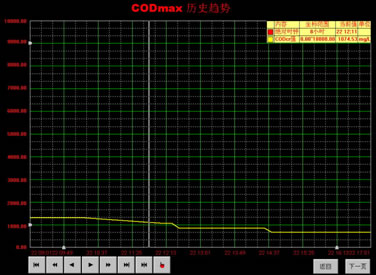

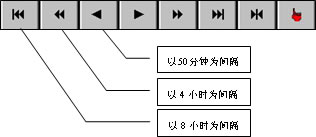

通過趨勢曲線您可以了解到某段時期內的水質狀況。
|
