Android平板電腦的光纖通信
武漢波仕電子公司
在許多場合我們需要用Android平板電腦通過光纖進行遠程通信，波仕電子借助于最新的USB光纖通信技術，可以用USB光纖收發器來實現。本地Android平板電腦通過光纖與遠端的平板電腦或者計算機相互通信，極大的擴展了通信的距離并且便攜。本文描述Android平板電腦的光纖通信的原理和設置以及使用方法，包括平板電腦之間、平板電腦與計算機之間。Android平板電腦的光纖通信可以將Android平板電腦的通信距離到40KM甚至更加遠，從而使得平板電腦成為一種便攜式的遠程工業控制、測量和通信裝備。
1、USB光纖收發器簡介

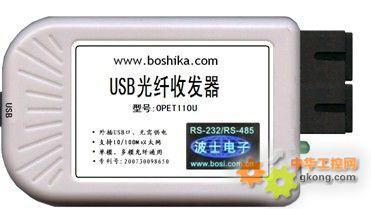

USB光纖收發器可以將USB轉換為符合IEEE802.3u以太網標準的100Base-FX光纖進行傳輸。波仕電子的型號為OPET110U的USB光纖收發器外插平板電腦或者計算機的USB口、無需外接電源。 OPET110U不僅支持計算機和Android平板電腦、而且在接大部分型號的平板電腦時無需驅動程序。OPET110U支持Windows 7/XP/Vista/CE、Linux/Android、MAC OSX等操作系統。OPET110U接Windows系統的計算機時需要安裝驅動程序，接Android平板以及蘋果MAC OSX系統計算機時無需驅動。
2、平板電腦之間光纖通信

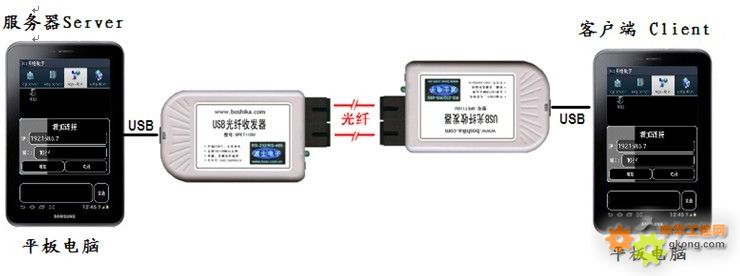

Android平板電腦只有一個有線的通信接口，就是USB口。通過波仕電子OPET110U的USB光纖收發器將平板電腦的USB口轉換出光纖，光纖傳輸?shù)男盘?hào)為符合100M以太網標準的光信號。遠端的平板電腦也是同樣在USB口外接USB光纖收發器。通過光纖將雙方連接起來。
在局域網中的以太網通信的雙方，一方叫做服務器Server，另外一方稱為客戶端Client。它們都有固定的4位IP地址，比如192.168.0.7和192.168.0.8。在光纖中的兩個設備需要通信，也是其中一端為服務器Server，另外一端為客戶端Client。
2.1、將本地Android平板電腦的有線以太網IP設置為靜態IP地址。在以太網的高級選項里選擇“使用靜態IP地址”。這里IP地址比如設置為192.168.0.7，子網掩碼 255.255.255.0，網關192.168.0.1。“域名1”和“域名2”可以任意填寫。
2.2、將遠端Android平板電腦的有線以太網IP設置為靜態IP地址。在以太網的高級選項里選擇“使用靜態IP地址”。這里IP地址比如設置為192.168.0.8，子網掩碼 255.255.255.0，網關192.168.0.1。“域名1”和“域名2”可以任意填寫。

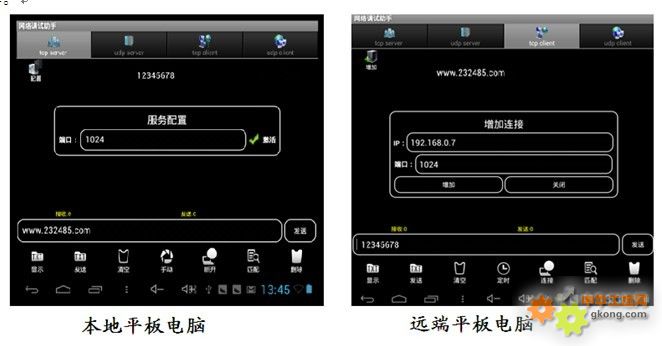

以上的設置都正確后就可以進行光纖通信了。在Android平板電腦上安裝TCP-TEST.APK（TCP網絡助手），運行TCP網絡助手，本地平板電腦選中“tcp server”,鍵入端口（1024），按“激活”即可。遠端的平板電腦選中“tcp client”，按增加連接，鍵入 IP為192.168.0.7，端口為1024。
現在2臺Android平板電腦就可以通過光纖進行通信了。成功連接后，可以在發送區輸入你要發送的數據或字符。如果這時遠端平板電腦發送數據比如“12345678”，那么這些數據將透明傳輸?shù)奖镜仄桨咫娔X的網絡助手的界面中，并在接收區顯示“12345678”。反向通信也一樣。
3、平板電腦與計算機光纖通信

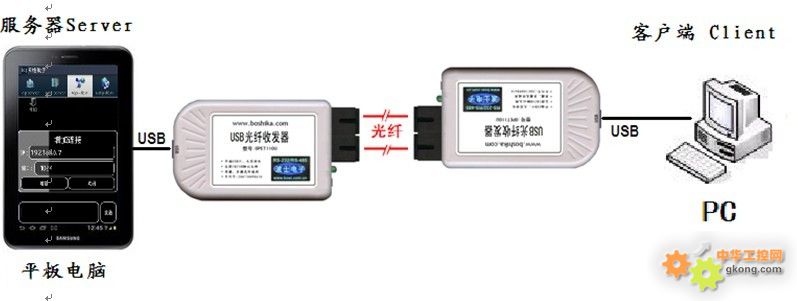

Android平板電腦通過USB口接波仕電子OPET110U的USB光纖收發器轉換出光纖，另外一端的計算機也是是在USB口外接同型號的USB光纖收發器。通過光纖將雙方連接起來。
3.1、將本地Android平板電腦的有線以太網IP設置為靜態IP地址。在以太網的高級選項里選擇“使用靜態IP地址”。這里IP地址比如設置為192.168.0.7，子網掩碼 255.255.255.0，網關192.168.0.1。“域名1”和“域名2”可以任意填寫。
3.2、將遠端計算機的USB光纖收發器的網絡IP設置為靜態IP地址。在以太網的高級選項里選擇“使用靜態IP地址”。這里IP地址比如設置為192.168.0.8，子網掩碼 255.255.255.0，網關192.168.0.1。“DNS1”和“DNS2”可以不用填寫。

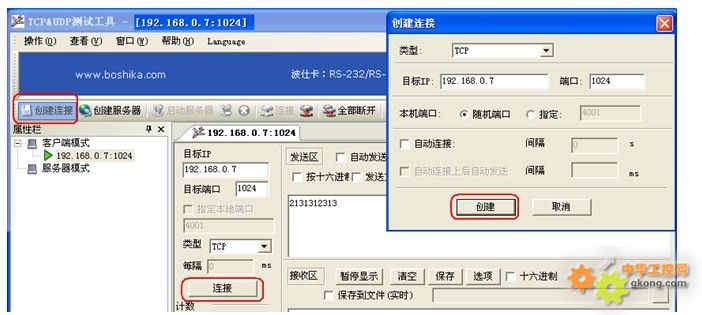

現在將平板電腦作為服務器Server，另外一方的計算機作為客戶端Client。以上的設置都正確后就可以進行光纖通信了。在Android平板電腦上安裝TCP-TEST.APK（TCP網絡助手），運行TCP網絡助手，本地平板電腦選中“tcp server”,鍵入端口（1024），按“激活”即可。遠端計算機運行TCP&UDP測試工具，按創建連接，鍵入 IP為192.168.0.7，端口為1024。
現在Android平板電腦與計算機之間就可以通過光纖進行通信了。成功連接后，可以在發送區輸入你要發送的數據或字符。如果這時遠計算機發送數據比如“2131312313”，那么這些數據將透明傳輸?shù)奖镜仄桨咫娔X的網絡助手的界面中，并在接收區顯示“2131312313”。反向通信也一樣。
如果在平板電腦上安裝ES文件瀏覽器還可以實現通過光纖的平板電腦與計算機之間的遠程文件共享。ES文件瀏覽器的功能夠強大。不但可管理手機本地文件，更可以管理本地網絡資源，網盤資源等，真是網絡文件管理利器。先到什么安卓市場或隔壁市場找到這個安裝上吧。打開程序，就可以看到本地內容。滑動到共享（局域網共享），打開菜單，點新建--搜索，就可找到自已的電腦了。以IP地址顯示的。點擊，用電腦的用戶名及密碼進行登錄，就可以用了。電腦端設置：右鍵我的電腦--屬性--遠程，勾選“允許用戶遠程連接到此計算機”，并設定好相應的用戶名及密碼。注意請選擇管理員用戶，否則可能訪問時報錯。如果還是報錯，原來還要在電腦端設置：我的電腦-工具-文件夾選項-查看-把“使用簡單文件共享（推薦）”前面的勾去掉。之后再試試登錄應該就可以了！最后電腦上的硬盤符顯示在眼前，在手機上就可以打開電腦上的任何文件（當然要格式支持才行啊）。詳細操作可以參考ES文件瀏覽器共享教程。
最后要說明的是：不是所有Android平板電腦都支持USB光纖通信的。比如有些平板電腦的安卓系統是不支持有線網絡的，而且還有的只是某些android 版本不用裝驅動,而在某些android 版本需要安裝驅動則不行。在您的平板電腦“設置”網絡中看能不能找到“以太網”，如果有就大部分是可以支持的。注意本文介紹的USB光纖通信不支持Android智能手機，也不支持ipad。
|
