波士電子有關RS485常見問題：
1. 雷擊和靜電沖擊：
RS-485接口芯片在使用.焊接或設備運輸途中都有可能受到靜電的沖擊而損壞。在傳輸線架設于戶外的使用場合，接口芯片乃至整個系統還有可能遭到雷擊的襲擊。

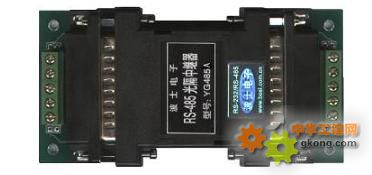

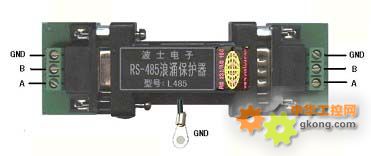

波士電子在選用抗靜電及雷擊保護的芯片可有效避免此類損失，所有產品均內置600W雷擊，及1500V靜電保護。 如果單純因為現場環境，內部干擾及電位差比較大，建議選用波仕電子RS232光電隔離器（BS232-9)及RS485隔離中繼器（YG485A），如果現場環境比較惡劣，雷擊較重，請選用波仕電子RS232,RS485，USB浪涌保護器（L232,L485,L422)，可以抗1500 W雷擊。

2. 限斜率驅動
由于信號在傳輸過程中會產生電磁干擾和終端反射，使有效信號在傳輸線上相互疊加，嚴重時會使通信無法正常進行。 為解決這個問題，在芯片的驅動器設計成限斜率方式，使輸出信號邊沿不要過陡，以便不在傳輸線上產生過多的高頻分量，從而有效的遏制干擾的產生。
3. 通信速率兩邊不一致
串口通信，就是RS-232/RS-485通信，要求通信的雙方波特率等通信格式一樣才可以通信成功。 可是在許多情況下，兩種不同格式比如不同波特率的串口也要相互通信，這就必須進行串口波特率等格式的轉換。
波仕電子根據客戶此要求，特推出 RS-232/RS-485波特率轉換器 （BTL232)。
波仕電子的BTL232型號RS-232/RS-485波特率轉換器用于實現不同波特率的串口的通信轉換。BTL232可以實現RS-232和RS-485的不同波特率之間的通信。并且是是世界上最小的串口波特率轉換器。
波仕電子的BTL232的兩邊的串口可以分別獨立設置波特率，見下表。0-斷開，1-短路。
注意每次更改跳線新設置波特率后必須重新加電源才能生效。
|
DB-9孔RS-232口波特率設置 |
|
DB-9針RS-232口波特率設置 |
|
J2 |
J1 |
J0 |
波特率 |
K2 |
K1 |
K0 |
波特率 |
|
0 |
0 |
0 |
1200 |
0 |
0 |
0 |
1200 |
|
0 |
0 |
1 |
2400 |
0 |
0 |
1 |
2400 |
|
0 |
1 |
0 |
4800 |
0 |
1 |
0 |
4800 |
|
0 |
1 |
1 |
9600 |
0 |
1 |
1 |
9600 |
|
1 |
0 |
0 |
19200 |
1 |
0 |
0 |
19200 |
|
1 |
0 |
1 |
38400 |
1 |
0 |
1 |
38400 |
|
1 |
1 |
0 |
57600 |
1 |
1 |
0 |
57600 |
|
1 |
1 |
1 |
115200 |
1 |
1 |
1 |
115200 |
|
