隨著昆侖海岸JZH-O系列無線傳感器在室內環境測量、農業大棚智能管理中的廣泛應用，為了方便用戶在安裝和現場調試過程中操作順暢，下面與廣大新老用戶一起分享相關操作細節。
一、注意事項
1、電源切換：外接電源插入電源接口時外接電源供電（此時外接電源并不為電池充電）電
池自動切斷，拔下外接電源插頭時電池供電，插入空端子可關閉設備。
2、設置參數前需用磁鋼喚醒設置功能。
3、首次使用需開啟設備。
4、使用前請認真閱讀本說明書，確保接線正確。任何錯誤接線均有可能對變送器造成不可
逆損壞。
5、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量
不準確。
6、防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用。請勿進行冷、熱沖擊。
二、安裝事項
1.盡量避免安裝在有金屬屏蔽的封閉環境內。

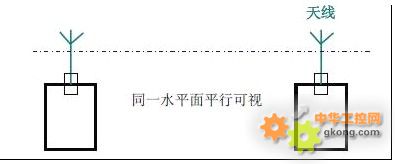

2.天線與接收裝置的天線盡量保證在同一平面內。如下圖
三、參數設置
圖6-1

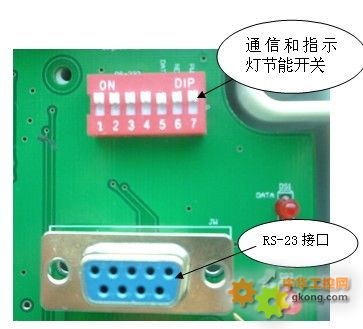

將產品后蓋打開，通信和指示燈節能開關是在電池供電時使系統進入最低功耗狀態所設置的可以關閉部分電路電源的開關。
其中1～4 為通信部分，這一部分可以關閉通信部分的電源，5 為DATA（數據）指示燈開關，6 為NET（網絡）指示燈開關，7 為PWR（電源）指示燈開關。在低功耗應用時可全部關閉。
1、將電腦的RS-232 串口與產品的DB9 接口相連；
2、將通信和指示燈節能開關的1～4 位推至ON；

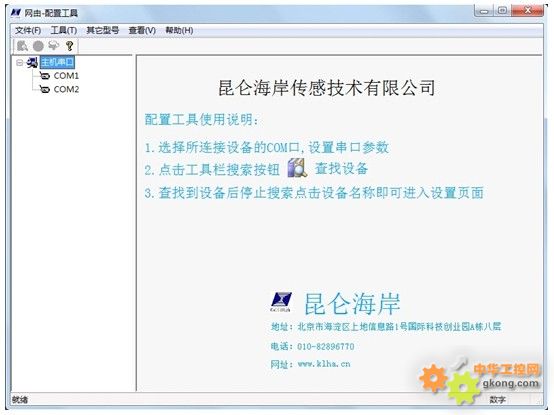

3、在電腦上雙擊網由-配置工具.EXE，打開網由-配置工具，如圖6-2 所示；
圖6-2

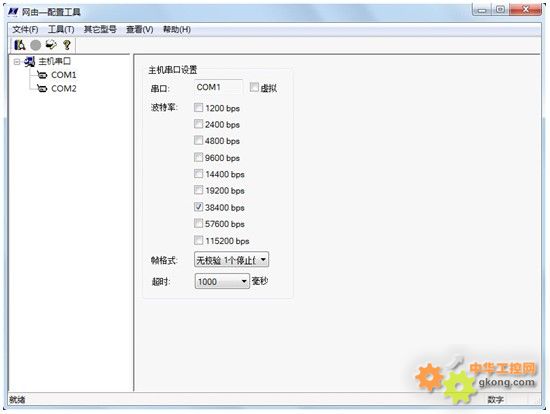

4、選擇您所使用的RS-232 接口，單擊它，配置串口參數，波特率38400，無校驗1 個停止位，超時600 毫秒，如圖6-3 所示；
圖6-3

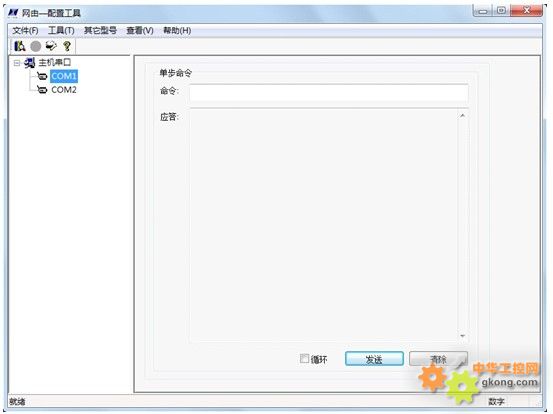

5、點擊  工具（工具欄第三個）進入等待狀態，如圖6-4 所示； 圖6-4

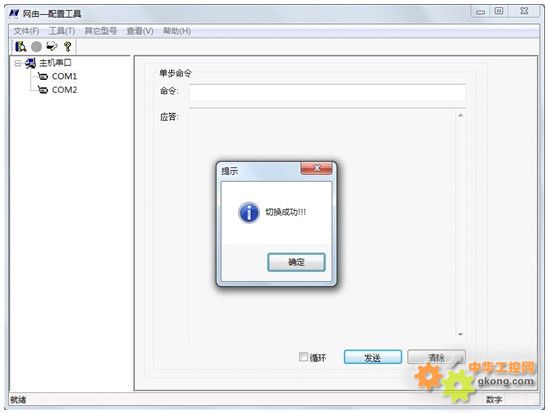

6、對于JZH-XXX-12 系列產品請接通外部電源，對于JZH-XXX-D 系列產品請用磁鋼在復位感應區滑動復位，軟件提示“切換成功！！！”如圖6-5 所示；(一閃就過，不用單擊確定)
圖6-5
7、單擊  圖標，在您所使用的串口下出現JZH系列無線傳感器設備如圖6-6 所示，然后單擊  圖標； 圖6-6

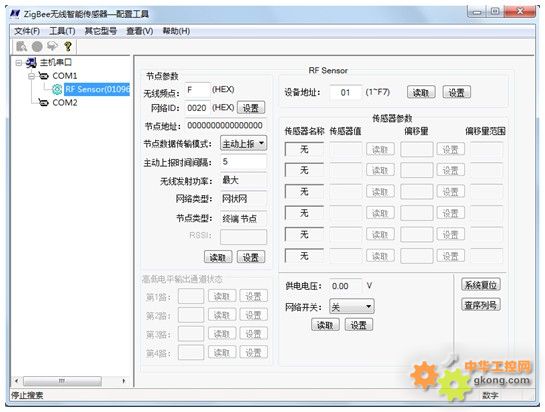

8、雙擊JZH 系列無線傳感器設備，進入設置界面如圖6-7 所示。
圖6-7
9、參數設置
A、信道：無線通信的信道設置，0～F 可設，推薦使用4、9、E、F，但也要考慮使用現場的無線通信環境；
B、網絡ID：0000～FFFE 可設；

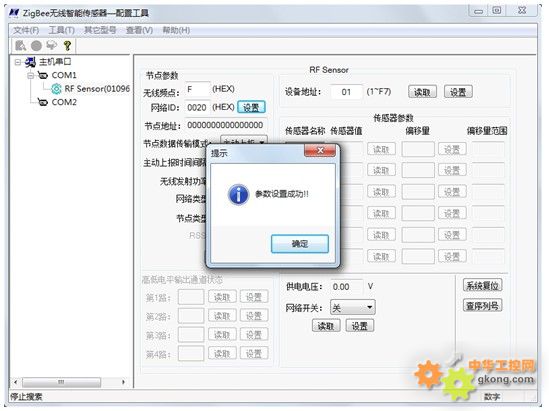

注：相同的信道和網絡ID 即可建立通信關系，所以要處于同一網絡的所有設備信道和網絡ID 必須相同以上兩個參數設置完成后請單擊網絡ID 后面的“設置”按鈕，返回提示對話框，如圖6-8 所示，
參數設置成功！！，單擊“確定”按鈕
圖6-8
C、節點數據傳輸模式：此參數固定為主動上報，不可設置；
D、主動上報時間間隔：60～65535 秒可設；參數設置完成后請單擊RSSI 參數下邊的“設置”按鈕，返回提示對話框，如圖6-8 所示，參數設置成功！！，單擊“確定”按鈕，可通過單擊“讀取”按鈕來讀出以上四個參數。
E、設備地址：1～F7 可設，可通過設備地址來區分數據來源與節點地址功能類似。設置完成后單擊后面的“設置”按鈕，返回提示對話框，如圖6-8 所示，參數設置成功！！，單擊“確定”按鈕；
F、網路開關：用來做長期休眠設置，當設備需要間歇性使用時，可以在儲存時關閉無線網路已達到節能的功能設置完成后單擊下邊的“設置”按鈕，返回提示對話框，如圖6-8 所示，
參數設置成功！！，單擊“確定”按鈕；
G、系統復位：用于復位設備，設置完畢后單擊“系統復位”使設備按照新的參數正常工作；
H、查序列號：單擊顯示產品信息；
I、節點地址：全球唯一的設備標識，不可更改。
四、ZigBee 網絡配置器使用方法
本品配有專用網絡配置器（需另行購買）以方便現場安裝調試操作，在此附上網絡配置器連接方法，請在使用網絡配置器時參考。
1、連接網絡配置器：JZH 系列無線傳感器下方有一黑色橡皮塞，打開后內部有一MinUSB 插座（不是標準USB 口，嚴禁與PC 直接連接），將網絡配置器的連接線一頭接在網絡配置器的
接口上，另一端插在此接口上；
2、打開網絡配置器電源；
3、用磁鋼在JZH 系列無線傳感器的磁感應復位區滑動使JZH 系列無線傳感器復位；
4、連接，設置參數，詳細操作方法見《JZH-PZQZigBee 網絡配置器使用說明書》；
5、設置完成后，關閉網絡配置器電源,斷開網絡配置器與JZH 系列無線傳感器的連接線；
6、用磁鋼復位JZH 系列無線傳感器，堵好橡皮塞。
注：1、使用配置器時，通訊和節能指示燈（圖6-1）必須關掉。
2、橡皮塞是為保護傳感器內部電路特別設計的，請注意保存，防止丟失。
3、操作過程中要嚴格按照上述順序操作，以防止帶電操作造成傳感器損壞。
希望廣大用戶能通過這些內容了解到JZH-O系列無線傳感器現場調試正確方法，從而更加得心應手。
想了解更多產品信息請點擊www.klha.cn或撥打010-82671108詳詢，感謝您對昆侖海岸產品的關注。
|
