一 、概述：
地下水一般通過水源井提取并輸送到水廠。水源井遠程測控系統是城市供水遠程監控與調度管理系統中的子系統。調度中心工作人員可以遠程監控水源井設備工作情況，水源井管理人員可以遠程控制水源井設備。
二、系統組成：
系統主要包括：調度中心服務器、水廠值班室計算機、水源井監控系統軟件、通信網絡、水源井遠程測控終端、水泵啟動柜、壓力變送器、流量計等。
三、組網通信方式：

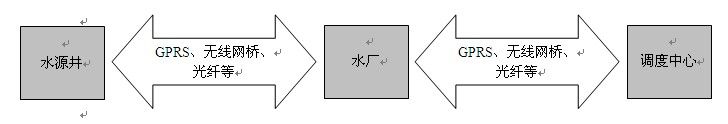

方式一：水源井直接與主管水廠通信，每個水廠再與調度中心進行通信。

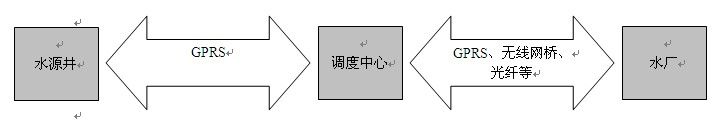

方式二、所有水源井直接與調度中心通信，水廠通過訪問調度中心與下屬水源井進行通信。
四、主要功能
◆ 監測井房供電電流、供電電壓、電能。
◆ 監測水泵工作電流、工作電壓、檢修狀態、啟停狀態、保護狀態等。
◆ 監測電動閥門的開度、開到位關到位狀態。
◆ 監測出水壓力、出水流量、水井水位、濁度等信息。
◆ 自動控制水泵閥門；遠程控制水泵閥門。
◆ 人員進入井房，自動報警，自動拍照上傳照片；也可遠程控制拍照。
◆ 電流、電壓、水位、壓力、濁度等超過設定數值時報警；停電報警。
◆ 測控終端和監控中心服務器均可存儲歷史數據。
◆ 自動生成生產報表、曲線。
◆ 支持多種通信方式，采用光纖或無線網橋通信時支持視頻監控。

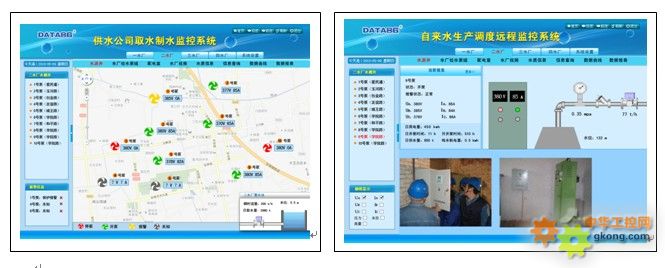

五、值班操作員界面

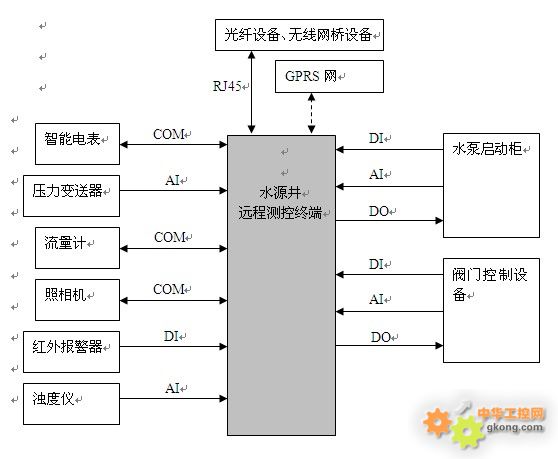

六、井房設備及連接示意圖
|
