---適用范圍---
該系統適用于供水企業遠程控制管理水廠，水廠操作人員可以在水廠控制室遠程監測廠內水池水位、進廠流量、出廠流量、出廠壓力、水質等信息；遠程監測加壓泵組、配電設備及其它自動化設備的工作情況；可以遠程控制加壓泵的啟停。水司調度中心工作人員及公司主管領導可以遠程監測各水廠的工作情況及水廠操作人員的操作情況。
---系統組成---

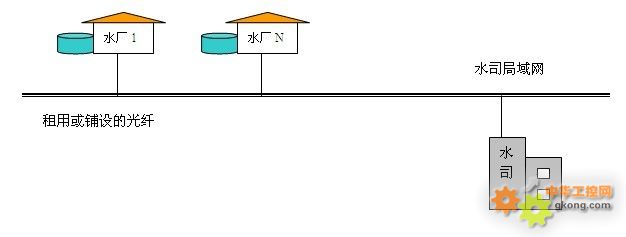

該系統是水司生產調度管理系統的一個子系統，主要由水司調度中心、水廠監控中心、通信平臺、水廠測控終端、配電設備監測終端組成。
---通信平臺---
水司調度中心、各水廠、各職能部門之間數據通信在局域網內完成；水廠與調度中心之間一般租用或鋪設光纖。
---水廠測控終端的功能特點---
◆ 采集進廠流量、蓄水池水位、清水池水位、出廠壓力、出廠流量、出廠水質、安防報警等信息；可采集每臺泵的出水壓力、出水流量。
◆ 采集每臺加壓水泵啟停狀態、運行時間、工作電流、工作電壓、電能等電參數。
◆ 采集配電室設備的開關狀態、總電能等。
◆ 監視水廠大門、制水車間、泵房等重要區域的圖像。
◆ 支持加壓泵組控制柜手動控制、自動控制、遠程控泵組設備的啟停，控制模式可切換。
◆ 電流過大、水位過低、壓力過高、控制柜保護、配電故障、閑人進入狀況發生時，立即上報告警信息。
◆ 支持局域網有線通信，支持GPRS、短消息無線通信。
◆ 存儲、顯示、查詢水廠監測數據及工作參數。
◆ 支持就地、遠程測控設備維護。

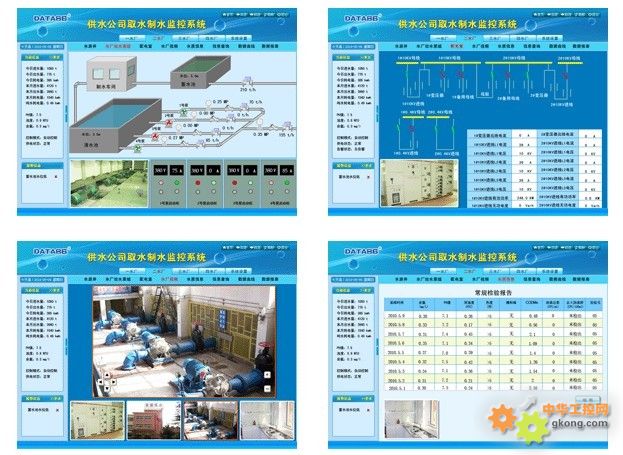

---水廠監控中心主要功能---
◆ 遠程監測所轄水源井的工作情況、安防情況，遠程控制所轄水源井水泵的啟停；
◆ 在線監測水廠內加壓泵組設備的工作情況，控制加壓泵組的啟停。
◆ 在線監測水廠內蓄水池水位、清水池水位；進廠原水流量；出廠清水流量和壓力。
◆ 在線監測出廠水的濁度、PH值、余氯等水質指標，錄入其它水質信息。
◆ 在線監測大門、制水車間等重要場所的圖像。
◆ 生成各種報表及數據曲線。
|
