1 引言
隨著電力電子技術的不斷成熟,，節能燈、計算機、復印機等非線性設備被越來越廣泛的應用于住宅和辦公建筑中，低壓配電系統中諧波污染日趨嚴重，而供電企業和用戶對電能質量的要求卻越來越高，諧波問題已經引起了越來越多人的注意。有效的治理諧波，將其控制在允許的范圍內，成為電力工作者必須要考慮的問題。
2 低壓配電系統中主要的諧波污染源
當正弦波電壓施加在非線性負載上，電流就變成了非正弦波，非正弦波電流在電網阻抗上產生壓降，會使電壓波形也變?yōu)榉钦也ā?duì)非正弦波作傅立葉級數分解，其中頻率與工頻相同的分量稱為基波，頻率大于工頻的分量稱為諧波。如今廣泛使用的負載大部分是非線性的，如整流器、變頻器、電弧爐、焊接設備、UPS、電梯、空調、節能燈（熒光燈）、復印機等等，這些非線性負載會產生大量的諧波電流并注入到電網中，使電網電壓產生畸變，這種諧波污染會對電網和用戶產生嚴重的危害。
3 諧波對低壓配電系統的危害
增加輸電線損耗，縮短輸電線壽命；增加變壓器銅耗和鐵耗，降低變壓器的出力；引起配電裝置的誤動或拒動，導致停電事故；影響電動機效率和正常運行，產生震動和噪音，縮短電動機壽命；引起諧波放大或諧振問題；使電力系統各種測量?jī)x表產生誤差；干擾通訊系統，損壞敏感設備；導致中性線上出現大電流而引發系統故障。
4 低壓配電網的諧波治理措施
低壓配電網的諧波治理措施主要有兩個：一是主動措施，即從諧波源本身出發，使其不產生諧波或降低其輸出的諧波的含量；二是被動措施，即通過安裝電力濾波器，濾掉諧波源產生的諧波，或者阻礙電力系統的諧波流入用戶電網。主動措施包括多脈沖整流技術、脈寬調制技術（PWM）、矩陣變換器、四象限變流器等。采用主動措施可以有效限制諧波的產生，但由于非線性負載的多樣性，通過主動措施完全消除諧波電流是不可能的。被動措施主要有PPF以及近幾年來興起的APF。PPF因其成本低、結構簡單和維護方便的原因得到了廣泛應用，但其有些缺點是難以克服的，如只能濾除特定頻率的諧波、容易和系統發生并聯諧振、對于波動性負載濾波效果不理想等。APF具有響應速度快、濾波能力強、安裝靈活、方便擴展的特點，近幾年來得到了越來越廣泛的應用。
5 APF（有源電力濾波器）的原理介紹及特點
ANAPF系列有源電力濾波裝置，以并聯方式接入電網，通過實時檢測負載的諧波和無功分量，采用PWM變流技術，從變流器中產生一個和當前諧波分量和無功分量對應的反向分量并實時注入電力系統，從而實現諧波治理和無功補償。

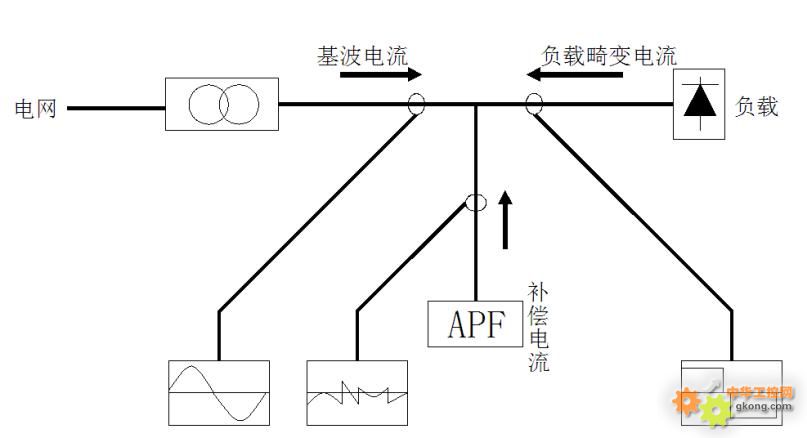

原理如下圖：
ANAPF不僅僅具有濾除諧波功能，還可以提供超前或滯后的無功電流，用于改善電網的功率因數和實現動態無功補償。同時還具有補償三相不平衡功能，減少中性線流過的電流。
ANAPF應用瞬時無功理論提取諧波分量可以在20μs內響應負荷的變化，全響應時間為20ms，可以用于負荷快速波動的場合。ANAPF可以補償2～50次諧波。ANAPF具有自動限流功能，不會發生過載。ANAPF保護措施齊全，保障設備安全運行。ANAPF自定義功能強大，可以設置只補償諧波，只補償無功，或兩者同時補償。ANAPF采用大容量，高清晰的人機界面彩色觸摸屏，能實時顯示系統的電壓、電流、諧波、功率因數等各項電氣參數，菜單中文顯示，圖文并茂，可實時顯示裝置運行參數和歷史事件記錄，顯示界面能觸摸設定，操作簡單快捷。ANAPF設計選型簡單，不需要進行詳細的電網分析，只需測量諧波電流大小。ANAPF安裝簡單方便，易于擴展，可以根據負載和配電系統實際情況，以及預期的補償效果，靈活選擇不同的安裝方式補償形式，使得投資少效果好。按照ANAPF安裝位置的不同，分為綜合補償和就地補償兩種形式。ANAPF有三相三線和三相四線兩大系列，容量有50A、100A、及150A，能滿足不同用戶的需求。
6 APF（有源電力濾波器）的主要技術指標
|
接線方式 |
三相三線或三相四線 |
|
接入電壓 |
3×380V ±10% |
|
接入頻率 |
50Hz ±2% |
|
動態補償響應時間 |
動態響應＜4ms，全響應時間＜20ms； |
|
開關頻率 |
10kHz |
|
功能設置 |
只補償諧波、只補償無功、既補償諧波又補償無功；手動、自動切換。 |
|
諧波補償次數 |
2-21次 |
|
保護類型 |
直流過壓 IGBT過流 裝置溫度保護 |
|
過載保護 |
自動限流在設定值，不發生過載 |
|
冷卻方式 |
智能風冷 |
|
噪音 |
＜ 65db(處于柜內并運作于額定狀態) |
|
工作環境溫度 |
-10℃～+45℃ |
|
工作環境濕度 |
＜85%RH 不凝結 |
|
安裝場合 |
室內安裝 |
|
海拔高度 |
≤1000m（更高海拔需降容使用） |
|
進出線方式 |
下進下出 |
|
防護等級 |
IP21 |
|
智能通信接口 |
RS485/MODBUS-RTU |
|
遠程監控 |
可選 |
|
外形尺寸
(W×D×H) |
30A |
50A |
75A |
100A |
|
600×500×1500 |
600×500×1500 |
600×500×1800 |
800×600×2200 |
|
重量 |
三相四線 |
三相三線 |
|
30A、50A |
75A、100A |
30A、50A |
75A、100A |
|
280 |
360 |
240 |
290 |
7 ANAPF有源濾波器報價及主要元件清單
|
型號：ANAPF50-400/B |
|
參考價格：7.5萬元/臺 |
|
主要產品明細： |
|
序號 |
名 稱 |
型 號 |
數量 |
|
1 |
APF電氣柜 |
600X500X1800 |
1 |
|
2 |
變流器 |
APFCOV-CVT50 |
1 |
|
3 |
控制器 |
APFMC-C50 |
1 |
|
4 |
電抗器 |
APF-RE.(S)DG-50 |
1 |
|
5 |
有源電流互感器 |
LT108-S7 |
3 |
|
6 |
濾波器 |
DL-1TH1 |
2 |
|
7 |
斷路器 |
NSE100N4063 |
1 |
|
8 |
接觸器 |
LC1D65 M7C |
1 |
|
9 |
微型斷路器 |
NDM1-63C32 |
1 |
|
10 |
中間繼電器 |
MY4NAC |
2 |
|
11 |
R型變壓器 |
R320-0.38/0.22 |
1 |
|
12 |
諧波檢測儀 |
ACR350EGH |
1 |
|
13 |
電線 |
16mm2 |
若干 |
|
14 |
電線 |
4mm2 |
若干 |
8 ANAPF在低壓配電系統中的具體應用
上海某中小型企業，變壓器容量為150kVA，到了冬季當有大量的空調同時打開時，斷路器就會跳閘，嚴重影響了公司的日常運營。經調查該公司有大量節能燈、變頻空調、計算機、打印機和電梯等非線性負載，正是這些非線性負載降低了變壓器的出力。研究表明諧波電流會引起變壓器外殼外層硅鋼片或某些緊固件發熱，可能導致局部過熱的發生，使絕緣介質老化加速，導致絕緣損壞，縮減變壓器使用壽命。諧波的存在會使視在功率增加，不考慮諧波的情況下，視在功率S和有功功率P以及無功功率Q的關系為 ；在有諧波的情況下，必須考慮諧波功率D，其關系為 ；而D和Q一樣，都無法轉化為有用功率。由此可見，諧波對變壓器的使用效率產生重大的負面影響。經實際勘測分析發現該公司變壓器裕量雖不大，但如果把諧波降低到符合國家標準規定的范圍內，就可以滿足日常的供電需求，沒有必要擴容。對公司的用電負荷進行調查分析，發現照明回路負荷較大，并且因?yàn)檎彰骰芈肥褂昧舜罅康墓?jié)能燈，使該回路諧波含量比較高，是降低變壓器出力的主要原因。
用FLUKE 434對照明回路進行測量得到電流波形如圖1所示。由圖可知，電流波形與理想的正弦波相去甚遠，畸變較為嚴重。電流波形的畸變會導致電壓波形的畸變進而影響到其他設備如計算機的正常運轉。同時N相電流達37A，電流不平衡問題也比較突出，存在較大的用電隱患。
分次諧波含量數據如圖2所示。由圖可知，A相、B相、C相的THDi分別為19.7%、27.8%、26.6%，諧波污染非常嚴重，存在安全隱患。

圖1：照明回路電流波形 圖2：照明回路分次諧波含量數據
根據諧波含量，選用額定容量為50A的ANAPF對照明回路進行單獨補償，治理后得到的電流波形圖、分次諧波含量數據分別如圖3、圖4所示。

圖3：治理后照明回路電流波形 圖4：治理后照明回路分次諧波含量數據
從圖3、圖4可以看出，治理后電流波形接近于完美的正弦波，電流的畸變得到了有效的控制；中性線電流也從37A降低到5A，消除了因中性線電流過大而引起的火災隱患；電流的諧波含量也從20%左右降到了3%左右，諧波含量大為降低，已符合GB T14549-1993《電能質量 公用電網諧波》規定標準。
ANAPF有效的降低了THDi，同時抑制了三相不平衡，減少了中性線流過的電流，有效的提高了各項電能指標，使各種用電設備能正常穩定運行，延長了設備的使用壽命，減少了因電路故障而產生的損失。
通過本次的數據采集與分析，積累了大量的參考數據，為以后進行諧波治理打下了堅實的基礎。
