直流電壓輸入/隔離直流輸出的解決方案
LV系列霍爾電壓傳感器是應用霍爾效應的閉環（補償）電壓傳感器，原邊回路和副邊回路之間高度絕緣隔離，可用于測量直流、交流、脈沖以及各種不規則波形的電流，副邊輸出能真實反映原邊電流的波形和線性比例。
主要特點：
◆應用霍爾效應的閉環（磁補償）工作原理輸出跟蹤電流信號，極具抵抗干擾和遠傳能力；
◆符合UL94—V0標準的絕緣外殼；
◆出色的精度、良好的線性度、低溫漂、最快的反應時間、寬頻帶、無插入損耗、抗干擾能力強、電流過載能力強、優越的性價比；
應用領域：
廣泛應用于交流變頻調速、伺服電機牽引、直流電機牽引的靜態轉換、電池電源、不間斷電源、開關電源、電焊機電源。FV系列磁補償式電流變送器廣泛應用于隔離測量直流小電流。
技術參數：
1. 測量精度（25℃）：優于0.5％F.S；
2. 非線性失真：優于0.1％；
3. 失調電流：±0.2mA；
4. 額定工作電壓：±12V～±15V（±5％；
5. 原邊額定輸入有效值電流：AC或DC 0～20A各規格；
6. 響應時間：≤40μs；
7. 測量帶寬：DC～100KHz；
8. 溫度漂移（-25～＋70℃）：100ppm / ℃ ；
9. 工作溫度：－25℃～＋70℃；
10. 貯存溫度：－40℃～＋85℃；
11. 相對濕度：不大于90％；
12. 絕緣隔離耐壓（原副邊之間）：DC3KV / 1min、1mA；
13. 執行標準：JB/T7490-94；
14. 系列型號，規格，接線示意圖，產品外型，安全注意事項；
安全注意事項：
1．為了獲得正向電流輸出，原邊電流必須按+HT到-HT方向流動；
2．使用時首先接通工作電源及輸出電路，再通過被測電流；
3．產品為標準傳感器，對于特殊的應用（工作電壓、絕緣隔離耐壓等）請與我們聯系；

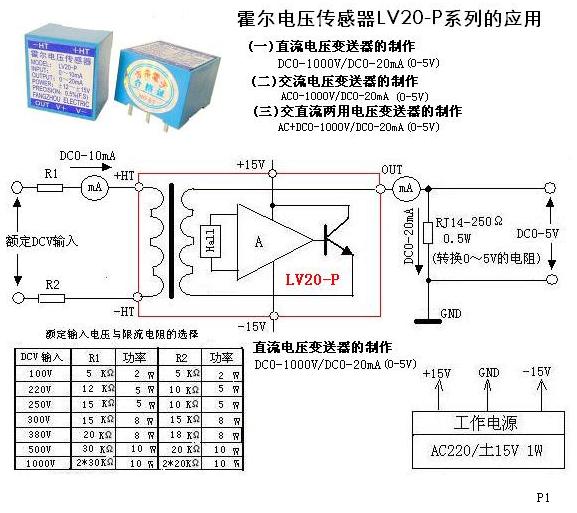

4．產品必須按接線示意圖正確接線，錯誤接線可能導致產品損壞；
5．本產品為戶內使用環境，如需在戶外使用，必須安裝在避雨防水的柜內；
6．+HT到-HT主回路輸入電壓≤1KV。
型號與規格：
|
產品型號
|
類別
|
輸入
|
輸出
|
精度
|
工作電源
|
|
LV25－P
|
V－電壓
|
0～10mA
|
0～25mA
|
0.5級
|
±12V
±15V
|
|
LV20－P
|
0～10mA
|
0～20mA
|
訂貨舉例：LV25-P、LV20-P
|
