開關類型傳感器的輸出有PNP和NPN。實際使用時有時會遇到從PNP到NPN或NPN到PNP的轉換問題，解決方法如下。

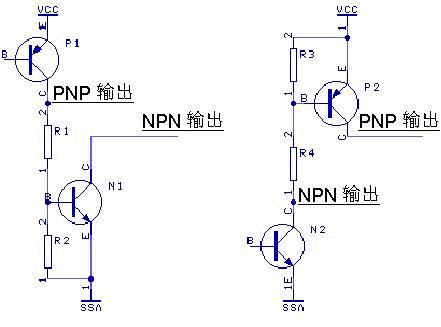

左圖為 PNP 輸出轉換為 NPN 輸出，右圖為 NPN 輸出轉換為 PNP 輸出，均為集電極開路形式。其工作原理不在此詳述。
三極管 N1 和 P2 應工作在開關狀態，其特征是在飽和和截止區轉換。圖中電阻 R1 和 R4 的選值應該保證 Ib ³ Ic /β （β 為三極管放大倍數）；集電極電流 Im > 負載電流；集電極-發射極電壓 BVceo > 電源電壓并有 1.5～2 倍裕量。由于這類開關通常速度不快，特征頻率 f0 不需要很高，普通低頻管就可勝任。圖中 R2 和 R3 是為保證三極管可靠截止用的，同時可提高其耐壓，可根據電流大小選 1K～10K。
三極管輸出適合作為信號輸出頻率高的場合，使用壽命長。目前常用的是NPN。
另外還有兩種通用的轉換方法是：
1，PNP傳感器+光耦=NPN傳感器；NPN傳感器+光耦=PNP傳感器。
2，PNP傳感器+繼電器= NPN傳感器傳感器；NPN傳感器+繼電器=PNP傳感器。
|
