（無錫市北辰自動化技術有限公司 王海波 雷浩 2008-07-17）
摘要：本文介紹了如何利用赫優訊協議轉換網關實現多個西門子控制系統聯網，將工廠所有的控制系統信息集中到統一的平臺進行監控。
關鍵詞:設備聯網，西門子，控制系統，數據監控，工廠信息化，網關
Abstract:This paper introduces how to use the Protocol conversion gateway to realize the network of many control systems by siemens,and Centralized manager all of the data .
Key words: Equipment network,SIEMENS,Control system,data monitor,Plant Information,Gateway
一、 引言
隨著工廠信息化管理要求的不斷提高，原有的沒有上位監控的控制系統以及分散的控制系統聯網等工廠控制系統改造問題日益突出。采用傳統的增加西門子通訊模塊等方案，將不可避免的需要進行硬件組態和程序修改，這將影響原有系統正常使用，而且可操作性很差；赫優訊的netLINK網關提供了一個全新便捷的解決方案，無需進行硬件組態和程序修改，上位機通過OPC組態完成數據讀寫。
二、 赫優訊netLINK網關介紹
赫優訊（Hilscher）netLINK網關是專門為西門子S7系列PLC開發的以太網通訊網關，可以將PPI、MPI和PROFIBUS協議轉換為以太網協議，支持數據監控，同時支持STEP7程序下載。

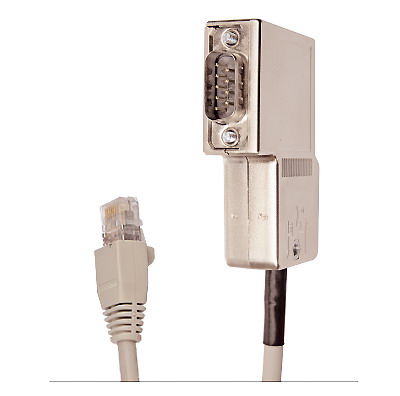

netLINK一端為D9接口，直接插到西門子PLC的MPI或者PROFIBUS口上，不需要外接電源；另一端為RJ45接口，直接連接到PC機或者交換機，可以實現單個控制系統上位監控，也可以實現多個控制系統聯網。
三、 netLINK網關實現多控制系統聯網
netLINK將MPI轉換為以太網，通過netLINK專用OPC服務器（OPC-NL-MPI）組態需要讀寫的數據，在監控軟件里建立OPC 連接。
在某污水處理站的自動控制工程中主要包括：預處理站、生物處理站、污泥處理站、出水及雨水處理站和污泥消化干化站五個站點的控制系統，要實現在所有站點的數據監控。
在系統網絡上我們采用以太網容余光纖環網以滿足系統高速通訊的要求，控制系統設計采用五套西門子S7300控制系統用來負責五個站點的控制，現場通過西門子TP170A系列觸摸屏實現就地操作，同時每套S7300控制系統通過NL-MPI和就地光電交換機接入環網。上位計算機操作員站運行iFIX監控軟件，通過OPC-NL-MPI服務器來讀寫所有S7300控制系統的實時數據，工程師站可以通過STEP7對所有S7300站點CPU進行編程和監控。

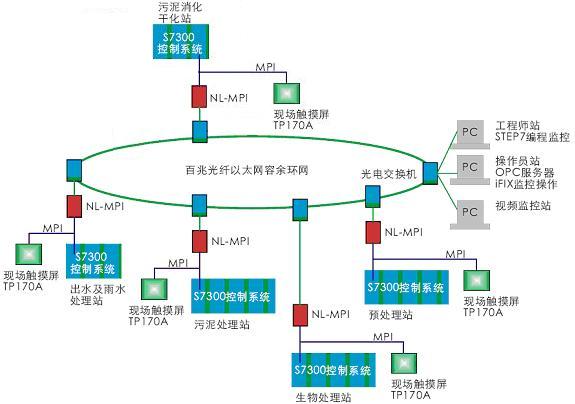

整個系統結構圖如下：
四、 網關的參數配置
netLNK網關統一采用赫優訊SYCON軟件組態參數，通過隨機光盤進行軟件安裝。
注意：新的netLINK網關在出廠前已經裝載最新的固件，無需從新下載固件；如需版本更新，請在專業人員的指導下進行。
首先，將D9口插到西門子PLC的MPI口上，以太網端連接到PC機；
然后，打開SYCON軟件，新建配置文件，插入一個netLINK設備，選擇以太網TCP/IP方式搜索網絡上的netLINK設備，如果是是新的netLINK需要設置一個臨時的IP地址，作為網絡識別；

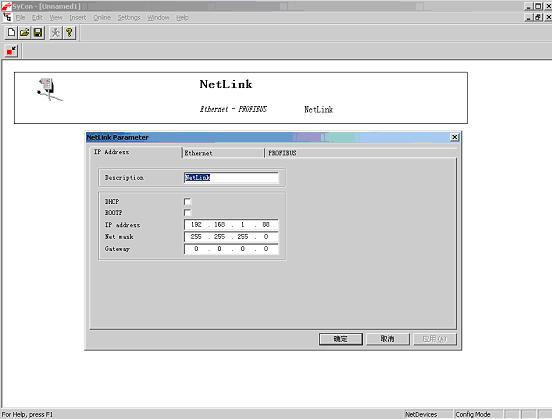

雙擊netLINK設備，配置相關的參數：在IP Address標簽中，設置固定IP地址；在ETHERNET標簽中，選擇自動識別和速度自適應；在PROFIBUS標簽中，設置MPI地址；設置完成，選擇ONELINE，DOWNLOAD下載設備配置信息。
五、 OPC軟件的組態
運行NetLinkOPC.V3.Setup安裝文件，完成OPC安裝。

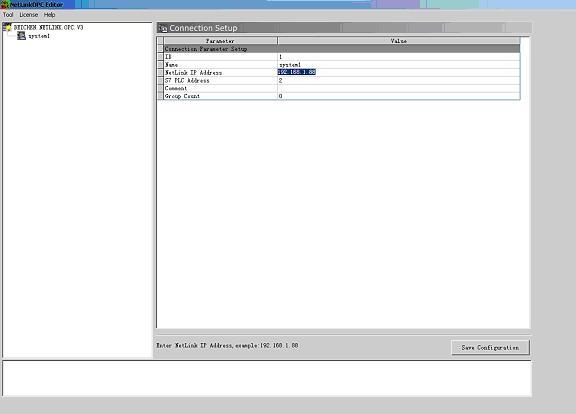

在桌面或者開始菜單中打開NetLinkOPC Editor；鼠標右擊左側BEICHEN NETLINK OPC列表，新建連接“New connetion”；選中新的連接，修改相關參數（站點名稱、IP地址和PLC地址），如下圖：

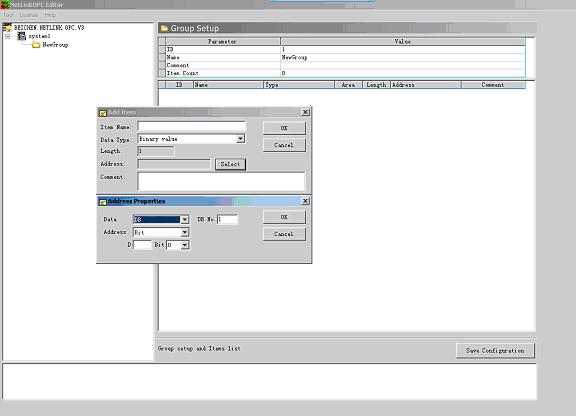

然后右擊新連接，新建變量組“New group”；右擊變量組，新建變量“New item”，編輯變量名，選擇對應的地址(DB、M、I、Q)；
重復上述操作，可建立無數的連接，變量組和變量，編輯完成點擊右下角“Save configure”,完成OPC組態。
六、 通訊測試
可以使用OPC客戶端（Client）或者任何支持OPC的組態監控軟件。

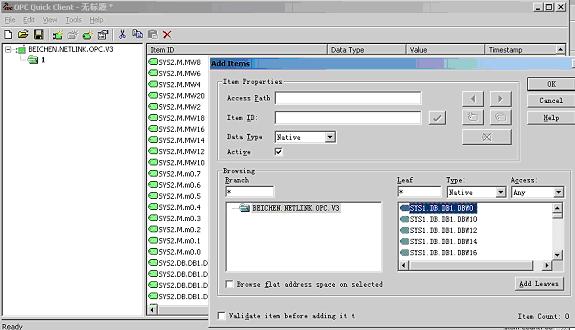

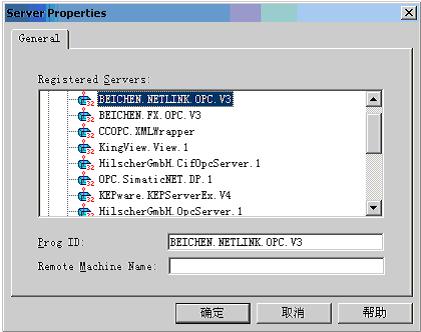

在OPC客戶端（Client）建立連接（connection），選擇BEICHEN.NETLINK.OPC.V3,如下圖：
將OPC服務器（Server）中的變量導入，如下圖：
即可對組態的數據，進行讀寫。
七、 結束語
當工廠生產自動化和信息化的要求不斷提高，將原有的分散設備、分散系統進行聯網，進行信息化管理越來越得到廣大生產廠商和自動化系統集成商的關注，德國赫優訊netLINK為廣大的用戶提供西門子控制系統聯網便捷且切實可行的解決方案。
參考文獻
[1] 協議轉換網關技術手冊-netLINK（德國赫優訊自動化系統有限公司）
[2] netLINK網關聯網應用手冊（無錫市北辰自動化技術有限公司）
作者：
王海波 男（1982--） 工程師 無錫市北辰自動化技術有限公司（赫優訊中國華東區分銷商）
雷浩 男（1983--） 工程師 無錫市北辰自動化技術有限公司（赫優訊中國華東區分銷商）
