數控機床主軸是機床實現切削主運動的核心功能部件，直接決定加工精度、表面質量與生產效率。本文從基本組成、主流結構類型及選型三個維度，系統解析數控機床主軸結構。
數控機床主軸的基本組成與結構類型
(一)基本組成部件
數控機床主軸系統并非單一構件，而是由多個核心部件協同組成的復雜系統，主要包括主軸本體、主軸軸承、主軸箱、驅動裝置以及輔助功能部件等：
1、主軸本體：主軸本體為主軸系統核心承載件，采用高強度合金鋼經精密鍛造、熱處理與磨削加工而成，精度要求高。前端錐孔連接刀具或夾具，傳遞動力、裝夾工件，后端與驅動或傳動部件連接。
2、主軸軸承：是保障回轉精度與剛度的關鍵，影響加工精度與壽命。常用角接觸球軸承、圓柱滾子軸承等，高速精密主軸多用混合陶瓷軸承，以降低摩擦損耗、提升轉速。
3、主軸箱：主軸箱為主軸支撐殼體，具高剛性與熱穩定性，多為鑄鐵或焊接鋼結構;內部集成軸承安裝孔、潤滑通道、密封裝置等結構，用于固定主軸組件、承受切削力并防護污染。
4、驅動裝置：為主軸提供旋轉動力，分傳統驅動與電主軸兩類。傳統驅動通過齒輪、皮帶等傳動件將電機動力傳遞至主軸，電主軸將電機與主軸一體化，實現零傳動，轉速響應更快。
5、輔助功能部件：包含刀具自動夾緊裝置、主軸準停裝置、潤滑冷卻、監測傳感器等，實現自動換刀、定位、熱平衡與故障預警。
(二)常見結構類型
根據驅動方式和應用場景的不同，數控機床主軸主要分為以下四種結構類型：
1、齒輪傳動主軸：通過多級齒輪副實現減速增扭，適合低速重載切削，如大型數控車床、鏜銑床。扭矩大、調速寬，但傳動鏈長、振動噪聲大、轉速受限。
2、帶傳動主軸：采用同步帶或V帶傳動，振動小、噪聲低、維護簡便，適用于中等轉速中等扭矩加工，如中小型加工中心、數控銑床。但存在彈性滑動，轉速同步精度不高。
3、直聯傳動主軸：電機軸與主軸經聯軸器直連，縮短傳動鏈，提升傳動效率與回轉精度，適合高精度精加工;但受電機轉速、扭矩特性限制，調速范圍較窄。

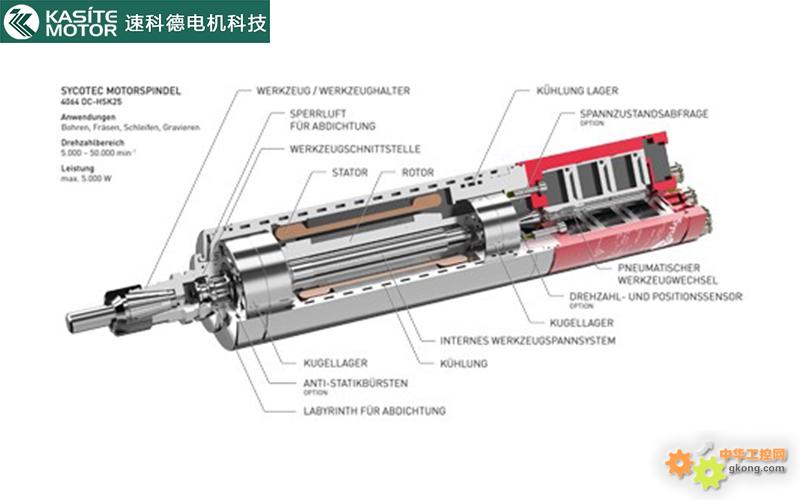

4、電主軸：將電機轉子嵌入主軸內部，實現電機與主軸一體化設計，轉速可達數萬至十幾萬轉/分，響應快、振動小、精度高，是高速精密加工的首要選擇，廣泛用于高速加工中心、數控磨床等設備。
主軸結構選型邏輯
選型需匹配加工材料、工藝需求、精度等級、成本預算：
1、重切削、大扭矩→齒輪傳動主軸;
2、通用加工、性價比優先→帶傳動主軸;
3、高速精密、高效加工→直聯傳動主軸;
4、超高速、微米級精度→電主軸。
數控機床主軸是機床的核心功能部件，其性能直接決定加工精度、表面質量與生產效率。掌握其組成、結構與選型原則，對合理使用、高效運維、延長機床壽命至關重要。

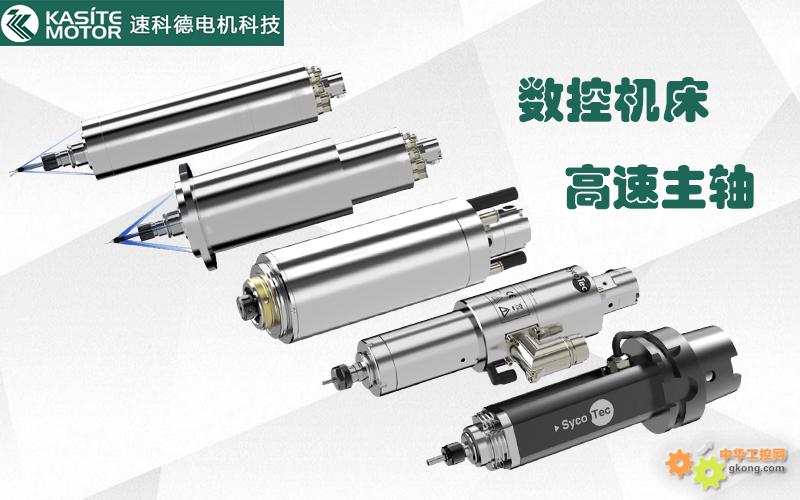

德國SycoTec——精密電主軸制造商，憑借多年技術積累與不斷創新，在機床加工領域具有重要地位。其主軸產品具備高轉速、大扭矩、大功率等特點，廣泛用于工業母機、雕銑機、工業機器人、航空制造等行業的鉆孔、銑削、磨削等精密加工，為精密零部件高效生產提供穩定可靠的動力支持。
|
