RTC（Real-TimeClock，代表型號YSN8900,YSN8025,YSN8010）芯片是一種專門用于精準計時、掉電續時的專用集成電路，其核心功能是提供穩定的秒、分、時、日、月、周、年計時，且在主電源掉電后，通過備用電池維持計時不中斷，廣泛應用于嵌入式系統、工控設備、智能儀表、消費電子等場景。
工作原理：內置晶振直接產生穩定的32.768kHz基準時鐘，無需負載電容，徹底避免晶振布線、起振、溫漂問題；溫度傳感器實時采集芯片環境溫度，將溫度數據傳輸給溫度補償單元；溫度補償單元根據預設的溫度-頻率補償曲線，動態調整輸出頻率，抵消溫度變化導致的頻率漂移，在-40℃~+85℃全溫區實現±3.4ppm的超高精度，補償后的32.768kHz時鐘直接送入RTCCore（RTC核心），作為計時基準。

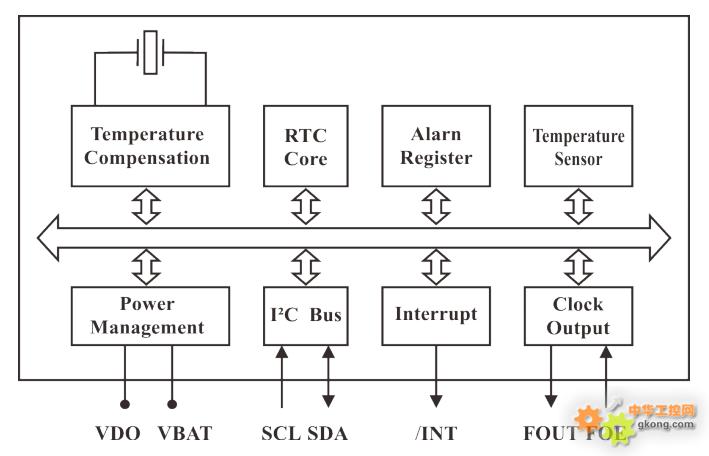

核心架構分為8大功能模塊：溫度補償單元，RTC計時核心，鬧鐘寄存器，溫度傳感器，電源管理單元，I²C總線接口，中斷控制單元，時鐘輸出單元，通過內部總線互聯，所有模塊受電源管理單元統一供電，最終通過外部引腳與系統交互。
RTC計時核心模塊：
RTCCore是RTC芯片的功能中樞，完全集成在芯片內部，無需外接電路，接收溫度補償后的32.768kHz時鐘，通過內部15級二分頻電路，分頻為1Hz秒脈沖（32768Hz÷2^15=1Hz）；1Hz秒脈沖驅動內部BCD碼計數寄存器，按「秒→分→時→日→周→月→年」的順序自動累加，支持閏年自動校正，無需軟件干預；計時數據實時同步到內部總線，可通過I²C接口被MCU讀取/修改，同時與AlarmRegister（鬧鐘寄存器）聯動，實現鬧鐘觸發，當計時時間匹配鬧鐘寄存器預設值時，觸發中斷信號，送入Interrupt（中斷單元）；與時鐘輸出單元聯動，將計時時鐘分頻為不同頻率（如32.768kHz、1Hz等），通過FOUT引腳輸出。

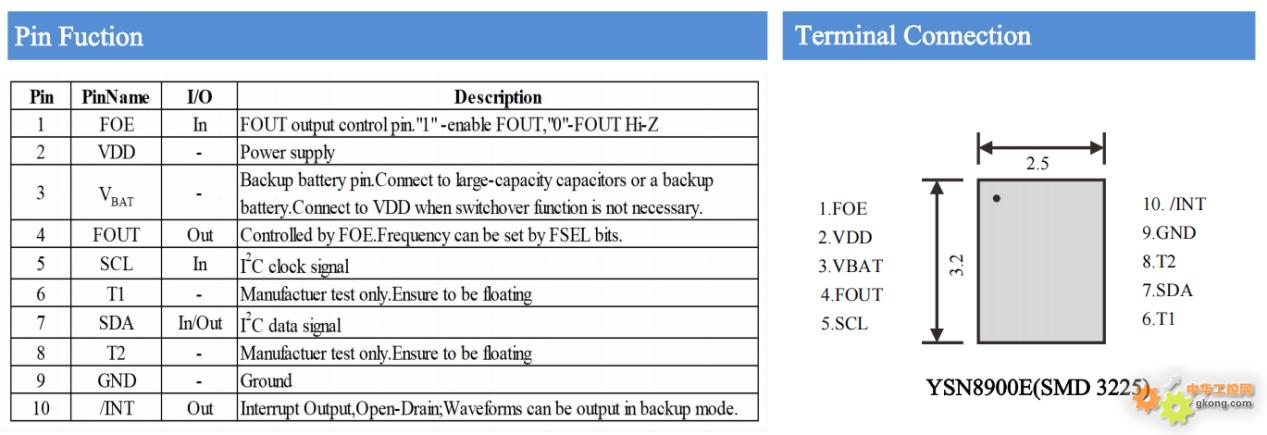

電源管理模塊：掉電續時的保障（對應引腳VDD/VBAT）
內部集成主/備電自動切換電路，當主電源VDD正常供電（3.3V典型）時，芯片優先使用主電源工作，當主電源掉電時，切換電路無縫切換到VBAT（備用電池）供電，典型備份電流僅0.55μA@3.0V，當主電源恢復時，自動切回主電源供電，全程無時間中斷。
I²C通信接口模塊：MCU與RTC的數據橋梁（對應引腳SCL/SDA）
核心原理：標準I²C兩線制接口，SCL為串行時鐘線（輸入，由MCU提供時鐘），SDA為串行數據線（雙向，收發數據），支持最高400Kbps通信速率；通過I²C總線發送控制指令，實現讀取時間、溫度數據，設置時間、鬧鐘參數，配置時鐘輸出頻率、配置中斷模式等所有功能。
中斷控制模塊：定時喚醒與鬧鐘提醒（對應引腳/INT）
核心原理：接收RTC核心、鬧鐘寄存器的觸發信號，可配置為鬧鐘中斷、秒脈沖中斷、固定周期定時器中斷、時間更新中斷等多種模式；當觸發條件滿足時，/INT引腳輸出低電平，可喚醒休眠的MCU，實現低功耗系統設計（如工業設備定時喚醒、故障報警時間戳記錄）；支持在備用電池模式下輸出中斷，掉電后仍可觸發喚醒。
時鐘輸出模塊：可編程頻率輸出（對應引腳FOUT/FOE）
核心原理：FOE為輸出使能引腳（輸入）：高電平（1）使能FOUT輸出，低電平（0）將FOUT置為高阻態；FOUT為時鐘輸出引腳（輸出）：可通過內部FSEL位寄存器配置輸出頻率（如32.768kHz、1Hz等），由RTC核心時鐘分頻得到；輸出時鐘可作為其他模塊的基準時鐘（如MCU低功耗定時器、外部RTC校準）。
|
