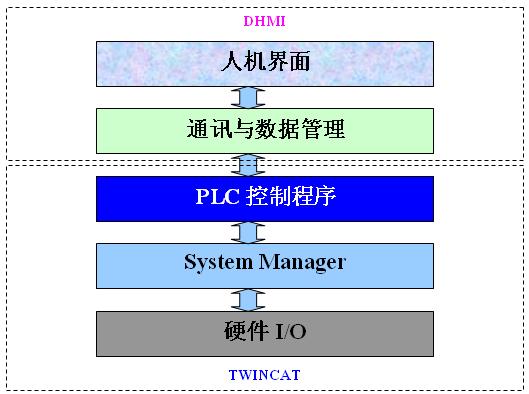

DHMI平臺能有效地與TWINCAT PLC 通訊, 建立一個控制系統框架。

許多是直接用HMI與TWINCAT 通訊而沒有專門的通訊數據管理層，但通訊數據管理層確實重要， 它能使HMI獨立于具體的PLC平臺，以后更換PLC平臺而不影響HMI結構和數據管理結構， 只需改 變通訊數據管理層的通訊接口。另外DHMI的通訊數據管理層還可以和其它附屬設備的OPC/DDE服務器交換數據， 即利用DHMI能輕易將各種控制平臺的數據整和在一起。

許多開發者直接使用ADSOCX.ocx等通訊手段效率較低。我們的通訊數據管理層是直接和ADS COM Server 通訊， 大大提高了通訊效率。

DHMI和一般組態軟件的區別在于DHMI比一般組態軟件更具靈活性，它除了支持VBScript和JavaScript, 能直接利用高級編程語言VB進行用戶界面編程，VB里的所有功能都能直接在DHMI上實現，而許多組態軟件只 支持VBScript或JAVAScript，有的最多只能支持VBA （VBScript， JavaScript 和VBA都不是真正的高級編 程語言）。同時DHMI也具有一般組態軟件的組態功能， 即圖形化組態編程。DHMI系統能有效地把不同控制 平臺的PLC數據結構統一在一個數據結構框架中， 而用戶在用DHMI設計界面時不用考慮不同控制平臺的數據源。 所以DHMI是一個把組態軟件特點和高級編程語言有機結合起來的一個平臺，是一個適合用戶開發出有自己個性、 專業性強、邏輯實現豐富的圖形高級編程平臺。DHMI特別適合那些想開發自己的富有個性的商業人機界面而又 不想花太多時間去實現人際界面的一些基本普通功能（象人機界面整體框架、導航設計、控制按鈕、語言切換、 單位切換、圖形功能等等）的客戶。

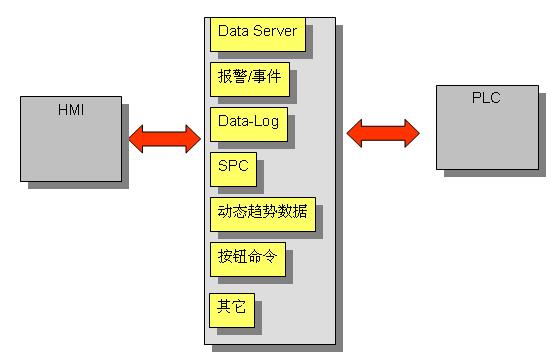

通訊與數據管理層負責建立PLC與HMI之間的通訊聯系以及數據管理與存儲，它包括一般數據配置的存儲、 上載與下載， 報警與事件的處理與存儲，歷史數據的記錄與分析（SPC），過程動態趨勢數據的打包與采樣， 控制命令的配置與傳送等。

人際界面（HMI）是一個控制系統最先面向客戶的部分， 其好壞直接影響客戶對整個控制系統的評價。 HMI就是控制系統的衣裳。作為一個好的HMI， 應具有以下特點，
     o 靈活的導航設計
     o 用戶級別管理
     o 自由的語言切換
     o 自由的單位切換
     o 靈活的操作按鈕設計
     o 報警/事件顯示與存儲
     o 歷史數據的記錄與管理
     o 報表的產生與打印
     o SPC 功能
     o 實時過程數據的曲線顯示
     o 生產周期的分解分析
     o 控制參數的上載/下載/拷貝
     o 操作者個人數據的記憶存儲
     o 在線幫助

人機界面應用能運行在裝有MicroSoft 視窗操作系統 (Win NT, Win 2000, Win XP, Win Vista 或 Win CE)的工業PC機上. 支持 ActiveX 組件, ODBC 數據庫, COM/DCOM 通訊, Internet, email 以及其它視窗操作系統的功能和特性。 其實HMI是在Windows 操作系統中運行， 所以任何Windows 的功能和應用程序都能集成到控制平臺里，這樣此 一控制平臺就是一個開放式的平臺， 便于以后進行升級和改造。

Dragonfly 能基于TWINCAT 平臺進行

    --- 控制系統程序架構 / 數據結構設計

    --- PLC邏輯、過程控制算法開發 （PLC）

    --- PLC數控開發 （NC PTP）

    --- PLC 過程運動控制開發 （NCI）

    --- 各種功能的人機界面的開發

    --- 生產系統設計。根據不同的機型和用戶要求來配置系統的軟件和參數， 生產工程師只需根據具體要求選擇相應的選項， 設計特殊功能（包括PLC和HMI）， 然后通過“生產系統”來自動生成對應的PLC程序和HMI模塊， 下載的機器上， 從而大大提高了生產效率。

    --- 遠程服務與診斷設計。由于控制系統是在Windows視窗操作系統下工作，所以通過電話撥號MODEM或INTERNET （TCP/IP）來遠程連接出廠的客戶機器進行升級服務、查錯診斷， 從而極大提高了服務與診斷的效率和質量， 而且也節省了大量的人力物力。

Dragonfly 設計的控制系統的特點：

A.系統的、專業化軟件結構設計。采用面向對象軟件設計方法（Object-Oriented – Design） 來設計所有的軟件（包括PLC 與 HMI）。

B. 把生產管理、售后服務、遠程診斷、在線幫助等方面的要求在設計之初就統一設計考慮。 比如“售后服務”，客戶可能在使用過程中要求加入新的功能，我們需要在軟件設計時就考慮到這種可能， 使我們的軟件工程師只需修改某一簡單程序或數據，用EMAIL或USB盤交付客戶，而客戶只需運行一個簡單 程序就達到修改目的。這樣就為大家節省了大量的人力物力。特別是機器被賣到了海外，差旅費就將極為 昂貴。若不統一設計，就會讓以后的生產管理極為混亂。良好的軟件設計可以是軟件資源得以重復使用， 大大提高生產效率。

C. 重要生產過程數據自動存入SQL數據庫。

D. 靈活的配置數據的上下載、拷貝、存儲與管理。

E. 多PLC平臺數據整和。機器也許需要從不同的提供商買來的產品需要有機整合在一起，給客戶一個統一的 人機界面，DHMI從其通訊數據管理層能容易地實現這一功能。

F. 備份/恢復機器設置。
