隨著生產管理自動化程度的日益提高，以及計算機通訊技術的飛速發展，數據的采集、傳輸、處理已經成為各行業迫切需要解決的問題。泰達鑫通信技術有限公司針對用戶需求提供了監控系統中無線數傳電臺的傳輸部分解決方案。每個從站采集點通過5W或25W泰達鑫無線數傳電臺發射到總監控室站點的25W泰達鑫無線數傳電臺；從而實現對站點的監控；總控制站點通過25W無線數傳電臺將終端站與管理站相連，經過管理站上位機組態軟件處理后，動態的數據一目了然。除管理站有人值班外，全網24小時實現無人職守，信息測報量及測報準確度大大超過人工，真正提高了勞動生產率、改善了生產勞動條件。

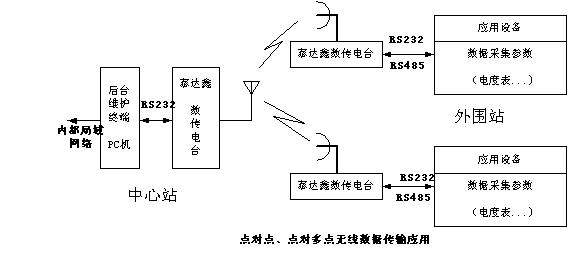

系統數據傳輸應用框圖（以一個中心站點，2個監測站點為例）如下：
系統是由一個計算機管理中心站和2個外圍終端站組成。中心站使用泰達鑫數傳電臺；在距離中心站10Km范圍內的外圍監測站點的泰達鑫數傳電臺，使用不同增益的天線；系統在巡檢的工作狀態下，通過管理軟件（或組態軟件）設置相應的巡檢時間而對監控站點實現監視、控制。巡檢的工作過程如下：
·巡檢：計算機管理站按照一定時間（由監控管理軟件設置）依次向系統內各個監測站發出主控信號；并監視各外圍站發回的輸油管道兩端的壓力、流量、溫度數據，便于主控室調度指揮。系統內采用深圳泰達鑫通信技術公司生產的頻點為230MHz（用戶選擇頻點）、功率為5W或25W的半雙工無線數傳電臺遙測、遙控。所有收、發信機的收、發狀態均處在各自的單片機或PLC(可編程控制單元)控制之下。通常所有監測站的收、發信機均處在接收狀態。計算機管理中心站開始運行后，首先向1#站以廣播方式發出主控指令，然后中心站返回到接收狀態，1#站的接收部分收到該指令后，通過PLC(可編程控制單元)解出與1#相一致的地址碼，控制信號去控制5W或25W泰達鑫無線數傳電臺的地址碼和控制信號，使得1#回傳相應的從站信息到中心站的監控系統，或去控制1＃從站的開啟、停止。同樣如需取樣1#從站的相關信息參數，中心站的控制信號立即打開模塊發射部分，將1#站所采集的電流、電壓數據流同地址碼一起發送到中心站，然后1#返回接收狀態；管理中心站收到1#站的數據后，經過處理，在計算機的顯示屏上顯示出來，同時將數據儲存起來。接著，管理中心站便依次以廣播方式向2#站發出指令，同時接收、處理發回的各種數據。
當巡檢工作結束后，若發現某一終端站未向管理站發回遙測數據，則管理站會自動向該站發出指令；若依然沒有信息返回，則管理站即判斷該站已發生故障，同時發出告警信號立即處理。
·告警：在系統的運行中，若某一（或幾處）實時采集的數據有突變，即發生有缺相、過流、過壓保護、過熱等現象時，采集終端站先檢測管理站是否空閑。若管理站空閑，采集終端站立即向管理站傳送告警信息，管理站的計算機界面立即彈出故障顯示，且發出停止工作命令和告警聲
|
