目前，安防監控系統中采用的視頻傳輸技術大致可以分為同軸基帶傳輸、射頻傳輸、光纜傳輸、雙絞線傳輸、數字網絡傳輸?shù)葞追N傳輸方式。除數字網絡傳輸技術外，其它的都有使用到物理的傳輸介質。
首先我們簡單介紹下這幾種傳輸技術的實現方式：
一、 視頻同軸基帶傳輸
在這幾種傳輸種應用最早，用量最大，相對來說最容易的一種傳輸方式。它的傳輸方式就是直接傳輸，從攝像頭到監控中心用一根同軸線相連接，多路就用多根。主要是通過外層的屏蔽層來抗干擾，不讓干擾信號進入到視頻傳輸中，一般傳輸距離為200-300米。距離再長要加抗干擾器和視頻放大器。一根同軸線傳輸1路信號。
同軸線的特點是：衰減小，抗干擾好；缺點是線徑粗，重，不易彎曲。
視頻基帶傳輸接線示意圖如下（4路）：
二、射頻傳輸
先把多個的視頻通過一個混合器變成一路射頻信號輸入，傳輸，在接收端再通過每一路的調制解調器選出自己的頻段。抗干擾通過調頻跨過干擾頻段。射頻傳輸有一個“射頻傳輸網絡”，這個技術比較復雜。射頻傳輸工程的成敗的關鍵點。包括了調制，混合，多頻道均和等很多技術。所以需要專業的人員安裝調試。1根同軸線可以傳輸多路信號。遠距離傳輸也要另外加射頻放大器。
特點：也是一根線傳輸，不會占用很大空間，衰減小；缺點就是調制比較復雜。

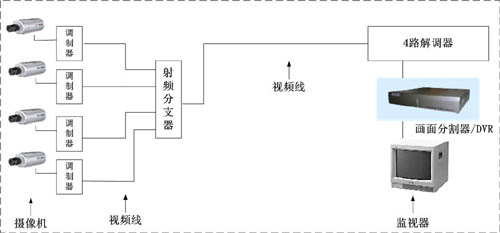

射頻傳輸接線示意圖如下（4路）：
三、光纜傳輸（光纖傳輸）
遠距離傳輸，幾公里到幾十公里。一根光纖可以傳輸多路信號。傳輸衰減最小。但是光纖的遠程鋪設和后期維護難度很大，成本也很高。發射器接收電信號，通過電光轉換為光信號通過光纖傳輸，接收器再通過光電轉換，將光信號轉為電信號，從而實現信號的傳輸。可以通過調幅和調頻來實現一根光芯里面?zhèn)鬏敹嗦沸盘?hào)，也可以傳輸反向數據。
優點：傳輸距離遠，衰減小。缺點是鋪設難度大，成本高。

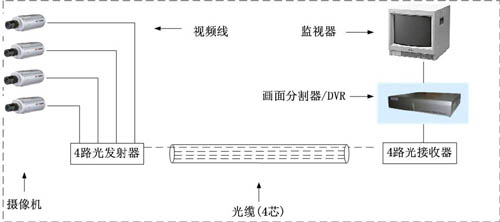

光纜傳輸接線示意圖：
四、雙絞線傳輸
雙絞線是100歐的平衡傳輸方式。而目前的攝相機和后端視頻設備一般都是75歐阻抗匹配連接。所以用雙絞線傳輸方式要進行轉換。也就是說需要雙絞線傳輸設備。對于干擾，雙絞線是開放式的，利用雙絞線兩條線纜信號相等方向相反的特性，抑制外部干擾。傳輸距離0-1500米。一根雙絞線可以傳輸多路信號。
特點：傳輸距離遠，抗干擾能力強，布線簡單。缺點衰減較大需要補償）。

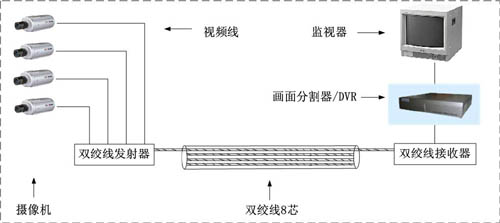

雙絞線傳輸接線示意圖：
下面我們從傳輸介質，線材成本，輔助材料成本，施工成本，所需產品的成本幾個方面對這幾種傳輸方式做個對比：
為了便于做個比較，我們做一個假設從攝像頭到監控機房的距離是600米（一個較常見的距離），攝像頭的點數為4個。
工程成本對比表如下：
|
傳輸方式
對比方面 |
基帶傳輸 |
射頻傳輸 |
光纜傳輸 |
雙絞線傳輸 |
|
傳輸介質 |
同軸線（75-5 96編） |
同軸線（75-5 96編） |
光纖（4芯單模） |
雙絞線（超五類非屏蔽） |
|
線材成本 |
1.5元/米 |
1.5元/米 |
3元/米 |
2元/米（8芯） |
|
整系統價格 |
1.5*4*600=3600 |
1.5*600=900 |
3*600=1800 |
2*600=1200 |
|
傳輸設備 |
無 |
一線通產品 |
光端機 |
雙絞線傳輸器 |
|
傳輸設備價格 |
0 |
300*4=1200 |
3000 |
150*4=600 |
|
輔助材料 |
抗干擾器，放大器 |
射頻分支器 |
無 |
無 |
|
輔助材料成本 |
300 |
200 |
0 |
0 |
|
布線成本 |
0.6*4*600=1440 |
0.6*600=360 |
1*600=600 |
0.6*600=360 |
|
接線方法 |
BNC頭 |
做射頻線 |
熔接，光纖頭 |
水晶頭 |
|
占用井道空間 |
大 |
小 |
小 |
小 |
|
布線難度 |
較大 |
較大 |
大 |
較小 |
|
調整 |
無需 |
較復雜 |
簡單 |
簡單 |
|
總價 |
6000元左右 |
3000元左右 |
5000左右 |
2200元左右 | （以上價格2008-12-31統計的各類產品的平均價格，不同品牌價格會有較大差別，不同環境施工難道的成本也有較大的差別）
小結：
從上面的對比可以看出，采用光端機在這種傳輸中費用是較高的。所以，光纖傳輸一般用在大型監控，遠距離傳輸中。光纖容量大，傳輸距離遠的優勢就體現得很明顯。
在1000米范圍內，短距離的監控視頻傳輸中，雙絞線視頻傳輸，不論從工程成本，施工難度，人工成本各方面都有很大的優勢。
|
