1.簡介

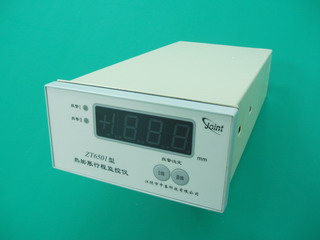

ZT6501型熱膨脹行程監控儀可與TD-2線性差動變壓器式位移傳感器配套使用。可為傳感器提供激勵電源，同時可將位移信號轉換成4-20mA模擬信號輸出，并用數碼管顯示，設有報警控制功能。該儀器采用160×80（mm）標準機箱，LED數字顯示,PVC彩色面膜和輕觸摸鍵,外形美觀，款式新穎。互換性強，設計合理、安裝和使用方便。
2.主要功能
● 顯示功能
油動機行程測量值、Ⅰ值報警、Ⅱ值報警設定值，可分別在LED數碼管上顯示，4位數碼管顯示，第一位為符號位。
● 報警功能
設有兩級報警，用戶可根據需要設定報警值,當油動機行程超過報警設定值時，前面板相應報警指示燈亮，同時監控儀在后面板輸出開關信號，保護被控設備。
● 報警延時時間設定功能
報警延時時間調整范圍0～3秒，以防止現場干擾引起誤報警。
● 自診斷功能
具備上電、掉電檢測功能，同時切斷報警、停機輸出回路，能有效地抑制儀表的誤報警。
● 電流輸出
設有4～20mA電流輸出接口，可與計算機等設備連接。
3.主要參數
● 輸入信號：接受TD-2線性差動變壓器式位移傳感器輸出信號。
● 顯示方式：4位數碼管顯示，第一位為符號位
● 線性誤差：1.5％±1個字
● 模擬輸出：4～20mA(負載≤500Ω)或0～10mA（負載≦1KΩ）
● 報警設定：滿量程內任意
● 報警接點容量：DC28V 3A AC250 3A
● 工作環境: 溫 度 0～45℃ 濕 度 ≤85％
● 工作電源：AC220∨±10％ 50Hz±5％ 功耗≤10W
● 安裝方式: 盤式
● 整機尺寸：160（寬）×80（高）×300（深）mm
● 開孔尺寸：151（寬）×75（高）mm
4．選型指南
● ZT6501型熱膨脹行程監控儀必須配置TD-2線性差動變壓器式位移傳感器。
● 選型代號
ZT6800861—A□□—B□□—C□□—D□□

ZT6800862—A□□—B□□—C□□—D□□

ZT6201—A□□—B□□—C□□—D□□

量程選擇：A□□
0 1: 0～25um
0 2: 0～35um
0 3: 0～50um
電流輸出：B□□
0 1：4～20mA
0 2：0～10mA
傳感器選擇：C□□
0 1: TD-2線性差動變壓器式位移傳感器
報警延遲: D□□
0 1: 0.1秒
0 2: 1秒
0 3: 3秒

6800系列汽輪機監控系統結構參數

代號 機箱
位數 外型尺寸 開孔尺寸
L H S L H
1 4 280 258 397 220 225
2 5 331 258 397 271 225
3 6 382 258 397 322 225
4 7 433 258 397 373 225
5 8 484 258 397 424 225
6 9 535 258 397 475 225
7 10 586 258 397 526 225
8 11 637 258 397 577 225
9 12 688 258 397 628 225
10 13 739 258 397 679 225
11 14 790 258 397 730 225
