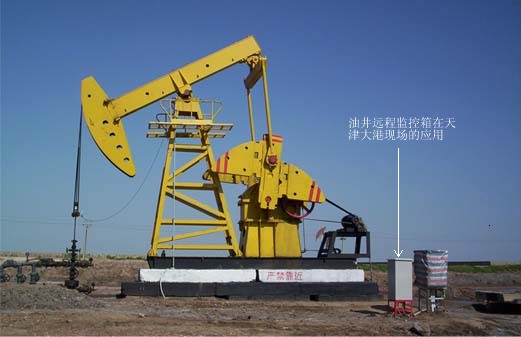

PSCKX-001型測控箱是我公司針對油田抽油機生產的遠程控制終端設備。
　 PSCKX-001型測控箱主要由保護機箱、交流MINI RTU、直流MINI RTU、GPRS數據傳輸器、互感器、開關和接線盒組成。本設備可以測量抽油機的三相電壓、三相電流、功率、功率因數、電能等電參數；可為抽油機提供欠壓、過壓、缺相、過流、欠載自動告警和保護；可以遠程檢測油井的工作狀態，遠程啟停抽油機；外接拉力傳感器、角位移傳感器時可測出示功圖；外接儀表可得到井口壓力、油溫等狀態數據；本設備為模塊化組合，各種數據采集和傳輸模塊采用全隔離設計，系統的抗干擾能力強、穩定性能好，功能可拓展。
PSCKX-001型測控箱具有如下功能：
1、檢測功能：抽油機的電參數、示功圖檢測，啟停狀態檢測、油井壓力、溫度等檢測。
2、控制功能：抽油機就地人工控制；抽油機欠壓、過壓、缺相、過流、欠載自動控制；遠程控制；
3、遠程通訊功能：GSM/GPRS數據傳輸器實現抽油機與數據中心的數據交換、參數的讀取和設定。
4、現場操作功能：現場顯示各種電參數，使用按鍵現場讀取、設定參數，使用手提電腦可現場獲取各種數據，并儲存。
5、數據保護功能：自動記錄抽油機工作過程，保存工作狀態信息，存儲歷史記錄。在掉電時，設定參數不丟失。
6、報警功能：自動判斷抽油機工作是否正常，給出報警信息，同時根據預先的設定采取不同的動作（停機或開機）。
7、自檢功能：自動判斷并顯示抽油機故障、自動判斷并顯示各模塊的故障。
8、開機報警功能：具有開機報警功能，保證現場工作人員的安全。
9、初始化功能：可對控制箱進行初始化，現場方便升級。

PSCKX-001型測控箱具有如下特點：
1、外加保護箱，防雨、防曬、防塵性能好。
2、控制箱為模塊化組合，所有模塊采用全隔離設計，使用工業級器件，系統抗干擾能力強、適應溫度范圍寬、可擴展性強。
3、支持通用的Modbus RTU、Modbus ASCII等標準通信協議，可方便地接入控制系統。
4、控制箱可作為控制系統中的一個站點聯網工作，也可獨立運行完成各項控制功能。
5、控制箱各種模塊程序可實現現場下載、升級。
6、具有多種控制方式，可很好地適應現場要求。
7、具有數據掉電保護功能，可長期保存設定參數及歷史數據。
