計算機/動力/通訊機房/變電所/配電室環境綜合監測方案
--溫濕度監控、漏水監控、防盜報警、斷電漏電監控……
一、監測方案簡介
1、系統的目的
本系統的目的是為了保障中心機房系統的正常運行，實時監測機房環境的各項指標，遇到機房停電、電源故障、環境溫度過高、非法闖入、火災和漏水等緊急意外情況，能夠及時記錄、查詢和自動快速報警。
我們正處于一個信息高速交換、傳播的時代，信息網絡已和我們的日常辦公與生活學習緊密結合在了一起。機房作為一個信息處理與交換的重要場所，其位置就顯得尤其重要。保證機房內各設備的正常運行就成了一項非常重要的工作，為此機房綜合監測系統應運而生。
[機房環境檢測的必須性]
計算機設備中，使用了大批的半導體器件、電阻器、電容器等。在計算機加電工作時，環境溫度的升高都會對它們的正常工作造成影響。當溫度過高時，可能會使某些元器件不能正常工作甚至完全失去作用，從而導致計算機設備的故障。因此，必須按各設備的要求，把溫度控制在設備要求的范圍之內，我們大型機房內的各設備機房的溫度要求就不一樣，如神威機房要求15℃左右，克雷機房要求20℃左右，IBM SP機房要求21℃ 左右。
為了確保計算機安全可靠地運行，嚴格控制溫度之外，還要把濕度控制在規定的范圍之內。一般地講，當相對濕度低于40％時，空氣被認為是干燥的；而當相對濕度高于80％時，則認為空氣是潮濕的；當相對濕度為100％時，空氣處在飽和狀態。在相對濕度保持不變的情況下，溫度越高，水蒸氣壓力增大，水蒸氣對計算機設備的影響越大，隨著壓力增大，水蒸氣在元器件或由介質材料表面形成的水膜越來越厚，造成“導電小路”和出現飛弧現象，引起設備故障。高濕度對電子計算機設備的危害是明顯的，而低濕度的危害有時更加嚴重。在相同的條件下，相對濕度越低，也就是說越干燥，靜電電壓越高，影響電子計算機設備的正常工作越明顯。實驗表明，當計算機機房的相對濕度為30％時，靜電電壓為5000v，當相對濕度為20％時，靜電電壓就到了10000V，而相對濕度降到5％時，則靜電電壓可高達20000V。
所以需要在機房的各個重要部位，裝設溫濕度檢測模塊，記錄溫濕度曲線供管理人員查詢，一旦發現溫濕度越限即刻啟動報警；提醒管理人員及時調整空調的工作設置值或調整機房內的設備分布情況，系統也可自動調整空調的工作設置值。同時系統記錄下的曲線可供機房管理人員參考；以方便根據當地的各季節的溫濕度狀況適時調整，及時防范因溫濕度質量造成不必要的設備損壞；在問題發生后可根據歷史曲線輕松找到問題所在，方便解決問題。
傳統的溫濕度檢測方式為溫濕度傳感器輸出電壓或電流信號，通過模擬量采集模塊傳送至計算機，其電壓或電流信號在傳輸過程中不可避免地受到線材質量、傳輸距離、電磁干擾等影響，造成不可避免的誤差。為確保溫濕度檢測值不至于受上述因素的影響，我們選用485總線式溫濕度變送器，傳感器把檢測到的溫濕度的值通過以太網在本地直接轉換成數字信號，最大限度地保證了溫濕度檢測的準確性。
[接下來我們對機房綜合監測系統做一些介紹]
（1）機房溫濕度、潔凈度和噪聲監測
計算機機房、中控機房環境需要適宜的溫度和濕度，以保證設備長期穩定工作。以下是機房環境的參照標準：
溫 度：機房溫度一般在20±2℃（冬季），22±2℃（夏季）。
相對濕度：適宜的濕度可以防止靜電危害并降低浮塵，一般情況下空氣濕度應保持在40％RH～60％RH之間。
潔 凈 度：符合標準ASHRAE52-76，空氣中0.5nm的塵粒數少于18000粒/升。
噪 聲：關閉主設備的條件下，工作人員正常辦公位置處測量不高于68dB(A) (GB)。
（2）除了（1）所述外，在機房環境監測中還常包括以下幾方面：
漏水監測：主要監測地板下面、空調等是否有漏水現象，當有漏水發生時，及時報警。
防火報警：當監測到煙霧達到一定濃度時，煙感器自動報警，會啟動閃光報警及軟件報警等。
防盜監測：配置紅外探測器、玻璃破碎探測器等，用于監測非法侵入報警。
電力監測：包括強電/弱電的電流、電壓、功率等參數監測。
電源監測：用于監測強電/弱電的供應情況，當發生電源故障時，發出報警。
UPS監測：對UPS的電量、工作狀態、故障等方面進行監測。
視頻監測；對于重要的設備和位置提供24小時視頻錄相。
（3）機房環境監測所執行/參照的技術規范和標準
GB2887-89《計算機場地安全要求》 GB50174-93《電子計算機房設計規范》
GBJ16-87《建筑設計防火規范》 GB50116-98《火災自動報警系統設計規范》
SJ/T30003-93《電子計算機機房工程施工及驗收規范》 GB 50054-95《低壓配電設計規范》
JJG874-2007《溫度指示控制儀》 GBJ93-86《自動化儀表選型規定》
HG20507-92《工業自動化儀表工程施工及驗收規范》 GB50054-95《低壓配電設計規范》
JB/T5243-91《工業控制計算機系統驗收大綱》 GB11032-89《交流無間隙避雷器》
ITU.TS.K20∶1990《電信交換設備耐過電壓和過電流能力》 ITU.TS.K21∶1998《用戶終端耐過電壓和過電流能力》
上述的技術規范和標準為我們機房綜合環境監測提供了依據和參考，為全面實施機房環境監測提供了保障。
二、監測方案配置說明
根據監測功能的不同，機房監測方案配置也不同。
（1）機房溫濕度是最常監測的參數，選用JCJ100N/JCJ300B/JCJ175，采用壁掛或螺釘固定，適于室內安裝與測量。
（2）機房綜合監測方案
1、機房監測一般包含對機房的溫濕度、漏水、火情、偷盜、電源、UPS、視頻等監測。
2、對于機房電壓、電流、功率等參數的監測，可以選擇單相/三相電壓、電流變送器、有功功率變送器等實現測量，對于電源監測選擇JCJP1、JCJP3電源監測器。
3、機房綜合監測軟件充分考慮了各種監測信號的特點，對不同信號進行人性化的設計與處理：
對于如溫濕度、電壓、電流、功率等模擬信號，軟件界面顯示實時測量值、報警設定值、實時曲線、歷史曲線、生成報表、數據自動存儲，數據轉存Excel文件等。
對于開關報警信號如漏水報警、紅外報警、煙霧報警、電源故障報警、UPS報警等采用報警指示燈形式顯示，以指示燈閃爍并改變顏色來報警，對于開關類信號生成報警報表，可查詢某一時間段內的報警記錄。

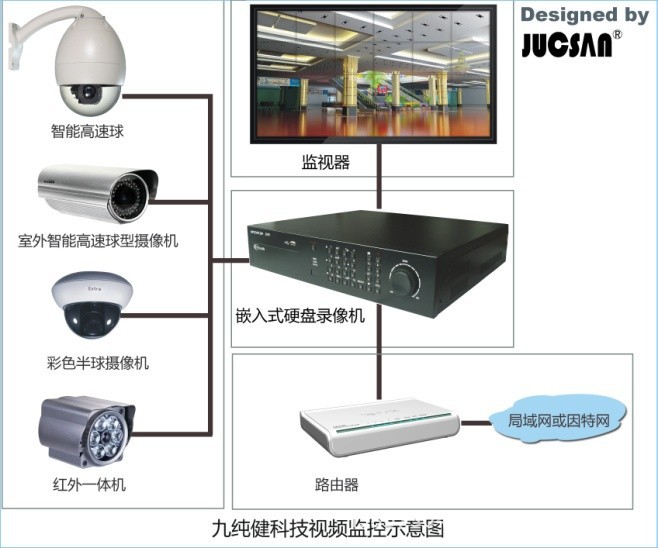

4、視頻監測方面，在機房重要位置安裝視頻攝像頭，可選用通用型攝像頭，也可選用變倍、調焦的球機，以滿足更高性能監控要求。通過視頻監控軟件，可全方位監測機房各個角落的狀態，支持按事件/按時間等條件查詢記錄。

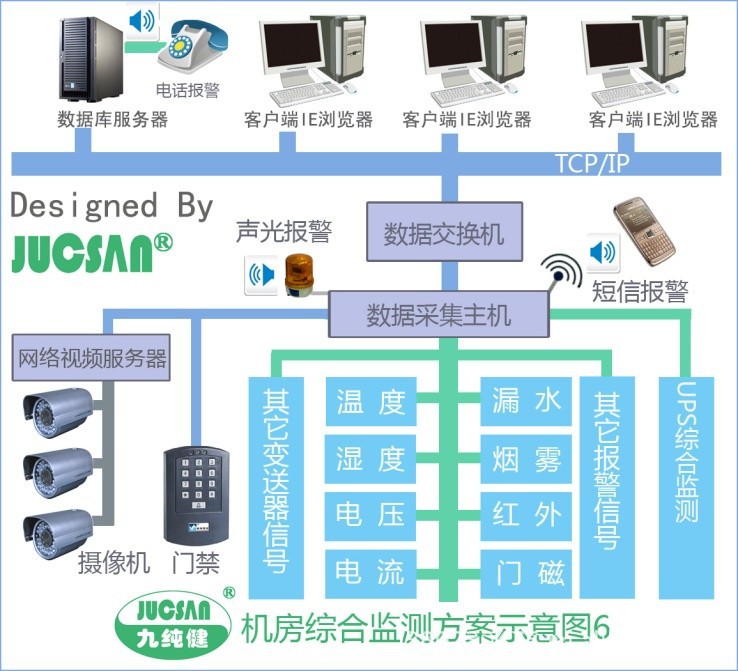

三、監測方案系統示意圖
功能簡介：

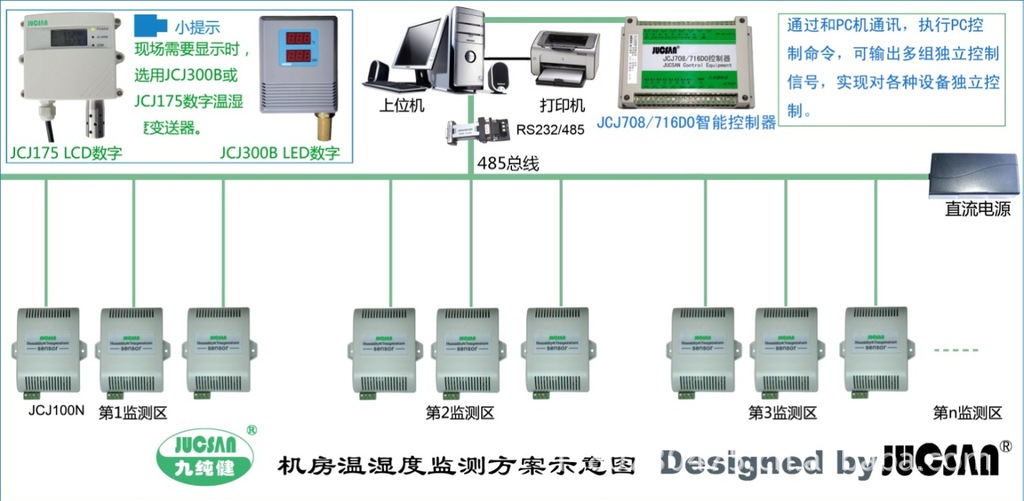

1、通過JCJ100N數字溫濕度變送器實現對機房多點溫濕度監測。
2、通過具有LCD顯示的JCJ175或具有LED顯示的數字溫濕度變送器，充分滿足現場有顯示的要求，且與JCJ100N可以混合組網使用。
3、通過JCJ708/716DO智能控制器實現現場聲光報警、對空調等設備實現自動控制。
4、通過配合機房溫濕度綜合監測軟件，實現對機房溫濕度進行實時監測，并可查看各種數據、曲線、報警、短信報警、數據記錄存儲等。
5、配合網絡版管理軟件支持通過IE瀏覽器遠程訪問數據。

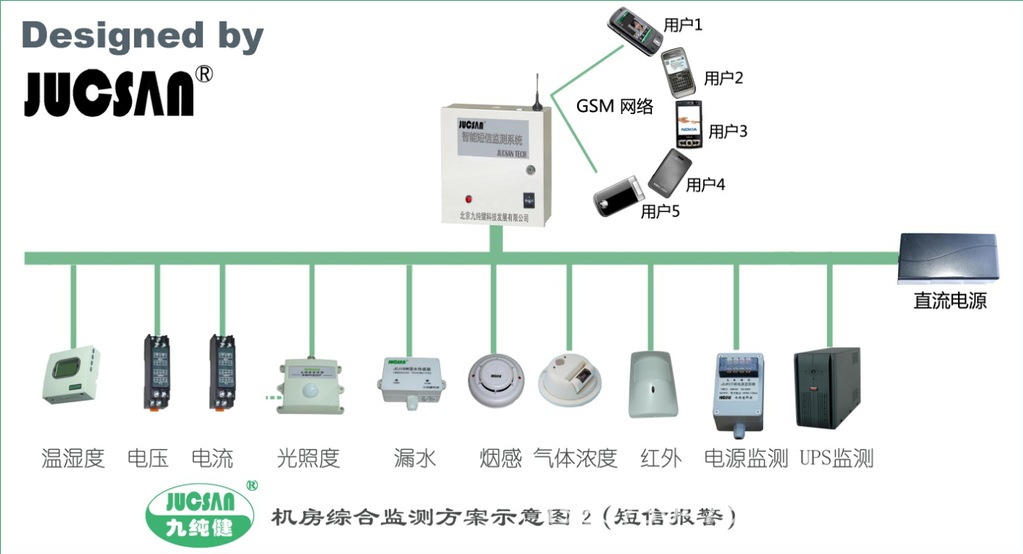

功能簡介：實現對機房內溫濕度、電流、電壓、漏水、煙感、紅外、UPS、電源工作狀態等信號進行采集，并將這些信號連接到短信報警主機上，實現以短信形式查詢機房環境各參數工作狀態，并以短信形式發送報警信息。

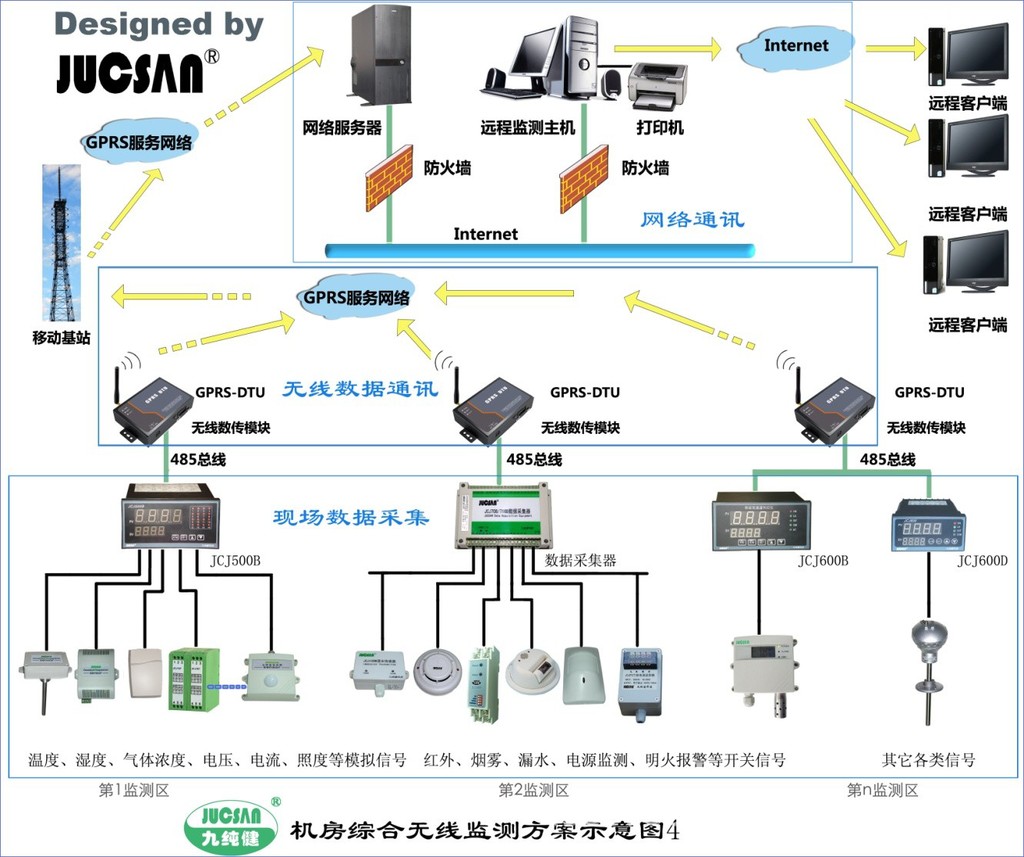

功能簡介：實現對機房內溫濕度、電流、電壓、漏水、煙感、紅外、電源工作狀態等信號進行采集，并將這些信號連接到數據采集器、智能測控儀等設備上，并通過無線數傳設備將信號無線傳輸到管理中心的計算機上，通過機房監測軟件對各組數據進行分析、處理，通過網絡實現遠程IE瀏覽，同時在監測現場通過各類控制器對現場設備進行自動化控制。
功能簡介
對于小型機房，使用一臺數據采集主機就可以完成機房環境動力監控。
包括機房溫濕度、電流、電壓、漏水、煙感、紅外等，并將這些傳感器信號連接到數據采集主機相應接口，根據用戶機房內空調、UPS等智能設備的類型和型號，將設備的協議處理程序固化在數據采集主機中。
客戶端用IE瀏覽器軟件登錄數據采集主機內置頁面，查看機房環境數據和設備狀態參數。
數據采集主機內置短信模塊，當機房環境和設備運行發生異常情況時，數據采集主機會向指定手機發送告警短信，提示維護人員及時處理。
功能簡介
實現對大中型機房的綜合監測，包括機房環境、視頻、門禁等全面監測，并配有專業機房監控軟件及數據庫服務器�？蛻敉ㄟ^IE瀏覽器可以登錄系統，并進行遠程管理與控制。
支持聲光報警、短信報警、電話撥號報警、語音報警。。
支持RS232、RS485、以太網通訊。
支持網絡視頻和網絡門禁。
系統運行更穩定、功能更豐富，適合于大中型機房綜合監測。
功能簡介

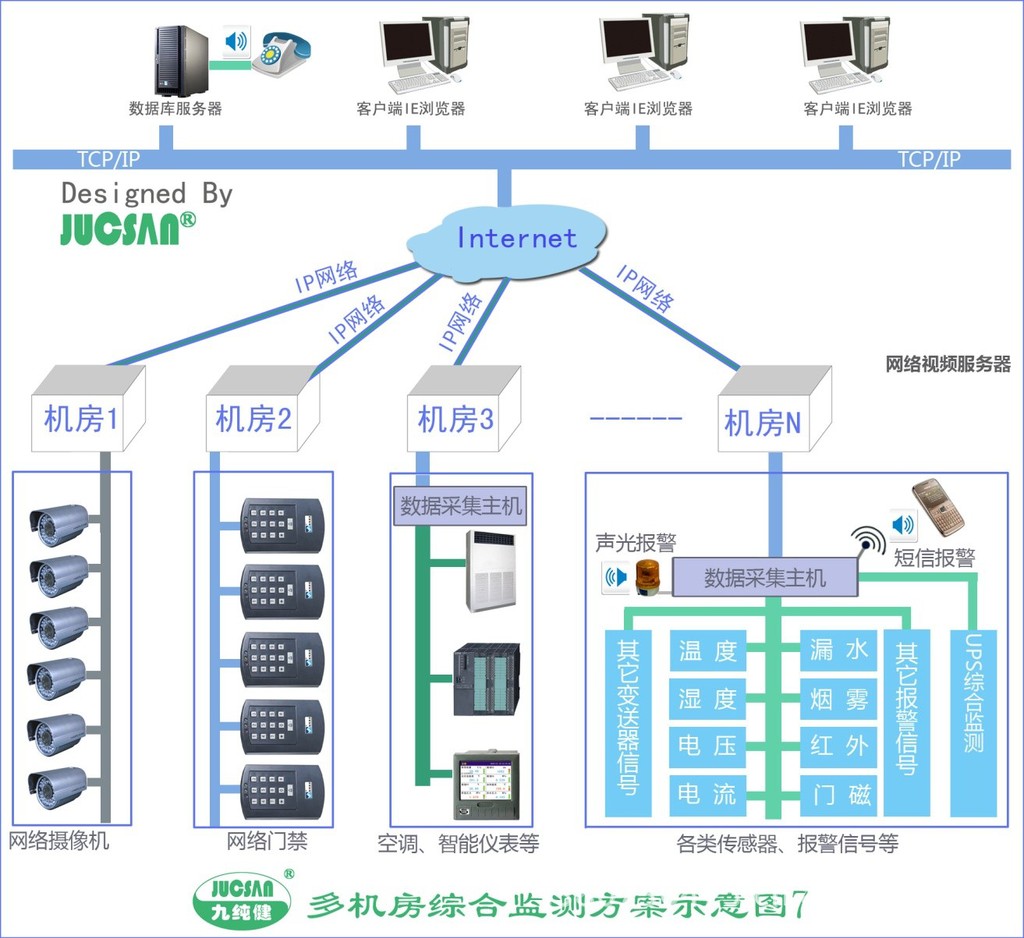

適用于對多個區域的多個機房綜合監測。將服務器安裝于中心機房，各區域的機房通過網絡與中心機房服務器相連接。機房管理人員在網內任何一臺電腦都可以查看任意機房的監測信息。
在服務器端安裝綜合監控軟件，客戶端通過瀏覽器可以登錄系統，進行遠程管理與監控。
系統登錄采用多級權限設置，確保機房信息安全。
支持聲光報警、短信報警、電話撥號、語音報警。
支持RS232、RS485、以太網通訊、無線GPRS、電話線等多種數據傳輸方式。
支持網絡視頻和網絡門禁。
系統運行更穩定、功能更豐富，適合于大中型機房綜合監測。
功能簡介

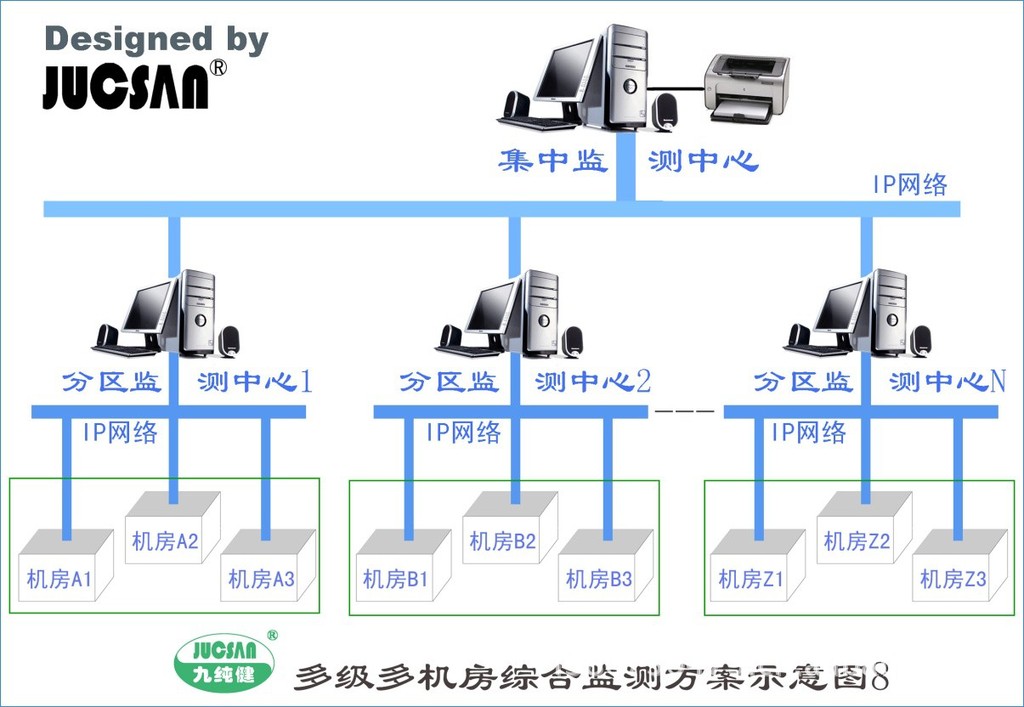

對于擁有多個分區，每個分區擁有多個機房的聯網式綜合監測，在每個分區設置獨立的監測服務器，這臺服務器負責對相應分區內的多個機房進行監測，各分區內的服務器通過網絡與集中監測中心的總服務器相連接，形成多級的網絡結構。
在分區服務器端安裝區域用綜合監控軟件，在總服務器端安裝總部用監控軟件。
|
