簡化采用IEEE 802.3af標準的用電設備設計

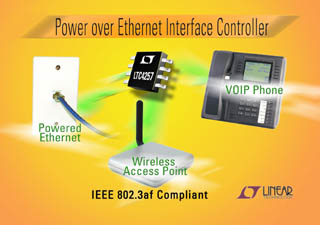

日前,  凌特公司（Linear Technology）宣布推出以其業界領先的Hot SwapTM 技術而設計的LTC4257以太網供電接口控制器，這款器件實際上包含了所有必需的電路以連接用電設備到按照IEEE 802.3af標準供電的以太網。這供電電壓為－48V的接口控制器具備標記電阻、可編程分級、電源開關、浪涌電流限制和故障保護等多項功能，極大地簡化了用電設備的設計。LTC4257可與凌特公司的多種DC/DC轉換器直接連接，為IP電話、無線接入點和其他用電設備（PD）提供了具成本效益的電源解決方案。

LTC4257中集成的100V功率MOSFET能使用電設備的電路在輸入電壓達到有效值之前，保持與以太網電纜之間呈斷開狀態。浪涌電流限制保持線路電流低于400mA，溫度限制防止電路進入故障的極端狀態。LTC4257還集成了一個用于正確識別用電設備的25k 精密標記電阻，以及一個可用單個外部電阻器來設置從0到4功率等級的分級標記電路。漏極開路的“電源良好” 輸出信號標志著內部功率MOSFET兩端的電壓降已經降到1.5V以下，表示輸出已經達到了最終值，系統可安全接通。

LTC4257可用在數字IP電話、無線網絡接入點、PDA充電站、HVAC自動調溫器或任何功率低于13W、可連接到以太網上的小型設備。用電設備根本不必使用數據鏈路，蜂窩電話電池充電器或出口照明標志等簡單裝置都可以通過一個以太網連接供電。

LTC4257是專門按照為用電設備制訂的IEEE 802.3af標準設計的，它使設計人員能將精力集中到全面的系統設計工作上。LTC4257采用SO-8封裝。以1000片為單位批量購買，每片起價1.65美元。
LTC4257性能概要
·用電設備的完善電源接口端口，用于執行IEEE 802.3標準第33款（目前屬于IEEE 802.3af草案）
·板上100V、400mA的功率MOSFET
·精確的浪涌電流限制
·板上25k標記電阻器
·可編程電流分級（1到4級）
·支持測量電流和測量電壓分級方法
·欠壓關斷
·智能溫度保護
·“電源良好”信號
·8腳SO封裝
