最近團隊在評估RK3506做新一代工業HMI方案，踩了不少坑，今天聊點干貨。為啥最終選了LVGL而不是Qt？下面說點大實話。

一線開發者的扎心時刻

痛點1：存儲和內存被“吃空”

RK3506 本身就是為低成本、高性價比設計的方案，板級內存和 NAND 容量都不會給得太奢侈。在這種資源有限的平臺上，Qt 方案過于臃腫，一個基礎界面就能把內存占掉一大截，再疊上業務邏輯和后臺服務，壓力直接拉滿。很多低成本產品甚至沒法穩定跑完 Qt 整個啟動流程。

痛點2：Qt 啟動慢、CPU 負載高

三核 A7 本身不帶 GPU，Qt 的 QML 渲染完全靠 CPU 硬扛，實測開機到界面穩定需要好幾秒，且日常界面幀率抖動明顯。工業 HMI 對實時交互有要求，卡頓感沒法接受。

痛點3：開機速度不達標，客戶現場被吐槽

工控設備上電幾秒內必須看到畫面，不然操作員以為機器壞了。用完整 Qt 框架+BSP 默認配置，冷啟動到界面顯示時間過長，在流水線場景完全不合格。

一、先認識一下今天的主角：MYD-YR3506

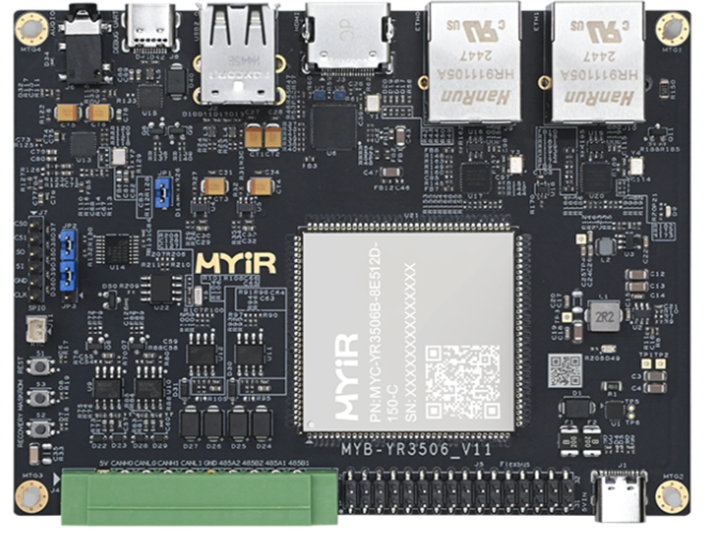

圖：米爾基于RK3506核心板開發板

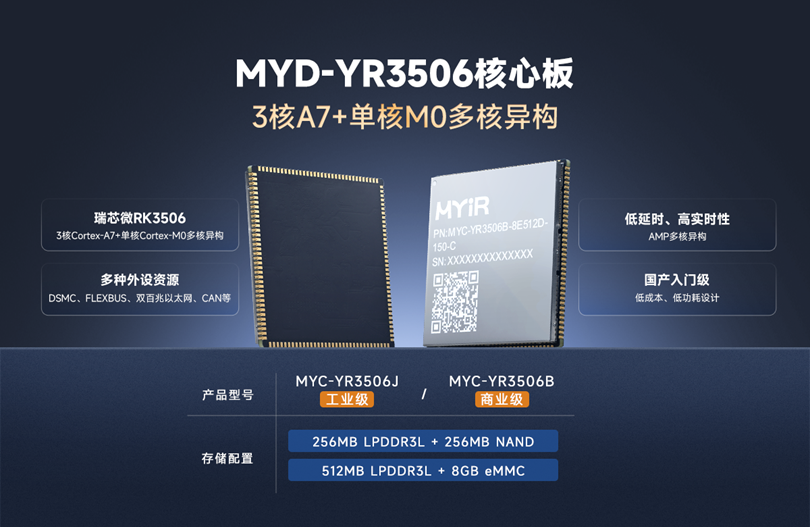

米爾RK3506核心板：多種配置、工業級/商業級可選

基于國產新一代入門級工業處理器 瑞芯微RK3506B / RK3506J，三核Cortex-A7 + 單核Cortex-M0 架構，為工業場景深度優化。

二、為什么在RK3506上選LVGL？這就是最優解

LVGL (Light and Versatile Graphics Library) 專為資源受限的嵌入式設備設計，純 C 實現，不需要臃腫的 C++ 運行時。對 RK3506 這種“三核 A7 + 輕量級圖形通路”的芯片簡直是絕配。

對比維度	LVGL	Qt
RAM基線占用	極低	高
圖形渲染CPU負載	低	高
啟動耗時	2秒左右	明顯更長
依賴與庫體積	純C，無運行時額外依賴	需C++標準庫、動態鏈接器

*LVGL 實測數據來自RK3506平臺，在深度優化下界面流暢度明顯優于Qt軟件渲染。

LVGL 在 RK3506 上的優勢：

▸ 輕量化內存占用：完整界面系統僅需幾MB RAM，給業務代碼留足空間。

▸ 啟動速度極快：無復雜依賴，從初始化到首幀顯示耗時極短。

▸ 開源且控件豐富：MIT 協議，內置幾十種常用控件，適合工業 HMI 快速開發。

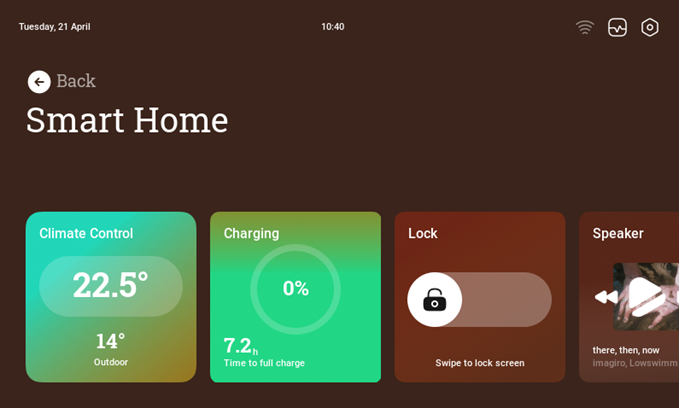

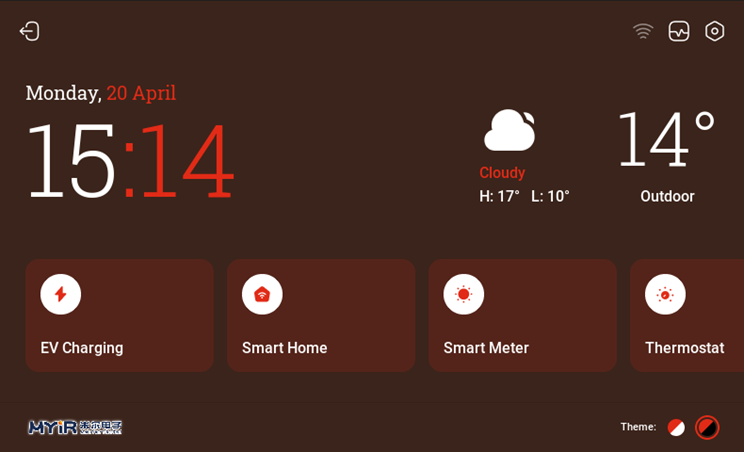

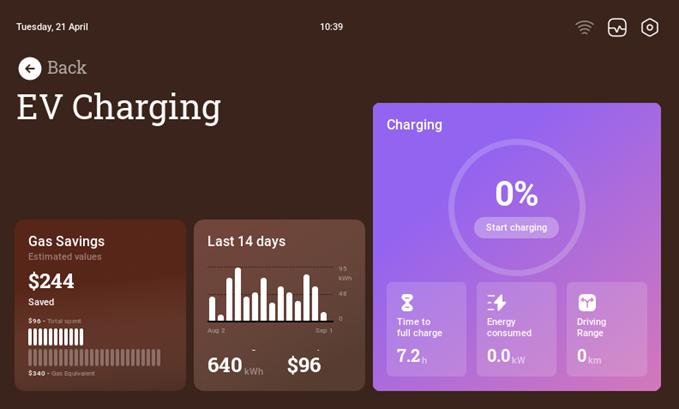

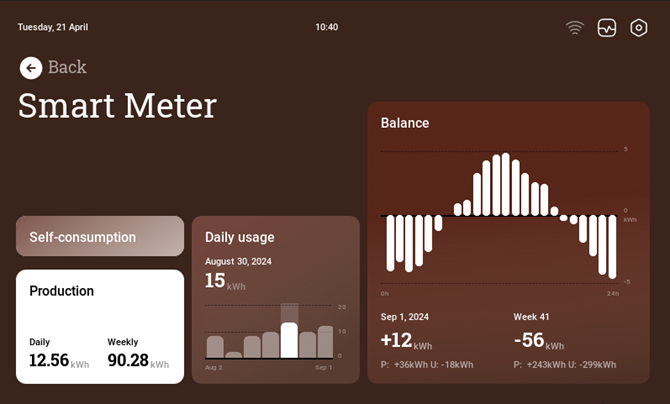

三、MYD-YR3506 跑 LVGL Demo：穩、輕、快

MYIR 基于瑞芯微 RK3506 推出的 MYC-YR3506 核心板（搭配 MYD-YR3506 開發板），原生適配了 LVGL 9.x 版本，并做了輕量級系統裁剪。我們團隊在 Buildroot 環境下構建了最小 Linux 系統，集成 LVGL 完整控件庫和觸摸校準服務。

四、2秒快速啟動：從 U-Boot 到顯示的全鏈路優化

RK3506 本身具備極速啟動能力，配合深度裁剪 LVGL 可以達到“上電即見”。實測 MYIR 板卡進入 LVGL 主界面僅需 2秒左右（內核+根文件系統）。關鍵優化手段如下：

全鏈路“瘦身”三板斧

▸ U-Boot 加速：采用 Thunderboot 模式，SPL 跳過冗余外設檢測，直接引導內核。

▸ 內核輕量化：關閉串口 printk 日志，禁用非必要外設驅動，僅保留 HDMI、USB 和網絡基礎模塊。

▸ Rootfs 精簡：基于 Buildroot 最小配置，僅保留 LVGL 主程序、觸摸后臺及系統核心進程，去掉一切“花哨”自啟服務。

特別說明 · HDMI 顯示的“真實情況”

很多工程師拿到板子測試時會疑惑：“為什么系統已經啟動了，屏幕還要黑幾秒才出畫面？” 在這里解釋一下：MYD-YR3506 目前僅設計了 HDMI 顯示輸出，而 HDMI 接口的握手協議（EDID 讀取、TMDS 信號鎖定）本身就需要較長時間。即便 Linux 內核已經在后臺完成啟動，HDMI 顯示控制器初始化 + 顯示器熱插拔檢測仍然要額外消耗 一些時間。因此用戶看到了lvgl啟動信息，但畫面卻延遲了幾秒左右才點亮。這不是 LVGL 啟動慢，而是硬件接口協議帶來的客觀瓶頸。如果你的項目對“首屏?xí)r間”有極致要求，可以考慮選用 MIPI DSI 接口屏，其初始化速度遠快于 HDMI。

五、不止于跑Demo：一些底層調優經驗

真正在生產環境落地，我們針對 RK3506+LVGL 做了一些硬核適配：

LVGL 顯示后端優化：直接基于 DRM (Direct Rendering Manager) 進行輸出，避免 FB 層額外拷貝；開啟 LVGL 的緩存雙緩沖機制，實現流暢渲染。

輸入設備協同：使用 input 子系統讀取觸摸屏事件，通過 evdev 驅動無縫對接 LVGL，觸摸響應延遲低于 15ms。

內存動態分配：對 LVGL 的內存池進行精細化配置，利用 RK3506 的 CMA（連續內存分配器）為 framebuffer 預留顯存，有效減少內存碎片。

結語：輕量化 ≠ 低效能，選對工具事半功倍

RK3506 在工業 HMI、智慧家居、邊緣網關領域的定位非常明確——高性價比、多核異構、豐富接口。對于大部分資源受限場景，LVGL 是實打?qū)嵉?ldquo;最優解”。而 MYD-YR3506 開發板不僅通過 LVGL 釋放了芯片的性能潛力，還做了從 U-Boot 到應用的全面啟動加速。如果你也在選型中糾結“Qt 太重”，不妨花幾天時間切到 LVGL 試試，或許會打開新大門。
