海為（Haiwell） HD系列工業觸摸屏新品面世
http://www.moduwu.com 2012-06-11 09:41 來源：廈門海為科技有限公司
海為（Haiwell）重拳出擊,推出HD系列各尺寸工業觸摸屏,外觀多樣，功能齊全。配備多種接口不僅支持市面絕大多數主流PLC及控制器直接通訊，更有以太網、CAN總線、音視頻輸入和輸出等接口，滿足您在各種運用場合的需求。全新引入的PCBA加強涂層工藝能有效抵抗油污、潮濕、導電粉塵等影響，經過涂層處理，具備強大的環境適應能力，適用與各種工業應用環境。符合人體工程學的16:9 寬屏液晶LED低功耗高亮背光，6萬5千色真彩顯示，使畫面更加細膩明艷。流線形外觀、寬屏設計、鋼化玻璃觸摸屏處理，給視覺以美的享受。集各種優點與一身，絕對是您不二的選擇。
產品簡介
全系列采用鋼化玻璃觸摸屏，真彩TFT液晶，寬屏設計，高亮度LED背光，炫麗的色彩提升產品檔次。
全系列支持打印機（含串口打印機）。
全系列支持USB存儲，SD卡存儲（4.3寸除外），隨意擴充存儲容量，最大可以支持4G SD卡。
全系列支持USB、U盤、串口三種中的任一種程序下載。
全系列支持市面絕大多數主流PLC及控制器直接通訊。
全系列支持離線或在線模似兩種調試，提高客戶開發效率，在線模擬調試支持長達半小時的PLC通訊。
支持HMI與HMI之間通過串口或以太網之間的高速互聯，方便快速實現多屏一機的功能，節約設備成本。
掉電SRAM功能，讓您的重要數據實現實時的掉電保存，保障設備運行安全，快速恢復停電之前的運行狀態。
多語言支持，支持世界上所有的語言，支持window所有字體，讓您的產品無障礙走向全球。
寬電壓范圍：DC 12V-28V。HMI使用范圍更加寬廣。
支持視頻信號輸入（CVBS），支持音頻輸出，支持CAN設備，多樣的接口滿足您個性化的需求。

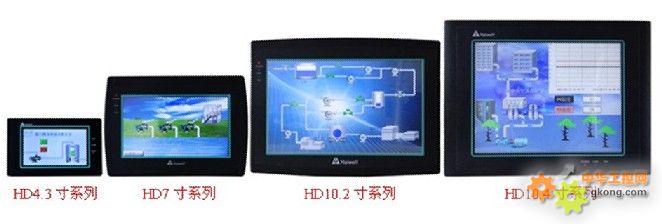

海為（Haiwell）HD工業系列觸摸屏規格參數
|
4.3寸系列屏 |
7寸系列屏 |
10.2寸系列屏 |
10.4寸系列屏 | ||
|
◇型號◇ |
經濟型 |
|
HD070L |
|
|
|
標準型 |
HD043T |
HD070T |
HD102T |
HD104T | |
|
CAN總線型 |
|
HD070TC |
HD102TC |
| |
|
以太網型 |
|
HD070TE |
HD102TE |
HD104TE | |
|
視頻輸入型 |
|
HD070TV |
HD102TV |
| |
|
串口擴展型 |
|
HD070TS |
HD102TS |
| |
|
◇性能規格◇ |
顯示色彩 |
65536色，真彩TFT | |||
|
亮度 |
300cd/m2 | ||||
|
背光燈 |
LED | ||||
|
觸摸屏 |
4線 精密電阻網絡（表面硬度4H ） | ||||
|
液晶壽命 |
50000小時 | ||||
|
CPU |
32-bit 400MHz RISC | ||||
|
存儲器 |
| ||||
|
掉電存儲器RTC |
256KB+實時時鐘 | ||||
|
打印端口 |
串口打印/USB打印機 | ||||
|
程序下載 |
1個USB SLTVE接口 | ||||
|
USB Host |
1個 USB Host | ||||
|
分辨率 |
480×272 pixels |
800×480 pixels |
800×600 pixels | ||
|
通訊端口 |
COM1 |
COM1/COM2（HD070L只有COM1） | |||
|
擴展通訊端品 |
|
COM3 |
COM3 |
| |
|
以太網端口 |
|
√ |
√ |
√ | |
|
CAN總線端口 |
|
√ |
√ |
| |
|
視頻端口 |
|
√ |
√ |
| |
|
◇電氣規格◇ |
額定功率 |
小于 5W |
８W以上 |
１０W以上 | |
|
額定電壓 |
DC24V | ||||
|
輸入范圍 |
12～28VDC | ||||
|
允許失電 |
小于 5ms | ||||
|
絕緣電阻 |
超過20MΩ 500VDC | ||||
|
耐壓測試 |
AC500V 20mA 小于1分鐘(電源端子與FG端之間) | ||||
|
耐靜電 |
符合IEC6 | ||||
|
抗干擾 |
干擾電壓：AC1000VP-P脈沖周期:11us 持續時間:1ns | ||||
|
◇環境規格◇ |
工作溫度 |
-10～ | |||
|
工作濕度 |
10～90％RH（無冷凝） | ||||
|
存儲溫度 |
-20～ | ||||
|
存儲濕度 |
10～90％RH（無冷凝） | ||||
|
防震度 |
10 ～ 25 Hz (X、Y、Z方向 | ||||
|
冷卻方式 |
自然風冷 | ||||
|
面板防護等級 |
符合IP65認證 | ||||
|
CE認證 |
EN6 | ||||
|
兼容性認證 |
FCC Class A 認證 | ||||
|
◇結構規格◇ |
外殼材料顏色 |
TBS塑料、黑色 | |||
|
外形尺寸mm |
138W×86H×37D |
212W×146H×36D |
272W×200H×48D |
299W×222H× 54D | |
|
顯示尺寸mm |
95W×54H |
154W×86H |
220W×132H |
211W×159H | |
|
開孔尺寸mm |
131W× 79H |
192W×138H |
260W×179H |
288W× 212H | |
|
凈 重 |
約0.3kg |
約0.6kg |
約1.2kg |
約1.9kg | |
|
濕 重 |
約0.6kg |
約1.0kg |
約1.7kg |
約2.5kg | |
海為（Haiwell） HD系列工業觸摸屏以優良的技術和高性價比惠及廣大用戶群體，從而助力客戶實現品質、性能、價格三者兼得。
更多內容敬請關注海為網站www.haiwell.com
