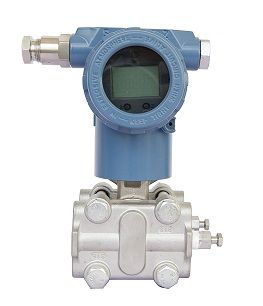

北京菲格瑞思全新推出FG700差壓變送器

http://www.moduwu.com 2012-06-14 10:47 來源：北京菲格瑞思儀表有限公司

FG700 HART協議智能差壓變送器是公司引進國外先進技術和設備生產的新型變送器，關鍵元器件和零部件均采用進口，整機經過嚴格組裝和測試，該產品具有設計先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器(羅斯蒙特3051與橫河EJA)，給使用者有耳目一新的感覺。同時與傳統的1151、CECC等系列產品在安裝上可直接替換，故它是一些老型號產品的替代和更新產品。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，具有HART現場總線協議的智能化功能。

特點:

l 精度高

l 穩定性好

l 二線制(特殊可四線制)

l 固體元件，接插式印刷線路板

l 小型、重量輕、堅固抗振

l 量程、零點外部連續可調

l 正遷移可達500%；負遷移可達600%

l 阻尼可調

l 單向過載保護特性好

l 無機械可動部件，維修工作量少

l 全系列統一結構，零部件互換性強

l 接觸介質的膜片材料可選擇

(316L、TAN、HAS—C、MONEL等耐腐蝕材料)

l 防爆結構，全天候使用

l 智能HART現場總線協議

三、功能參數

l 使用對象：液體、氣體和蒸汽

l 測量范圍：0～0.1kPa至0～40MPa

l 輸出信號：4～20mA DC(特殊可為四線制220V AC供電，0～10mA DC輸出)

l 供電電源：12～45V DC，一般為24V DC(見圖2負載特性)

l 負載特性：與供電電源有關，在某一電源電壓時帶負載能力見圖2，負載阻抗RL與電源電壓Vs關系式為：RL≤50(Vs一12)

l 指示表：指針式線性指示0～100％刻度或LCD液晶式顯示。

l 防爆：隔爆型 ExdIICT6

l 量程和零點：外部連續可調

l 正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的絕對值，

均不能超過測量范圍上限的100%。(智能型：量程比15：1)最大正遷移量為最小調校量程的500%；最大負遷移量為最小調校量程的600%。

l 溫度范圍：放大器工作溫度范圍：--29～+93℃(LT型為：--25～+70℃)。

灌充硅油的測量元件：—40～+104℃

法蘭式變送器灌充高溫硅油時：-20~+315℃，普通硅油：—40～+149℃

l 靜壓：4、10、25、32MPa

l 濕度：相對濕度為5～95％

l 容積吸取量：<0.16cm3

l 阻尼(階躍響應)：充硅油時，一般在0.2s到1.67s之間連續可調。

l 精確度： ±0.2%

l 死區：無(≤0.1％)

l 穩定性：六個月內(智能型為一年)不超過最大量程的基本誤差絕對值

l 振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05％／g

l 電源影響：小于輸出量程的0.005%／V

l 負載影響：電源如果穩定，則負載沒有影響

四、高精度差壓變送器

為滿足用戶對小量程及精度要求較高場合差壓的測量，我公司全新推出高精度差壓變送器

特點

高精度：0.075級

款量程比：100 ：1

采用數字溫度補償技術，溫度性能優異

符合HART通訊協議

擁有最新技術，現場抗干擾能力極強

五、FG700差壓變送器型號

FG700	□	□	□	□	□	差壓變送器
品種	DP					基本型差壓變送器
	DR					微差壓變送器
	HP					高靜壓差壓變送器
量程范圍	2					0-0.1~1KPa（智能微差壓）
	3					0-1~6KPa
	4					0-6～40KPa
	5					0-40～250KPa
	6					0-0.16～1MPa
	7					0-0.4～2.5KPa
	8					0-1.6～10MPa
輸出	E					4～20mADC，帶可調阻尼（模擬）
	S					智能型（HART協議）
	T					485通訊
結構材料						法蘭接頭	排氣/排氣閥	隔離膜片	注
	J1					316SST	316SST	316不銹鋼	微差壓
	J2					316SST	316SST	哈氏合金C-276
	J3					316SST	316SST	蒙耐爾合金
	J4					316SST	316SST	鉭
	J5					哈氏合金C	哈氏合金C	哈氏合金C-276	特殊訂貨
	J6					哈氏合金C	哈氏合金C	鉭	特殊訂貨
	J7					蒙耐爾合金	蒙耐爾合金	蒙耐爾合金	特殊訂貨
選用件	M1					線性指示表（0~100%刻度）
	M3					LCD液晶顯示表
	B1					管裝彎支架
	B2					板裝彎支架
	B3					管裝平支架
	d					隔爆型：防爆等級ExdⅡBT5
	i					本安型：防爆等級ExiaⅡCT6
	C2					"丁字型"接頭：M20×1.5陽螺紋
	C1					NPT1/2引壓過渡接頭及后部焊接引壓管（高靜壓）
	C0					"腰　型"接頭：NPT1/2錐管螺紋

變送器品種分類詳細表

序號	名稱	型號	測量范圍	靜壓(MPa)	精度等級
1	微差壓變送器	DP2E	0-0.1~1KPa	1	0.5
1	微差壓變送器	DP2E	0-0.1~1KPa	4	0.5
2	差壓變送器	DP3E	0-l~6KPa	4	0.2 或 0.5
3		DP4E	0-6~40KPa	10
4		DP5E	0-40~250KPa
5		DP6E	0-0.16~lMPa
6		DP7E	0-0.4~2.5MPa
7		DP8E	0-1.6~10MPa
8	高靜壓差壓變送器	HP4E	0-6~40KPa	25	0.2 或 0.5
8		HP4E	0-6~40KPa	32
9		HP5E	0-40~250KPa	25
9		HP5E	0-40~250KPa	32
10	壓力變送器	GP3E	0-1~6KPa		0.2 或 0.5
11		GP4E	0-6~40KPa
12		GP5E	0-40~250KPa
13		GP6E	0-0.16~1MPa
14		GP7E	0-0.4~2.5MPa
15		GP8E	0-I.6~l0MPa
16		GP9E	0-4~25MPa
17		GP0E	0-6~40MPa
18	絕對壓力變送器	AP4E	0-6~40KPa		0.2 或 0.5
19		AP5E	0-40~250KPa
20		AP6E	0-0.16~1MPa
21		AP7E	0-0.4~2.5MPa
22		AP8E ,	0-1.6~10MPa
23	法蘭式液位變送器	LT4E	0-6~40KPa	2.5	0.2 或 0.5
24		LT5E	0-40~250KPa
25		LT6E	0-0.16~1MPa
26	遠傳壓力變送器	GP4E	0-6~40KPa		0.5
27		GP5E	0-40~250KPa
28		GP6E	0-0.16~1MPa
29		GP7E	0-0.4~2.5MPa
30		GP8E	0-1.6~10MPa
31	遠傳差壓變送器	DP3E	0-l~6KPa	2.5	0.5
32		DP4E	0-6~40KPa	2.5
33		DP5E	0-40~250KPa
34		DP6E	0-0.16~lMPa
35		DP7E	0-0.4~2.5MPa

北京菲格瑞思儀表有限公司

地址：北京市海淀區上地三街9號金隅嘉華大廈B906

電話：010-51653377-807 手機：15810955952

聯系人：宋成秋

傳真：010-62965596

網址：www.fege.cn
