威盛嵌入式主板ETX-8X90應用于電力監控系統
http://www.moduwu.com 2013-04-19 13:36 來源：威盛電子（中國）有限公司

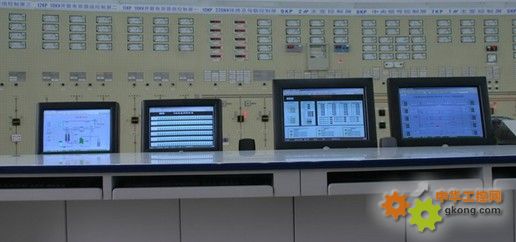

電力監控系統以計算機、通訊設備、測控單元為基本工具，為變配電系統的實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺，它可以和檢測、控制設備構成任意復雜的監控系統，在變配電監控中發揮了核心作用，可以降低運作成本，提高生產效率，加快變配電過程中異常的反應速度。
由于電力監控系統組成比較復雜，需要連接各種不同的設備，包括一些傳統接口的設備，如PCI，ISA，串口等設備，實現電網安全監控、電量及非電量檢測、參數自動調整、電能自動分時統計、事故跳閘過程自動記錄等等。這就要求核心計算機具有高度可擴展性；另外由于電力監控具有特殊的重要性，要求監控系統計算機具有高可靠性和穩定性。ETX主板很好地滿足了電力監控系統對核心計算機的要求。ETX是一種工業SOM應用標準，包括兩個部分：一個是ETX CPU模塊，另一個是ETX載板。ETX模塊是在95x114mm尺寸上集成了聲卡、LVDS顯示、網口、USB和標準I/O功能的CPU子系統，而千變萬化的接口部分和客戶特殊功能擴展則設計在任意形狀尺寸的載板上，ETX模塊通過4個100pin的高密度連接器與客戶載板連接。這樣的設計使得其擴展更加靈活，系統升級也輕而易舉，并且最大限度地減少線纜連接。采用威盛嵌入式主板ETX-8X90，在CPU運算性能和長期供貨保證上都比其它ETX廠商具有更大的優勢，已在多個變配電站中使用。
威盛ETX-8X90是一款傳統的系統核心模塊，提供完整的64位運算及高性能的多媒體功能，適用于各種下一代嵌入式應用。搭載1.2GHz威盛Nano X2 E系列雙核處理器，可提供行業領先的處理性能，同時為現有的ETX設備提供便捷的升級方案。此外，威盛ETX-8X90還集成了通用的威盛VX900媒體系統芯片組。該芯片組采用威盛ChromotionHD 2.0視頻引擎，支持VC1、WMV9、MPEG-2及H.264等各種視頻格式的硬件加速。
威盛ETX-8X90支持最新的顯示連接標準，包括18/24位雙通道LVDS、1個VGA接口支持2048 x 1536分辨率、4個USB 2.0接口及2個迷你USB接口、2個PCI接口、1個ISA總線、1個SATA接口、1個IDE接口、2個COM接口以及1個10/100以太網接口。
威盛ETX-8X90適用于工業電腦及專注于動態垂直行業應用的大型OEM廠商，包括醫療、測試測量、工業自動化及運輸。客戶能夠享有專屬項目啟動配套服務帶來的好處，包括多I/O載板設計參考等，以及威盛在開發客制化載板方面廣泛的技術支持。
關于威盛ETX-8X90
關鍵特性:
1）搭載1.2GHz 威盛 64位 Nano X2 E系列雙核處理器
2）1個DDR3 SODIMM內存卡槽，最高可支持4GB內存
3）搭載威盛VX900 媒體系統芯片組，擁有威盛 Chrome9 高清DX9 3D/2D 顯示核心，支持 VC1、MPEG-2、WMV9及H.264視頻格式解碼加速
4）擁有2個 PCI 卡槽及1個 ISA總線
5）支持1個 SATA接口、1個IDE 接口及2個COM接口
6）支持高達2048 x 1536分辨率CRT顯示，以及18/24位雙通道LVDS
7）支持1個 10/100以太網連接
8）支持4個 USB 2.0接口、2個迷你USB接口及1個IDE接口
9）支持 VxWorks、Windows 7、Windows Embedded Standard 7、Windows XP Embedded、Windows CE 6.0 及 Linux 操作系統
欲了解更多關于威盛ETX-8X90的詳細信息，請登錄：
http://www.viaembedded.com.cn/cn/products/systemonmodules/1970/1/ETX-8X90.html
