   深圳市捷晟達科技(JSD科技)推出模擬量無源兩線制放大器調理模塊IC

    概述：

    JSD OI 4-20mA-P系列隔離放大器是兩線制4~20mA電流隔離調理器模塊,該隔離調理器模塊屬于JSD MI 4~20mA系列隔離放大器，但該隔離調理器采用光電耦合技術，比電磁耦技術抗干擾能力強。該隔離調理器IC內部有電流信號調制解調電路、信號耦合隔離變換電路等。很小的輸入等效電阻，使該隔離調理器IC的輸入電壓達到超寬范圍（7.5~32V），以滿足用戶無需外接電源而實現信號遠距離、無失真?zhèn)鬏數男枰Ｔ摳綦x調理器IC輸出是針對24VDC和取樣電阻（或稱負載電阻）相串聯的二線制供電回路來設計的，同當前流行的模擬量輸入接口板（上位機）、PLC、DCS、PC或其他儀表的模擬量輸入端口相匹配。 內部的陶瓷基板、印刷電阻工藝及新技術隔離措施使器件能達到3000VDC絕緣電壓和工業級寬溫度，能在潮濕、震動的惡劣的環境中工作，滿足工業級環境要求。

JSD OI 4-20mA-P系列隔離放大器有PCB板上焊接和標準DIN 35mm導軌卡槽固定兩種安裝方式，導軌安裝的可以實現模擬信號一進一出、二進二出、三進三出的功能,用戶購買后只需按產品技術資料接線即可,方便用戶安裝使用。

JSD OI 4-20mA-P產品使用非常方便，只需外接一個50KΩ的多圈電位器進行ADJ校正，即可實現兩線制4-20mA信號的隔離放大與變換。

詳細技術資料:http://www.jsd-iac.com/UploadFiles/20121210212156293.pdf
                     http://www.jsd-iae.com/down/20128251122206.pdf

產品具有以下特點:

●  低成本、小體積,SIP封裝,符合UL94-V0阻燃標準
●  信號輸入、信號輸出相互之間3000VDC 隔離
●  4~20mA電流輸入與輸出，精度高（失真<0.2%）
●  工業級溫度范圍: -45~+85 ℃
●  精度等級：0.1級、0.2級；
●  無需外部提供工作電源，兩線制配電回路輸出方式
●  超寬范圍電壓輸入(7.5~32VDC)

產品應用范圍:

●  模擬信號數據隔離、采集
●  工業現場信號隔離
●  遠程長線無失真?zhèn)鬏?br /> ●  模擬信號地線干擾抑制
●  4~20mA隔離信號傳輸
●  儀器儀表與傳感器信號收發
●  電力監控、醫療設備隔離安全柵

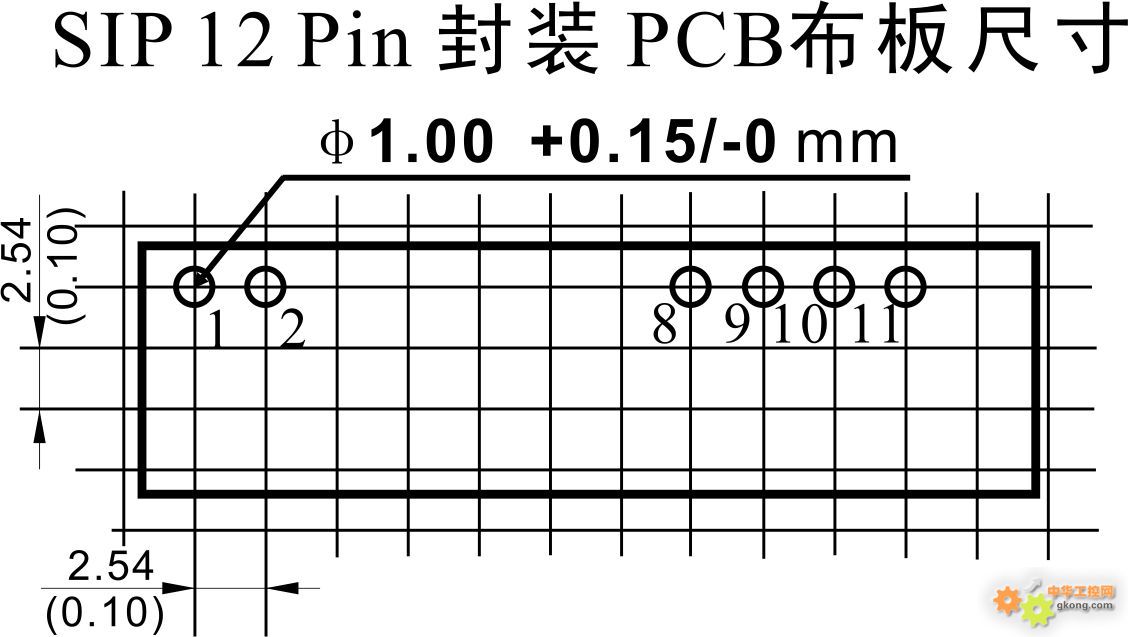

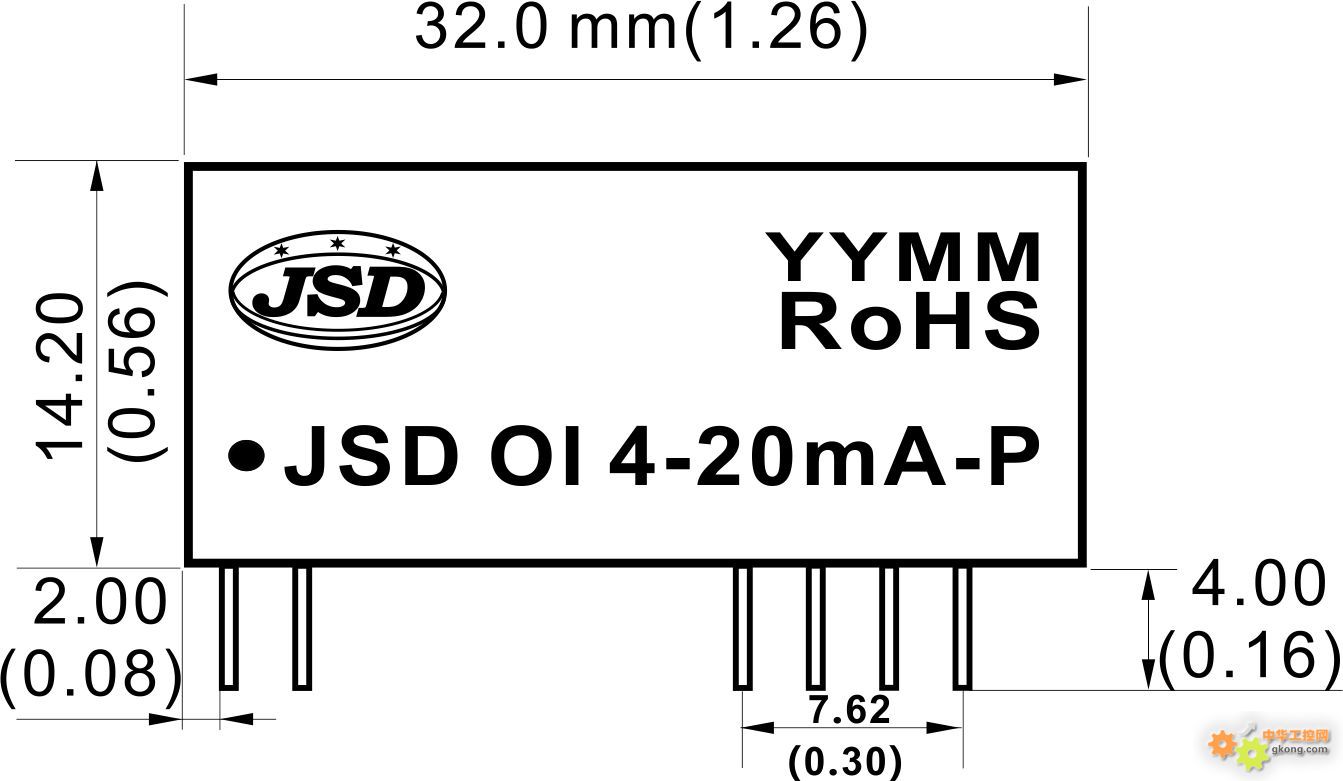

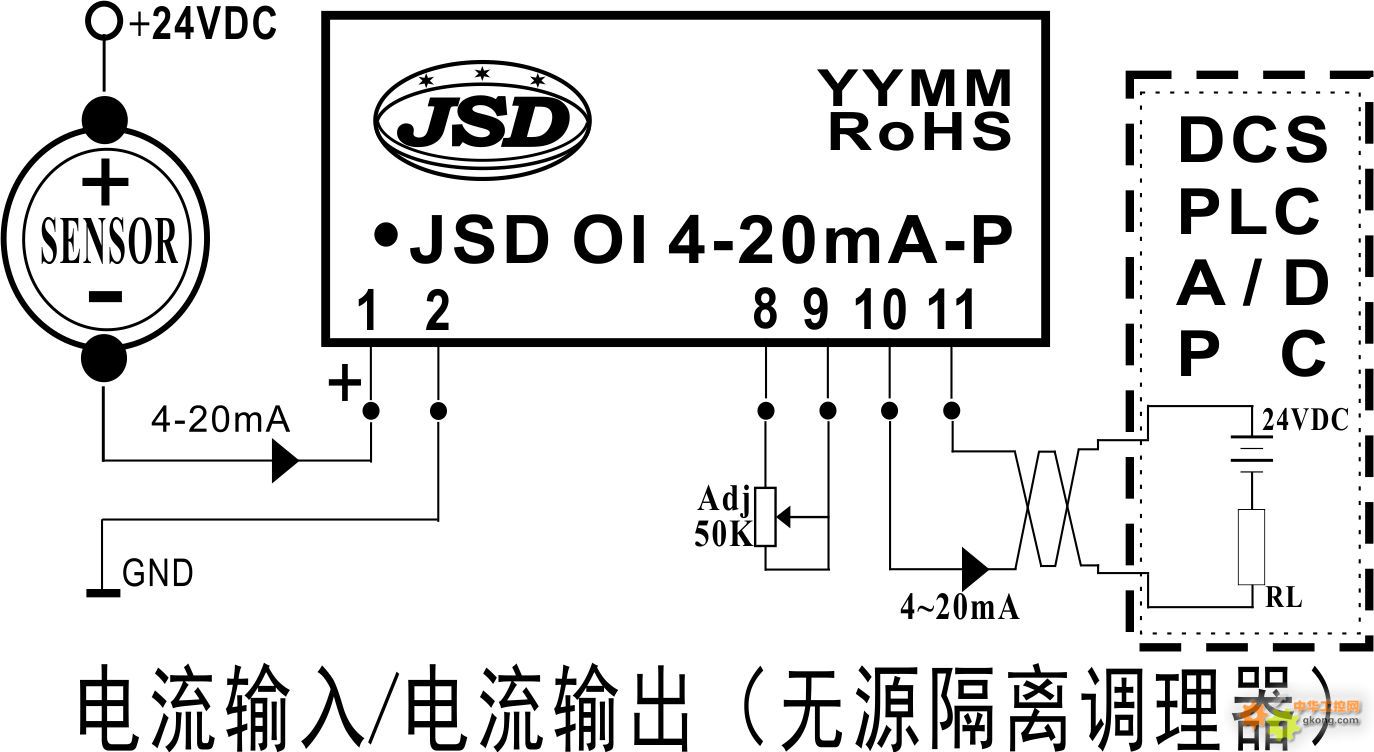

產品接線圖及尺寸圖:
