產品簡介 Model PX8104是設計應用于適合工業環境下的CANBUS 光電隔離、并帶有突波保護功能的中繼器，產品的設計可通過EMC電磁兼容性試驗標準，它提供了CANBUS 信號在0-9600BPS速率通訊狀態下，以雙絞線作為通訊傳輸電纜，延長CANBUS 通訊距離在10公里的通訊解決方案。另外一個顯著作用是起到了CANBUS 總線的光電隔離作用，尤其對于沒有任何防浪涌、突波保護措施的總線結構，為避免設備運行風險，更需串接CANBUS 光隔帶突波保護的中繼器。在增加了CANBUS 中繼器的總線上，PX8104也起到了增強CANBUS 信號驅動能力，用以驅動總線掛接更多的CANBUS 設備。PX8104在產品性能、可靠性方面，可替代同類型臺灣知名名公司的產品。
Model PX8104普遍應用于各種CANBUS 網絡中，可以把兩個CANBUS 網絡連接起來，也可當組織一個多節點CANBUS 網絡時，用PX8014將網絡分段以改善匹配；在網絡分支處使用PX8014，可以將分支型網絡結構變成總線型網絡結構以改善匹配。
Model PX8104 需要外部供電，8-24V AC/DC 寬電壓輸入，或是DC5V輸入，供電模式可通過模塊內置的跳線來選擇，模塊內置DC-DC隔離轉換，耐壓達3000V，通訊信號高速光電耦合隔離，同時內置的瞬變抑制元器件，16KV ESD突波保護，能有效的防止CANBUS 總線被諸如雷擊、浪涌等突波損害，確保CANBUS 設備以及CANBUS 總線運行在安全、可靠狀態。DIN工業導軌設計，方便用戶在工業場合使用，10線壓線端子用于電源及信號的輸入輸出。LED指示電源、數據收、數據發工作狀態。
完全透明的傳輸方式，半雙工通訊模式，通訊波特率自適應，最高可至9600BPS（與通訊距離有關），無需更改用戶通訊軟件設置。

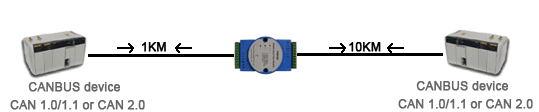

應用圖示
技術指標
產品特性
-工業導軌安裝，適用于工業現場；
-支持CANBUS 半雙工通訊模式，數據收、發自抑制，本地發送的數據不會收到；
-符合CANBUS1.0及2.0標準；
-中繼器兩端CANBUS 信號互相光電隔離，電源DC-DC隔離轉換，隔離耐壓達3000V；
-智能故障保護，多節點CANBUS 技術，適應128個節點；
-LED指示電源、信號收、發工作狀態；
-8-24V寬電壓輸入，AC、DC兼容供電，也可DC5V穩壓供電；
-數據傳輸速率自動適應，覆蓋0~115200BPS；
-通訊距離支持10公里以內（與通訊速率、通訊電纜性能有關）；
-內置跳線可配置RS-485總線終端電阻；
-內置600W抗雷擊保護器，以及16KV ESD保護；
-工業級溫度范圍；
-輸入：10線壓線接線端子；
-輸出：10線壓線接線端子；
-尺寸: L*W*H: 125*70*35mm
供電方式
Model PX8104需要外部供電。供電有兩種方式：
1：8~24V AC/DC寬電壓輸入，模塊內Jumper3設置為短路；
2：DC+5V穩壓供電，模塊內Jumper3 設置為開路
