產品簡介 Model PX8004是設計應用于適合工業環境下的RS-232到RS-422/485高速光電隔離、并帶有突波保護功能的轉換器，產品的設計可通過EMC電磁兼容性試驗標準，同時在RS-422/485通訊距離以及總線負載能力方面有較高的性能表現，在產品性能、可靠性方面，可替代同類型臺灣知名名公司的產品。
Model PX8004 需要外部供電，8-24V AC/DC 寬電壓輸入，或是DC5V輸入，可通過模塊內置的跳線來選擇供電方式，模塊內置DC-DC隔離轉換，耐壓達3000V，通訊信號高速光電耦合隔離，同時內置的瞬變抑制元器件，16KV ESD突波保護，能有效的防止RS-422/485總線諸如雷擊、浪涌等突波損害，確保RS-422/485總線設備運行在安全、可靠狀態。DIN工業導軌設計，方便用戶在工業場合使用，10線壓線端子用于電源及信號的輸入輸出。LED指示電源、數據收、數據發工作狀態。
完全透明的傳輸方式，通訊波特率自適應，最高可至1MBPS（與通訊距離有關），無需更改用戶通訊軟件設置。
Model PX8004可作為RS-232到RS-422轉換器使用，或是作為RS-232轉2通道RS-485集線器（TwoChannel RS-485 Hub使用,通過模塊內置的跳線，來實現RS-422或是RS-485工作方式。如用戶采用RS-485總線方式，2通道RS-485集線器方式，可改善用戶RS-485網絡匹配，降低RS-485總線設備運行風險。

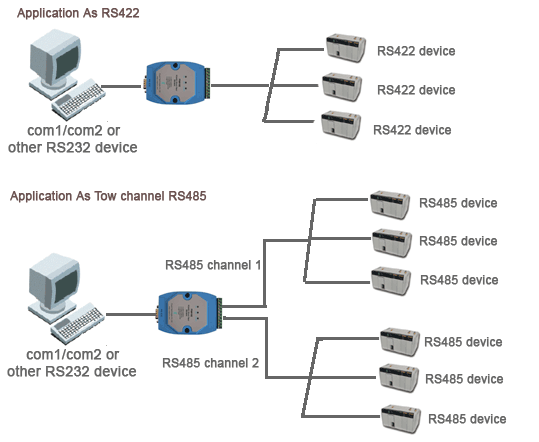

應用圖示
技術指標
產品特性 -工業導軌安裝，適用于工業現場；
-支持RS-422全雙工模式，或2通道RS-485集線器半雙工通訊模式；
-信號光電隔離，電源DC-DC隔離轉換，隔離耐壓達3000V；
-LED指示電源、信號收、發工作狀態；
-8-24V寬電壓輸入，AC、DC兼容供電，也可DC5V穩壓供電；
-數據傳輸速率自動適應，覆蓋0~1MBPS；
-通訊距離支持1500米以內（與通訊速率、通訊電纜性能有關）；
-內置跳線可配置RS-485總線終端電阻；
-內置600W抗雷擊保護器，以及16KV ESD保護；
-工業級溫度范圍；
-輸入：DB-9孔，設置為DCE方式；
-輸出：10線壓線接線端子；
-尺寸: L*W*H: 117*70*34mm
供電方式
Model PX8004需要外部供電。供電有兩種方式：
1：8~24V AC/DC寬電壓輸入，模塊內Jumper3設置為短路；
2：DC+5V穩壓供電，模塊內Jumper3 設置為開路；
