RS485轉換器 rs232轉換器 rs422轉換器是現在通訊行業通用轉換器，同時由于信息網絡上升的趨勢，市場將會 出現緊缺現象。但是我們能否考慮一個轉換器可以同時轉化多種信號？今天我們武漢波仕電子解決這個難題，真正做到省錢 安全 實用等功效。同時rs485/232轉換器價格得到了有效的控制。
產品特點
1、自動適應任何軟件，無需修改
2、可選的通訊接口：RS-232、RS-485、RS-422;
3、電氣接口：RS-232接口DB9針,DB9孔通用，RS-485/422接線端子。
4、保護等級：RS-485/422接口每線600W雷擊浪涌保護，1500V防靜電保護。
5、供電電壓：5VDC
6、供電電流：5V100mA
7、標準傳輸速率：1200 bps、 2400 bps、 4800 bps、9600 bps、 19200bps、 38400bps；
8、工作方式：全雙工，半雙工通用；
9、信號指示：三個信號指示燈電源（PWR）、發送(TXD)、接收(RXD)
10、天線阻抗：50Ω（標配為360°旋轉可90度折疊SMA接頭天線）；
12、工作溫度：-40℃~ +80℃
13、工作濕度：10%—90%RH 無冷凝
14、外形尺寸： 62mm×33mm×15mm
15、傳輸距離： RS-232 5米（1200bps-38400bps）
RS-485/422 1200米，最遠可達1800米（1200bps-38400bps）
二、硬件安裝
外形為DB-9針/DB-9孔轉接盒大小，其中DB-9孔端和DB-9針端都可以直接插RS-232口。一般DB-9孔端用于接計算機RS-232口、DB-9針端接設備RS-232口。但是注意不要兩頭同時都接RS-232。485B的上側面有5個接線端子，半雙工通信接3根線（+A、—B、GND），全雙工通信接5根線（+A發、—B發、+R收、—R收、GND地）。下側面為可選的5V電源接線端子。注意5V電源必須是獨立的，不要直接引自計算機或設備的非隔離的5V電源電源。一般情況下不需要接電源，僅僅在比如單向轉換或者RS-232電平過低的情況下需要接電源。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！建議RS-485（或RS-422）通信時一定要接地線。
四、性能說明
RS-485為半雙工通信方式。RS-422為全雙工方式。 485B無需外接電源，最高速率115.2Kbps。波仕電子的系列轉換器分為端點式與節點式，一般默認為端點式。端點式可以帶128個、節點式可以被帶128個點。波仕轉換器均內置600W抗雷擊浪涌保護器和1500V防靜電保護器。

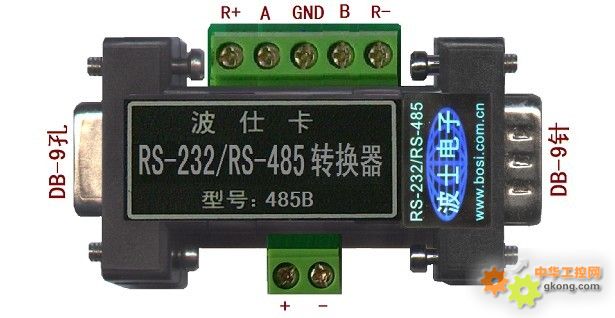

五、外形圖
附錄：485B的RS-485/422接線端子引腳分配
接線端子見產品圖：
1 2 3 4 5
RS-485 A GND B
RS-422 R+ T+ GND T— R—
T+、T—的方向是指從產品向外接設備發出。R+、R—則方向相反。
RS-232針頭端的引腳分配同計算機的RS-232口；RS-232孔頭端的引腳分配為腳對腳對應的可直插計算機的RS-232口；但是都只有RXD、TXD、GND三線。
