該軟件還具有導入背景圖的功能，這就為我們直觀監測不同場合的環境參數提供了非常好的支持。例如：監測一個家庭，我們可以把家庭平面圖導入，這樣就可以直觀的從圖形上看見家庭每個房間甚至每個區域的環境參數（如溫度、光照等）。

3.顯示每個節點信號覆蓋范圍

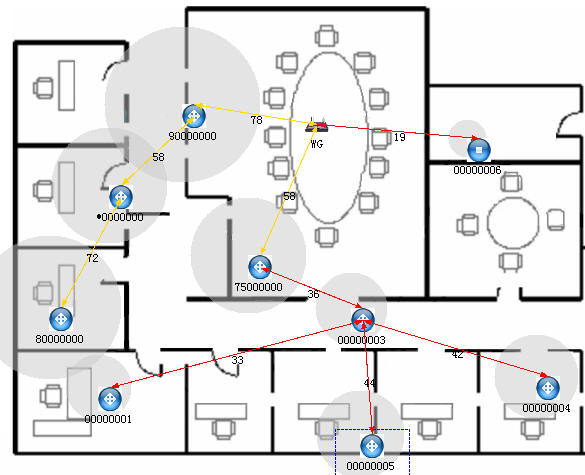

信號強度覆蓋范圍直觀顯示了本節點能夠通信的最大范圍。圖中陰影部分指示

4.節點的傳感器曲線

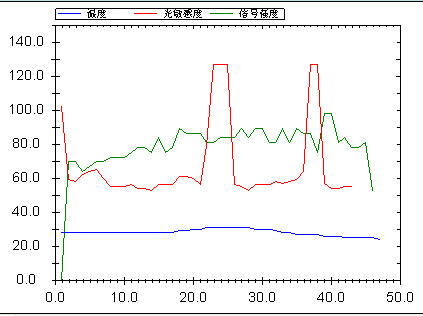

這里選擇的是3號節點。藍色是溫度、紅色是光敏、綠色是信號強度曲線。

5.光照拓?fù)鋱D

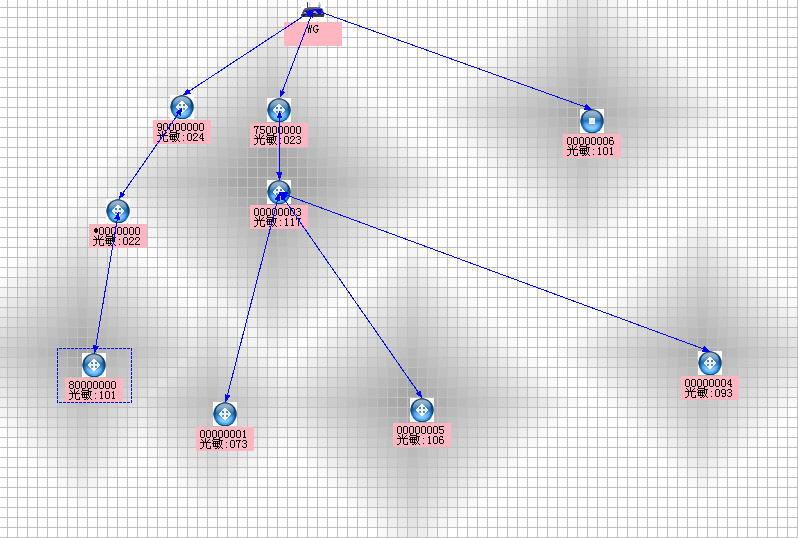

節點背景陰影部分大小顯示了此時節點的光照情況！

6.節點溫度圖形顯示

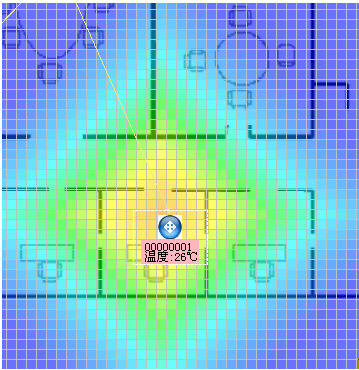

    節點溫度指示，可以從節點背景的***區域大小直觀顯示節點溫度變化！

7.節點網絡信息

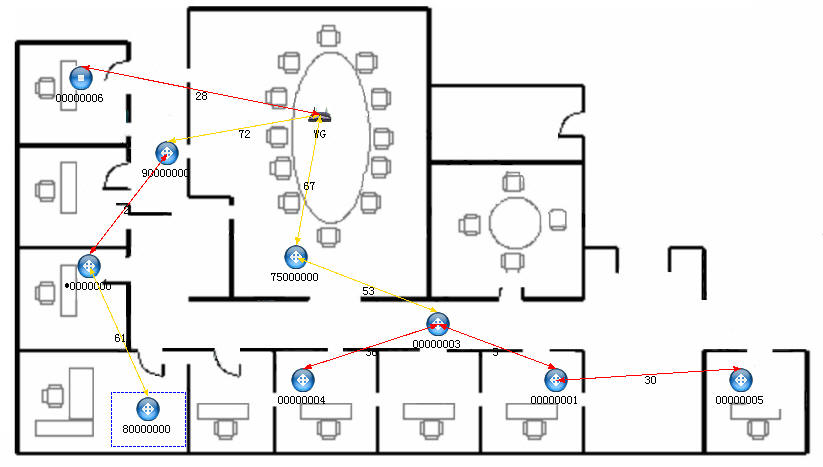

    第一個圖顯示了網絡中所有的節點號，第二個圖顯示了某一個節點某時刻的節點信息！

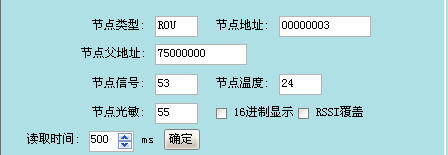

    這里顯示了節點的類型、節點地址、父節點地址、節點信號強度 、節點溫節點光敏等信息。

8、節點LED控制

    可以在每個節點上右鍵，就會直觀的顯示出LED控制命令。

功能特點：

支持ZigBee網絡協議

無線傳感器網絡支持ZigBee網絡協議，數據傳輸中采用多層次握手方式，保證數據傳輸?shù)臏?zhǔn)確可靠。采用2.4GHz，功耗小、靈活度高，符合環保要求，符合國際通用無需批準的規范。

組網靈活配置快捷

無線傳感器網絡系統傳非常容易快捷配置，組網接入靈活、方便，幾臺、幾十臺或幾百臺均可，最多可達3萬臺，支持5級路由深度。可以在需要安放傳感器地方任意布置無須電源和數據線，增加和減少數據點非常容易。由于沒有數據線省去了綜合布線的成本，傳感器無線網絡更容易應用，安裝成本非常低。

節點耗電低

系統節點耗電低，電池使用時間長，支持各種類型傳感器和執行器件。

雙向傳送數據和控制命令

不但可以從網絡節點傳出數據，而且雙向通信功能夠可以將控制命令傳到無線終端相連的傳感器、無線路由器，也可將數據送入到網絡顯示或控制遠程設備。

迅速簡單的自動配置

無線傳感器網絡終端自動配置，當終端設備上的LED由閃爍轉滅，說明該終端在網絡系統中。

全系統可靠性自動恢復功能

內置冗余保證萬一個節點不在網絡系統中，節點數據將自動路由到一個替換節點以保證系統的可靠穩定。

可視化顯示

       可視化上位機顯示，可在PC機上查看網絡拓?fù)浣Y(jié)構及網絡連接時實變化情況、傳感器數據輸出顯示、傳感器數據配置、控制各節點傳感器等。

系統產品服務

為了用戶的實際構建無線數據網絡系統的需要，可以提供完整的解決方案。包括現有數據系統的接口轉換，數據集中管理平臺。不斷的技術支持包括新增的傳感器，0-1.2V 電壓輸入和RS-232 等。

可視化顯示

       可視化上位機顯示，可在PC機上查看網絡拓?fù)浣Y(jié)構及網絡連接時實變化情況、傳感器數據輸出顯示、傳感器數據配置、控制各節點傳感器等。

系統產品服務

為了用戶的實際構建無線數據網絡系統的需要，可以提供完整的解決方案。包括現有數據系統的接口轉換，數據集中管理平臺。不斷的技術支持包括新增的傳感器，0-1.2V 電壓輸入和RS-232 等。

硬件配置

1.         網關	參數

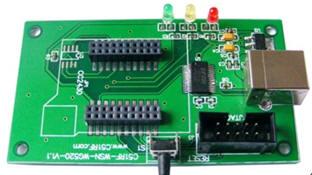

	尺寸：96.50㎜×60.12㎜×14.80㎜(以實物為準) 工作電壓：5V（DC） 按鍵：復位鍵 接口：USB轉RS232接口，10針JTAG插座
	ZigBee網絡與電腦交換數據的接口
2.         數據采集板（DA100）	參數
	尺寸：90.00㎜×60.00㎜×12.14㎜(以實物為準) 傳感器：光敏、溫度 接口：UART接口，10針JTAG接口，20雙排插座
	I/0全部引出，方便用戶擴展，多種傳感器。
3.         傳感器擴展板(DA300)	參數
	尺寸：60.20㎜×45.10㎜×13.44㎜(以實物為準) 傳感器：加速度、麥克風、AD、開關 可控制器件：蜂鳴器 接口：AD模擬量輸入，FTAG接口。
	含有多種傳感器資源，可以做復雜的ZigBee傳感器網絡演示。
4.         CC2430模塊	參數
	尺寸，49.24㎜×43.44㎜×17.34㎜(以實物為準、顏色包括紅、藍、綠、黑、黃) 工作電壓：2.0V-3.6V 工作頻率：2.4G 芯片閃存：128K 芯片RAM：8K 接收靈敏度：101dB 傳輸速率：≦250K
	低功耗，小體積，精密的設計，方便使用
5.         3型仿真器	參數
	尺寸，86.70㎜×52.44㎜×21.98㎜(以實物為準) 接口：USB B型插座，10孔插頭
	連接電腦和CC2430芯片，用于下載程序和在線仿真調試
6.         2.4G桿狀天線	參數
	尺寸：51.40㎜（長）×ф10.30㎜（直徑）(以實物為準) 頻率特性：2.4G
7.         USB線	參數
	接口類型：A型插頭－B型插頭



軟件配置

系統使用說明書（74頁）：

包含硬件平臺結構和原理圖分析，IAR軟件的安裝和使用入門，傳感器基礎知識介紹，光盤內容介紹，演示程序分析，PC軟件使用介紹等，讓我們對WSN系統有了一個全面的整體認識。

CC2430基礎實驗及實驗手冊：

        多達22個基礎實驗，涉及到CC2430處理器的每個外設的使用。長達62頁的實驗手冊，比較詳細的介紹每個實驗的原理和實現。

CC2430使用手冊：

CC2430芯片中文使用手冊，詳細的介紹了芯片內部結構及原理。

ZigBee協議使用手冊：

ZigBee中文使用手冊，幫助您理解ZigBee無線網絡協議的原理。

系統硬件規格手冊：

詳細描述系統各個硬件部件的物理參數、電氣參數、性能參數等。

CC2430點對點實驗及實驗手冊：

CC2430射頻部分配置及數據傳輸實驗以及原理介紹和程序?qū)崿F(xiàn)分析。

CC2430點對多點實驗及實驗手冊：

采用FDMA實現點對多點通信及數據傳輸實驗以及原理介紹和程序?qū)崿F(xiàn)分析。

英文資料：

系統涉及到的所有英文原文資料手冊，包括：

                   ZigBee2004協議規范（E）

                   ZigBee2006協議規范（E）

                   ZigBee2007協議規范（E）

                   ZigBeePRO協議規范（E）

                   CC2430芯片手冊（E）

                   等等

ZigBee2004協議實驗及實驗手冊：

帶AT命令集的ZigBee2004協議網絡例程演示及實驗原理分析和程序?qū)崿F(xiàn)介紹。

ZigBee2006培訓課件（92+128+155+62頁）：

該培訓課件是無線龍07年份舉辦的種子教師研修班的課件，對Z-Stack1.4.1/1.4.2進行了比較深入的分析，主要以實例為主，一步步講解了ZigBee技術入門知識；分析了ZigBee網絡層、應用層結構，以及程序?qū)崿F(xiàn)；還介紹了ZigBee網絡中的綁定、路由、應用模式等概念和程序?qū)崿F(xiàn)；最后以定位實驗做全面的總結。

TIMAC1.1.0實驗及實驗手冊：

在OSAL之上，利用PHY和MAC進行CC2430的全面操控，脫離zigbee的NWK和APL，僅僅利用IEEE802.15.4進行數據傳輸。讓我們更深入分析理解無線網絡的PHY和MAC結構和原理以及程序?qū)崿F(xiàn)。

ZigBee2006協議實驗及實驗手冊：

帶AT命令集的ZigBee2006協議網絡例程演示及實驗原理分析和程序?qū)崿F(xiàn)介紹。

SimpliciTI實驗及實驗手冊：

利用SimpliciTI網絡協議實現點對點對等網絡的數據傳輸，再整個流程中共有，發現網絡、連接網絡、加入網絡和數據傳輸過程，在SimpliciTI網絡協議中已經將發現、連接、加入網絡的功能全部包含，我們只需要編寫我們需要的應用部分就可以了。

系統原理圖及系統PROTELL99庫文件包：

系統包含部件的原理圖和涉及到的封裝庫文件（仿真器除外）。

IAR7.20H開發軟件：

程序?qū)崿F(xiàn)的軟件平臺和編譯工具

CC2430所有驅動軟件：

包含仿真器USB驅動、協議分析儀軟件、物理地址讀寫軟件、Flash讀寫軟件等。

相關其他配套軟件：

如PDF閱讀器、串口調試助手等輔助軟件。

無線網絡PC軟件：

無線龍自主開發的PC無線傳感器網絡軟件，可以監控整個無線網絡的信息。
