產品名稱：
|
可編程控制器 FP-X
|
|
型 號：
|
FP-X
|
|
價 格：
|
|
|
品 牌：
|
324
|
|
|
|
High Performance
高速演算
通過配備32位RISC處理器，實現了小型PLC的超高速運算處理。5000步 ※1的掃描時間不足2ms。高速PLC是設備高性能化中所不可或缺。
大容量的程序存儲器
為充分適應通信、位置控制、模擬量控制等不斷擴大的功能需求，建議適用32K步 ※2程序存儲器的FP-X。即使將來進行設備改造，也因程序容量有充足余量而可放心適用。
獨立的注釋存儲器
要在計算機上管理程序時，常常難以確定哪個是最終的程序，從而將正在工作的設備內的PLC中所存儲的程序作為最終程序。FP-X中配備了獨立的注釋存儲器，所有注釋均可與程序一起存儲至PLC內，因此便于對程序進行管理，便于維護。
最大I/O點數
1臺控制單元上最多可連接8臺擴展單元。為此最大I/O點數可達300點。此外，如果使用擴展插件和擴展FP0適配器，最多可達382點。
| ※1 |
基本指令40％、數據傳輸、運算指令60％ |
| ※2 |
C14為16K步 |
Line Up
控制單元 18品種
（14點、30點、60點）×（Ry、NPN、PNP）×（AC、DC）
擴展單元 11品種
（16點）×（Ry、NPN、PNP）
（30點）×（Ry、NPN、PNP）×（AC、DC）
（僅16點輸入）
（僅繼電器14點輸出）
| |
Ry輸出 |
NPN輸出 |
PNP輸出 |
| AC |
DC |
AC |
DC |
AC |
DC |
| 控制單元 |
14點 |
● |
● |
● |
● |
● |
● |
| 30點 |
● |
● |
● |
● |
● |
● |
| 60點 |
● |
● |
● |
● |
● |
● |
| 擴展單元 |
14點 |
●
（無電源部） |
- |
- |
- |
- |
| 16點 |
●
（無電源部） |
●
（無電源部） |
●
（無電源部） |
| 30點 |
● |
● |
● |
● |
● |
● |
組合（I/O點數）97種
擴展插件 16種 ※3
輸入/輸出、脈沖I/O、模擬量I/O、通信（RS485、RS232C、Ethernet)、外部存儲器
Network
最大3通道
通信插件（2通道型）和編程口合計為3通道。與豐富的通信功能組合后，可用于各種用途。
Ethernet
使用通信插件(Ethernet)，通過LAN輕松收集檢查數據、生產數據、出錯信息。
Modbus-RTU
可簡單地與對應全球通用的業界標準Modbus-RTU（二進制）的設備之間進行無程序通信。溫控器及變頻器等。
PLC鏈接
如果使用通信插件（RS485型），可在最多16臺FP-X之間方便地共享位數據/字數據
計算機鏈接
可簡單地與對應松下開放協議“MEWTOCOL”的設備之間進行無程序通信。顯示器、圖像檢測裝置、溫控器、電力計等
通用串行通訊
根據對方設備的通信協議生成/發送相應的指令。此外，還可接收流動數據，與測量儀器、條形碼讀取器、RF-ID等連接。
Positioning
內置了4軸脈沖輸出功能（晶體管輸出型）
晶體管輸出型產品將在C14中為3軸、在C30/C60中為4軸的脈沖輸出功能內置于控制單元本體中。以往PLC中必須使用高級機種或位控專用單元，或使用2臺以上多軸控制設備，但FP-X晶體管輸出型產品基本上只使用1臺單元設備，既可節省空間、又能降低成本。此外與繼電器輸出型產品相比，由于不再使用脈沖輸出擴展插件，可以更多地使用通信及模擬量輸入等其他功能，使用范圍更大。

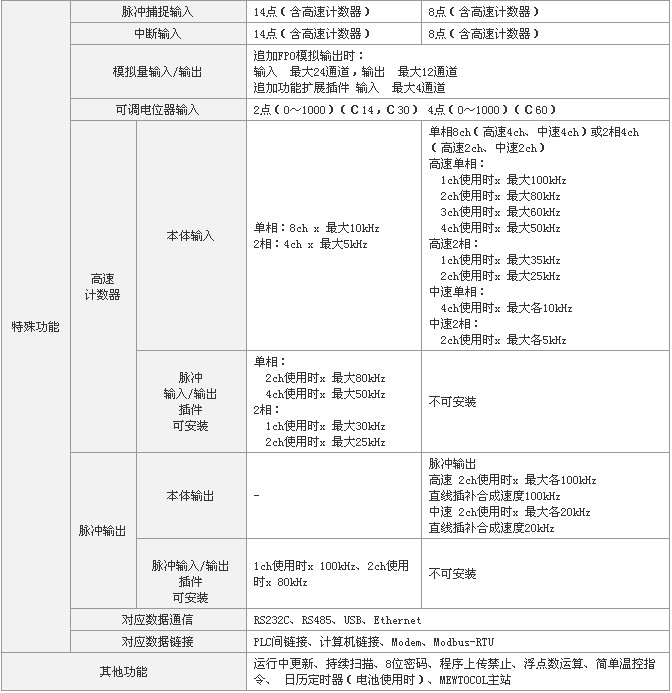

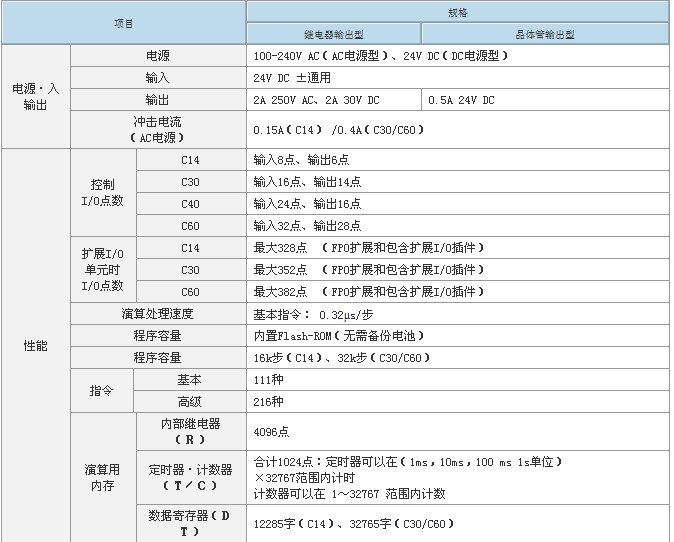

FP-X 控制單元
繼電器輸出
| 品名 |
電源 |
規格 |
訂貨產品號 |
| I/O點數 |
程序容量 |
可調電位器
輸入 |
USB端口 |
FP-X C14R
控制單元 |
100～240V AC |
24V DC輸入8點、
2A繼電器輸出6點 |
16k |
2點 |
－ |
AFPX-C14R |
FP-X C14RD
控制單元 |
24V DC |
24V DC輸入8點、
2A繼電器輸出6點 |
16k |
2點 |
－ |
AFPX-C14RD |
FP-X C30R
控制單元 |
100～240V AC |
24V DC輸入16點、
2A繼電器輸出14點 |
32k |
2點 |
○ |
AFPX-C30R |
FP-X C30RD
控制單元 |
24V DC |
24V DC輸入16點、
2A繼電器輸出14點 |
32k |
2點 |
○ |
AFPX-C30RD |
FP-X C40R
控制單元 |
100～240V AC |
24V DC輸入24點、
2A繼電器輸出16點 |
32k |
2點 |
○ |
AFPX-C40R |
FP-X C60R
控制單元 |
100～240V AC |
24V DC輸入32點、
2A繼電器輸出28點 |
32k |
4點 |
○ |
AFPX-C60R |
FP-X C60RD
控制單元 |
24V DC |
24V DC輸入32點、
2A繼電器輸出28點 |
32k |
4點 |
○ |
AFPX-C60RD |
晶體管輸出
| 品名 |
電源 |
規格 |
訂貨產品號 |
| I/O點數 |
程序容量 |
可調電位
輸入 |
USB端口 |
FP-X C14T
控制單元 |
100～240V AC |
24V DC輸入8點、
0.5A／5～24V DC Tr.輸出6點（NPN） |
16k |
2點 |
－ |
AFPX-C14T |
FP-X C14TD
控制單元 |
24V DC |
24V DC輸入8點、
0.5A／5～24V DC Tr.輸出6點 （NPN） |
16k |
2點 |
－ |
AFPX-C14TD |
FP-X C30T
控制單元 |
100～240V AC |
24V DC輸入16點、
0.5A／5～24V DC Tr.輸出14點（NPN） |
32k |
2點 |
○ |
AFPX-C30T |
FP-X C30TD
控制單元 |
24V DC |
24V DC輸入16點、
0.5A／5～24V DC Tr.輸出14點（NPN） |
32k |
2點 |
○ |
AFPX-C30TD |
FP-X C40T
控制單元 |
100～240V AC |
24V AC輸入24點、
0.5A／24V DC Tr.輸出16點（NPN） |
32k |
2點 |
○ |
AFPX-C40T |
FP-X C60T
控制單元 |
100～240V AC |
24V DC輸入32點、
0.5A／5～24V DC Tr.輸出28點（NPN） |
32k |
4點 |
○ |
AFPX-C60T |
FP-X C60TD
控制單元 |
24V DC |
24V DC輸入32點、
0.5A／5～24V DC Tr.輸出28點（NPN） |
32k |
4點 |
○ |
AFPX-C60TD |
返回首頁
FP-X 擴展單元
輸入單元／輸出單元
| 品名 |
電源 |
規格 |
訂貨產品號 |
FP-X E16X
擴展輸入專用單元 |
-
（從左側單元電源供應） |
24V DC輸入16點 ※1 |
AFPX-E16X |
FP-X 14YR
擴展輸出專用單元 |
-
（從左側單元電源供應） |
2A繼電器輸出14點 ※1 |
AFPX-E14YR |
繼電器輸出
| 品名 |
電源 |
規格 |
訂貨產品號 |
FP-X E16R
擴展I/O單元 |
-
（從左側單元電源供應） |
24V DC輸入8點、2A繼電器輸出8點 ※1 |
AFPX-E16R |
FP-X E30R
擴展I/O單元 |
100～240V AC |
24V DC輸入16點、2A繼電器輸出14點※2 |
AFPX-E30R |
FP-X E30RD
擴展I/O單元 |
24V DC |
24V DC輸入16點、2A繼電器輸出14點※2 |
AFPX-E30RD |
晶體管輸出
| 品名 |
電源 |
規格 |
訂貨產品號 |
FP-X E16T
擴展I/O單元 |
-
（從左側單元電源供應） |
24V DC輸入8點、0.5A／5～24V DC晶體管輸出8點（NPN） ※1 |
AFPX-E16T |
FP-X E30TD
擴展I/O單元 |
24V DC |
224V DC輸入16點、0.5A／5～24V DC晶體管輸出14點（NPN） ※2 |
AFPX-E30TD |
FP-X E30T
擴展I/O單元 |
100～240V AC |
24V DC輸入16點、0.5A／5～24V DC晶體管輸出14點（NPN） ※2 |
AFPX-E30T |
擴展FP0適配器
| 品名 |
電源 |
規格 |
訂貨產品號 |
擴展FP0
適配器 |
24VDC |
接入適配器后，最多可將3臺FP0擴展單元連接到FP-X上。附帶擴展電纜8cm |
AFPX-EFP0 |
| ※ |
所有單元24V DC輸入為雙方向輸入。 |
| ※1 |
無內置電源電路，不可連續連接2臺。 附帶擴展電纜8cm。 |
| ※2 |
含E16、EFP0最多可擴展8臺。附帶擴展電纜8cm。 |
返回首頁
FP-X 擴展插件 ※
功能插件
| 品名 |
規格 |
訂貨產品號 |
| FP-X 輸入/輸出插件 |
輸入4點、 24V DC、雙方向（漏／源）
輸出3點、NPN晶體管 0.3A／24V DC |
AFPX-IN4T3 |
| FP-X 輸入插件 |
輸入8點、 24V DC、雙方向（漏／源） |
AFPX-IN8 |
| FP-X 輸出插件 |
輸出8點、NPN晶體管 0.3A／24V DC |
AFPX-TR8 |
| 輸出6點、PNP晶體管 0.5A／24V DC |
AFPX-TR6P |
| FP-X 脈沖輸出插件單元 |
高速計數器：單相2ch各80kHz 或 2相1ch 30kHz 脈沖輸出：1軸 100kHz／ch （安裝2臺時，有規格限制）
控制單元（晶體管輸出型）不可使用。 |
AFPX-PLS |
| FP-X 模擬量輸入插件 |
模擬量輸入2點、0-10V or 0-20mA、12位、2ms／2ch（非絕緣） |
AFPX-AD2 |
| FP-X 模擬量輸出插件 |
模擬量輸出2點、0-10V or 0-20mA、12為、2ms／2ch（絕緣） |
AFPX-DA2 |
| FP-X 模擬量I/O插件 |
模擬量輸入2點、0-5V、0-10V or 0-20mA、12位、2ms／2ch 模擬量輸出1點、0-10V or 0-20mA、12位、1ms／1ch（絕緣） |
AFPX-A21 |
| FP-X 熱電偶插件 |
熱電偶輸入2點、 K／J、分辨率0.2℃、200ms/2ch（通道間絕緣） |
AFPX-TC2 |
FP-X
實時
帶時鐘
主存儲器 |
主存儲器：可同時保存全程序步、全部注釋。FPWIN-Pro源文件可保存
日歷時鐘：年、月、日、時、分、秒、星期 （需要電池選件） |
AFPX-MRTC |
通信插件
| 品名 |
規格 |
訂貨產品號 |
FP-X COM1
通信插件 |
RS232C/1ch RS,CS控制有信號（非絕緣） |
AFPX-COM1 |
FP-X COM2
通信插件 |
RS232C/2ch（非絕緣） |
AFPX-COM2 |
FP-X COM3
通信插件 |
RS485或RS422切換型/1ch（絕緣） |
AFPX-COM3 |
FP-X COM4
通信插件 |
RS232C/1ch（非絕緣）＋RS485/1ch（絕緣） |
AFPX-COM4 |
FP-X COM5
通信插件 |
Ethernet/1ch（100BASE-TX, 10BASE-T）+RS232C/1ch（非絕緣） |
AFPX-COM5 |
FP-X COM6
通信插件 |
RS485/2ch（絕緣） |
AFPX-COM6 |
返回首頁
FP-X 選項、維修部件
| 品名 |
規格 |
訂貨產品號 |
| FP-X 備份電池 |
對運算內存、日歷時鐘進行備份的電池。 |
AFPX-BATT |
FP-X
擴展電纜 |
擴展單元連接用電纜 8cm |
AFPX-EC08 |
| 擴展單元連接用電纜 30cm |
AFPX-EC30 |
| 擴展單元連接用電纜 80cm |
AFPX-EC80 |
| FP-X 端子臺 |
C30、C60、E30用端子臺 21引腳、帶蓋（無印字）、4個裝 |
AFPX-TAN1 |
FP-X 控制單元
- AFPX-C14**
-
- AFPX-C30**
-
- AFPX-C40**
-
- AFPX-C60**
-
|
| 品名 |
訂貨產品號 |
文件名 |
| 控制單元 |
AFPX-C**R |
| afpx_c.dxf |
 | |
返回首頁
FP-X 擴展單元
- AFPX-E16X, E14YR, E16T, E16R
-
（請參照AFPX-C14**控制單元。）
- AFPX-E30**
-
（請參照AFPX-C30**控制單元。）
- AFPX-EFP0
-
|
| 品名 |
訂貨產品號 |
文件名 |
| 擴展單元 |
AFPX-E**R |
| afpx_e.dxf |
| |
| 増設FP0適配器 |
AFPX-EFP0 |
| afpx_efp0.dxf |
| |
返回首頁
FP-X 擴展插件 ※
- FP-X 擴展插件（功能＆通信插件）安裝時尺寸
AFPX-IN8/AFPX-TR8/AFPX-PLS
AFPX-AD2/AFPX-MRTC/AFPX-COM*
-
|
| 品名 |
訂貨產品號 |
文件名 |
| 功能插件 |
AFPX-IN8/AFPX-TR8/AFPX-PLS/AFPX-AD2/AFPX-MRTC |
| afpx_appli.dxf |
| |
| 通信插件 |
AFPX-COM1/AFPX-COM2/AFPX-COM3/AFPX-COM4 |
| afpx_com.dxf |
| |
| AFPX-COM5 |
| afpx_com5.dxf |
| |
|
|
|
