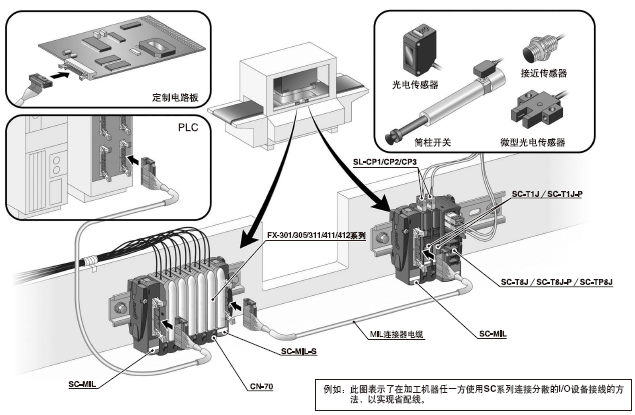

使用MIL連接器一次最多可連接16個I/O設備

訂購指南

品名	形狀	型號	說　明
主單元		SC-MIL	MIL連接器最多可將16個輸入/輸出設備連接至PLC或定制電路板，操作簡便。
分離單元		SC-MIL-S	通過使用主單元和MIL連接器可以進行分散安裝。
1信道連接器 輸入擴展單元		SC-T1J	適用于NPN輸出設備	可以連接輸入設備，如傳感器或開關。可以裝備電源指示燈和輸入信號指示燈(1信道)。
		SC-T1J-P	適用于PNP輸出設備
8信道連接器 輸入擴展單元		SC-T8J	適用于NPN輸出設備	可以連接輸入設備，如傳感器或開關。可以裝備電源指示燈和輸入信號指示燈(8信道)。
		SC-T8J-P	適用于PNP輸出設備
8信道連接器 I/O混合擴展單元		SC-TP8J	可以連接多種輸入和輸出設備。 本單元無輸入/輸出信號指示燈。
無線連接器		CN-70	使用此單觸式連接器可以將主單元連接至下列設備：FX-301/305/311/411/412 系列光纖傳感器，F(xiàn)X-CH系列存儲選擇組件和SC-T1J(-P)1信道連接器輸入擴展單元。
4針型吸附 外連接器		SL-CP1(白色) 每套10個	用于0.08～0.2mm2(監控單元面積)引線直徑：φ 0.7～φ1.2mm	使用吸附外連接器連接輸入/輸出設備連接至1信道和8信道連接器輸入單元，也可以連接至8信道連接器輸入/輸出單元。1信道連接器輸入擴展單元包括一個SL-CP1。
		SL-CP2(黑色) 每套10個	用于0.3mm2(監控單元面積)引線直徑：φ 1.1～φ1.6mm
		SL-CP3(綠相藍色) 每套10個	用于0.5mm2(監控單元面積)引線直徑：φ 1.7～φ2.5mm
尾盤		MS-DIN-E每套2個	將SC系列連接至DIN導軌上后，必須將尾盤放在頂端將所有設備夾在其間進行緊固。請確保尾盤用于此目的。

配件(另售)

品名	型　號	說　明
標記封條	SC-MA1 每套10張	必須在封條上標明每個連接器的標示符，然后將封條貼在8信道連接器輸入單元和8信道連接器輸入/輸出單元所附的編號板。
連接器底帽	SC-PK 每套8個	連接器底帽用來保護連接器未連接端，適用于8信道連接器輸入單元和8信道連接器輸入/輸出單元。

注：請使用松下電工的MIL連接器所附電纜進行設備連接。以20芯連接器與16信道單元的方式進行連接。 詳情請與生產商直接聯系。

雙端MIL連接器隨附電纜(20芯) 松下電工AY15840等 PC繼電器端子/PC端子附加安裝電纜	一端MIL連接器隨附電纜(20芯) 松下電工AY15853等 繼電器多芯壓接接頭電纜
與松下電工MIL連接器繼電器端子針排列一致。 詳情請與生產商直接聯系。

規格

傳感器單元

種類	主單元	分離單元
型號	SC-MIL	SC-MIL-S
電源電壓	12～24V DC±10% (注1) 與SC-TP8J結合，本單元可使用5～24V DC±10%的電源電壓。	由SC-MIL電源電壓決定
允許通過電流(注2)	2A以下 (與所有單元連接至SC-MIL時允許的最大消耗電流一樣。)	1A以下 (與所有單元連接至SC-MIL-S時允許的最大消耗電流一樣。)
信號信道數	可連接16信道 最多可以轉接來自SC-MIL連接的所有單元的第16點(從接近SC-MIL的單元開始計數)信號。之后的信號將不能被轉接。請注意SC-MIL-S不能占據任何信號點。
單元間最大間距	10m以下(SC-MIL與PLC之間距離和SC-MIL與SC-MIL-S之間距離的合計)
周圍溫度	－10～＋45℃(注意不可結露、結冰)，存儲：－20～＋70℃
周圍濕度	35～85%RH，存儲：35～85%RH
材質	外殼：耐熱ABS
重量	約25g	約20g
附件	連接器保護封條：1張

注：
1) 插件型傳感器主單元SC-MIL除MIL連接器外還裝備有電纜引線連接器，可以接受來自不同電源的電壓。
2) 與所有單元連接至SC-MIL時允許的最大消耗電流一樣。電源單元允許的電流量或連接電纜允許的電流量為2A以下時，請將電流調節至最小值。

無線連接器

無線連接器適用單元

種類 無線連接器 型號 CN-70 適用單元 參見“無線連接器適用單元”表 電源電壓 由SC-MIL電源電壓決定(注) 單元電源 100mA以下 信號信道數 1信道 周圍溫度 －10～＋45℃ (注意不可結露、結冰) 存儲：－20～＋70℃ 周圍濕度 35～85%RH，存儲：35～85%RH 材質 外殼：耐熱ABS 重量 約4g 注： 串聯連接的FX-301/305/311/411/412系列，電源電壓應為12～24V DC±10%脈動P-P10%以下。

品　名 型號 說　明 1信道輸入 擴展單元 SC-T1J 適用于NPN輸出設備 SC-T1J-P 適用于PNP輸出設備 數字光纖 傳感器(注) FX-301(B/G/H) / FX-301-HS 適用于NPN輸出設備 FX-301(B/G/H)P / FX-301P-HS 適用于PNP輸出設備 FX-305 適用于NPN輸出設備 FX-305P 適用于PNP輸出設備 FX-411(B/G) / FX-412(B/G) 適用于NPN輸出設備 FX-411(B/G)P 適用于PNP輸出設備 手動設定 光纖傳感器 FX-311(B/G) 適用于NPN輸出設備 FX-311(B/G)P 適用于PNP輸出設備 適用于滲漏光纖/ 液體檢測光纖的 數字光纖傳感器 FX-301-F 適用于NPN輸出設備 FX-301P-F 適用于PNP輸出設備 存儲選擇組件 FX-CH 適用于NPN輸出設備 FX-CH-P 適用于PNP輸出設備 注： 詳情請參見FX-301系列，F(xiàn)X-311系列， FX-301(P)-F和FX-CH(-P)。

連接器擴展單元

種類	連接器輸入擴展單元				連接器I/O混合擴展單元
	適用于NPN輸出設		適用于PNP輸出設備
	1信道	8信道	1信道	8信道	8信道
型　號	SC-T1J	SC-T8J	SC-T1J-P	SC-T8J-P	SC-TP8J
電源電壓	12～24V DC±10%				5～24V DC±10%(注1)
消耗電流(注2)	20mA以下 (所有指示燈亮起)	60mA以下 (所有指示燈亮起)	20mA以下 (所有指示燈亮起)	60mA以下 (所有指示燈亮起)	7mA以下
信號信道數	1輸入	8輸入(注3)	1輸入	8輸入(注3)	8輸入/輸出(注4)
可連接設備	NPN開路集電極，或直流雙線式輸出型傳感器，或開關等	NPN開路集電極輸出傳感器或開關等(注5)	PNP開路集電極，或直流雙線式輸出型傳感器，或開關等	PNP開路集電極輸出傳感器或開關等(注5)	商用I/O設備
單元電源(注6)	100mA以下	800mA以下 (共8信道)	100mA以下	800mA以下 (共8信道)	800mA以下 (共8信道)
電源指示燈	綠色LED(電源ON時亮起)
輸入指示燈	綠色LED [SC-T8J(-P)：8個](每個信道輸入ON時亮起)				——————
周圍溫度	－10～＋45℃(注意不可結露、結冰)，存儲：－20～＋70℃
周圍濕度	35～85%RH，存儲：35～85%RH
材質	外殼：耐熱ABS
重量	約10g	約40g	約10g	約40g	約40g
附件	SL-CP1(吸附外連接器)：1個	標記封條：1張	SL-CP1(吸附外連接器)：1個	標記封條：1張
注： 1) 由SC-MIL電源電壓決定。 2) 不包括消耗電流和連接的輸入單元的輸入電流。 3) 不論連接的輸入單元的數量，都占用8信道信號。4) 不論連接的I/O單元的數量，都占用8信道信號。 5) 不能連接直流雙線式傳感器和開關等。 6) 將輸入/輸出線路通過的最大電流設定至50mA以下。

I/O電路圖和線路圖

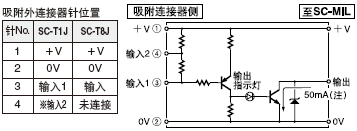

SC-MIL / SC-MIL-S	SC-T1J / SC-T8J

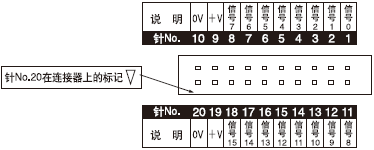

※ MIL連接器針排列與SL-BMW傳感器組件一致，可以簡化接線節省空間。 ※ ＋V(針No.10和20)和0V(針No.9和19)連接在組件內。	※ 適用于直流雙線式輸入設備[僅SC-T1J] 條件 · 泄漏電流：1mA以下(電源OFF時) · 補償電壓：13V以下(電源ON時) · 負荷電流范圍5～8mA的產品。 注： 剩余電壓1V以下 (流入電流50mA時)

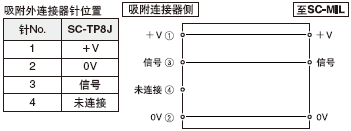

SC-TP8J	SC-T1J-P / SC-T8J-P
	※ 適用于直流雙線式輸入設備[僅SC-T1J-P] 條件 · 泄漏電流： 1mA以下(電源OFF時) · 補償電壓： 3V以下(電源ON時) · 負荷電流范圍5～8mA的產品。 注： 剩余電壓1V以下(源電流50mA時)

使用指南

尺寸(單位：mm)

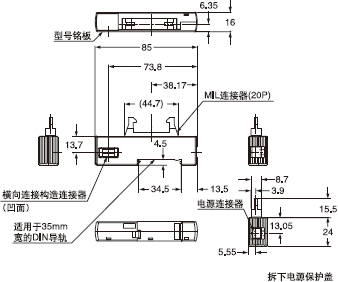

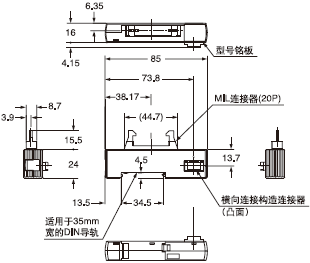

SC-MIL	SC-MIL-S

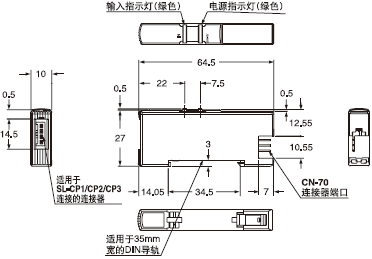

SC-T8J/TP8J SC-T8J-P
SC-T1J SC-T1J-P
